3. 安装
警告
必须遵守地方规范并按对应的接线图由授权
人员来执行电气安装工作。
实施电气连接时，请遵照当地法规。
检查电源电压及频率值是否符合铭牌上列出的数值。
如下所示连接LT 200。
L N
250 mA T
230 VAC 50/60Hz

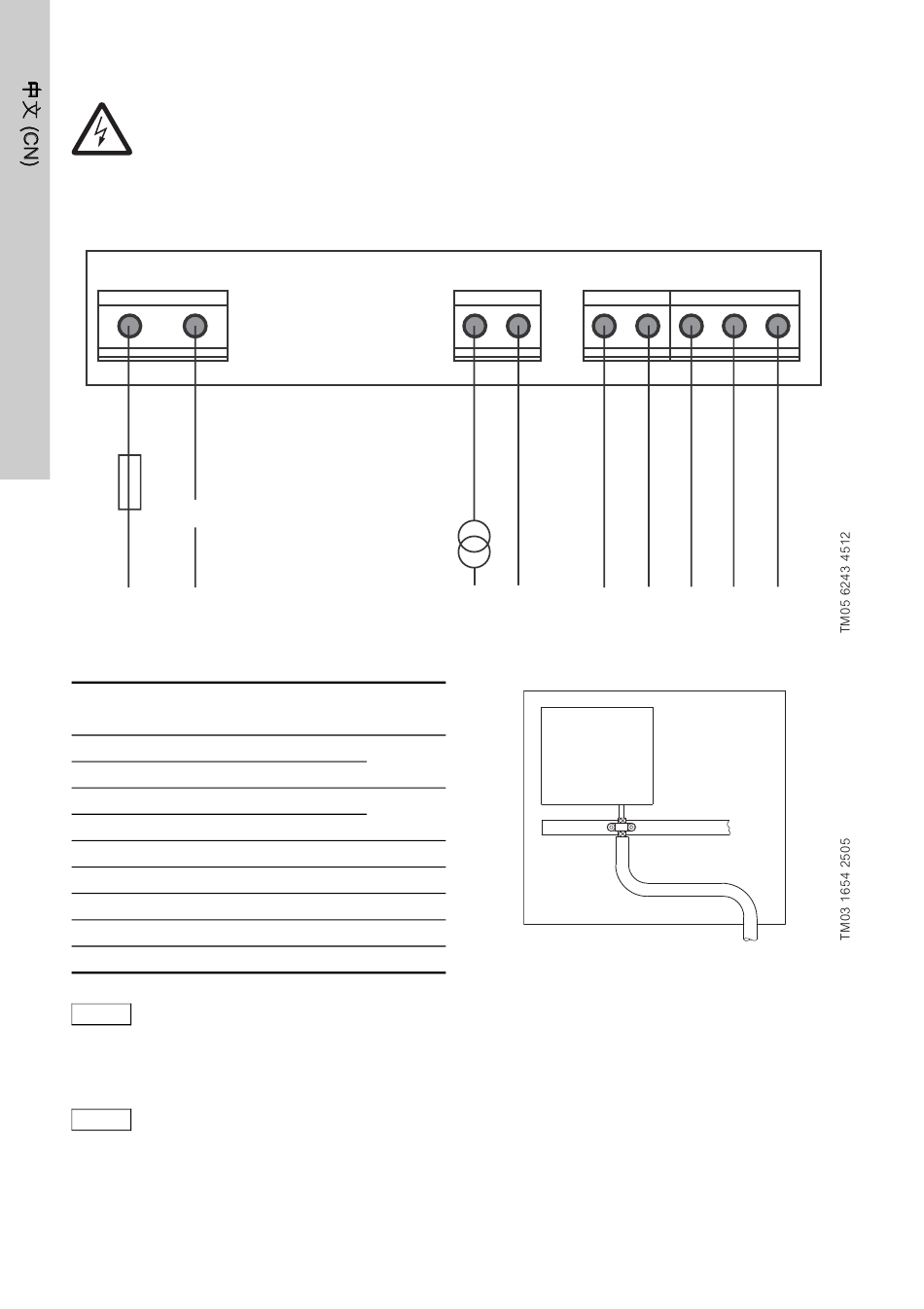

图 1 到LT 200的连接
LC, LCD LC, LCD
LT 200
108 110
L -
N -
U -
B
I -
O
1 12
2 22
3 32
4 42
G 31
警告
小心
如图1所示安装250 mA T的外部保险丝。
在端子Ub和Io之间连接2线液位变送器，电流输出为
4-20 mA。 Ub提供24 VDC的额定输出电压。
通过一个金属箍，将从压力变送器引出的电
小心
缆屏蔽层连接到要安装LT 200的接线盒的接
地金属背板上。
156
CU 21X 其它连接
- -
230 V
- -
- -
4-20 mA
- -
12 1 -
22 2 -
32 3 -
42 4 -
98 G -
U I 1
B O
+
1
4-20 mA
压力变送器
LT 200
CU 351
图 2 将电缆屏蔽层接地
2 3 4 G
2 3 4 G
