4. Réglage et fonctionnement
Lorsque le LT 200 est sous tension, l'affichage pré-
sente généralement le niveau réel (hauteur en
mètres). Si aucun transducteur de pression n'est
connecté (courant d'entrée < 4 mA), l'affichage
indique "---" pour signaler la rupture du fil/le défaut
capteur.

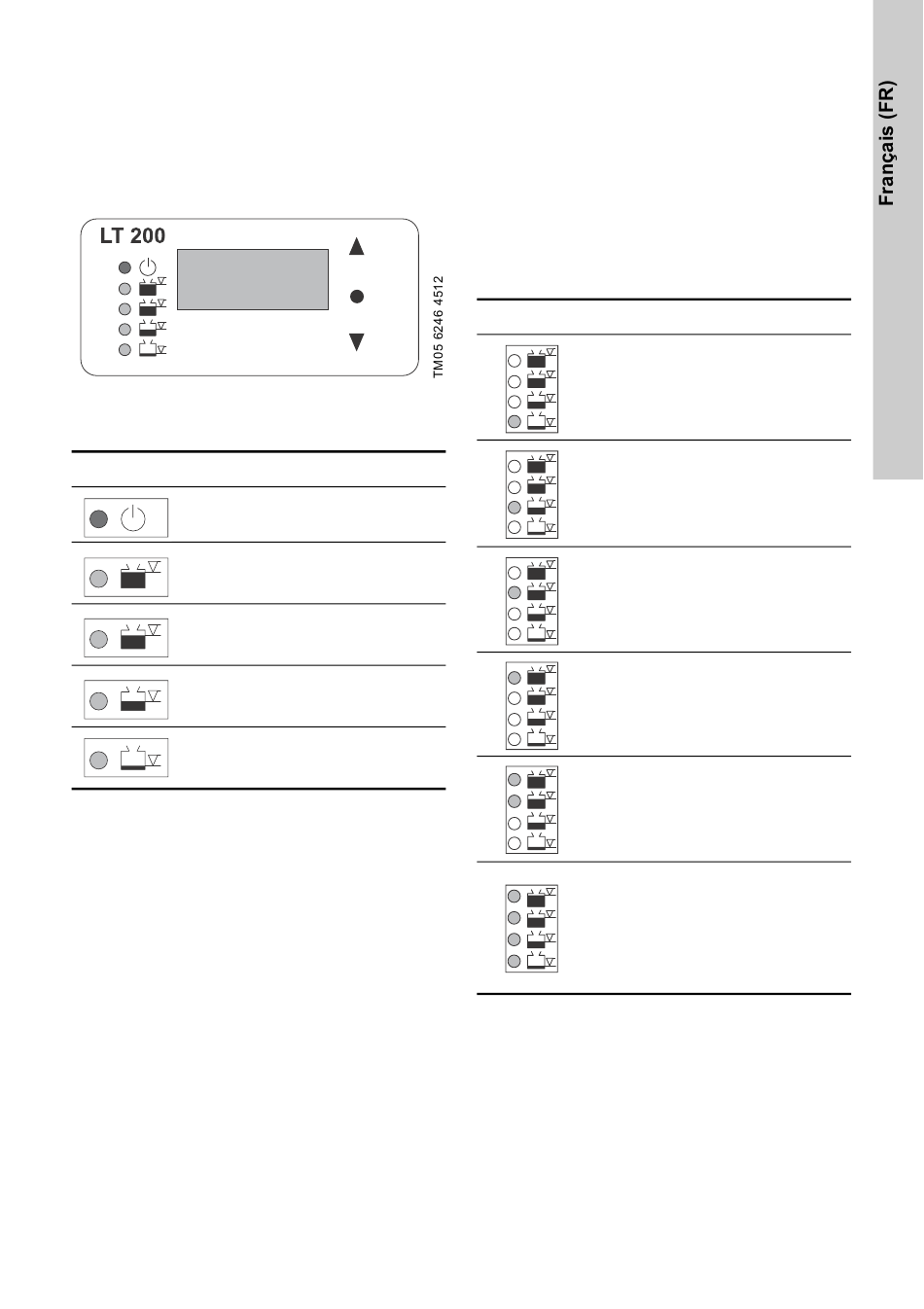

Fig. 5 Panneau de commande sur le LT 200
Les cinq LED ont les fonctions suivantes :
LED Description
S'allume lorsque le LT 200 est sous
tension et fonctionne normalement.
Le niveau est supérieur au point de
consigne L4 ; la sortie L4 est acti-
vée.
Le niveau est supérieur au point de
consigne L3 ; la sortie L3 est acti-
vée.
Le niveau est supérieur au point de
consigne L2 ; la sortie L2 est acti-
vée.
Le niveau est supérieur au point de
consigne L1 ; la sortie L1 est acti-
vée.
4.1 Réglage
Vous pouvez définir ces paramètres afin d'adapter le
LT 200 à l'application :
• Plage du transducteur de pression
• Sélection du LC, LCD 108 ou LC, LCD 110
• Quatre points de consigne pour l'activation des
quatre sorties de niveau L1 à L4.
Lecture des paramètres
Appuyer sur [ ∧ ] et [ ∨ ] pour afficher les valeurs
actuelles des paramètres. Les LED en jaune cligno-
tant signalent le paramètre affiché à l'écran :
LED Description
Point de consigne L1
Point de consigne L2
Point de consigne L3
Point de consigne L4
Point de consigne pour le transduc-
teur de pression (niveau en mètres
correspondant à 20 mA, à l'échelle)
Si le LT 200 est connecté au LC ou
LCD 108, les sorties L1 et L2 sont
activées (+5 V) ainsi que les sorties
L3 et L4 (0 V).
Si le LT 200 est connecté au LC ou
LCD 110, toutes les sorties sont
activées (+5 V).
Si aucun bouton n'est actionné au bout de huit
secondes, l'affichage et les LED jaune clignotant
reviennent à la normale et signalent le niveau réel.
