3. Монтаж
Предупреждение
Електрическото свързване трябва да се
извърши от упълномощено лице в
съответствие с местните изисквания и
схемата на свързване.
Проверете дали захранващото напрежение и
честота съответстват на стойностите, описани на
табелата с данни.

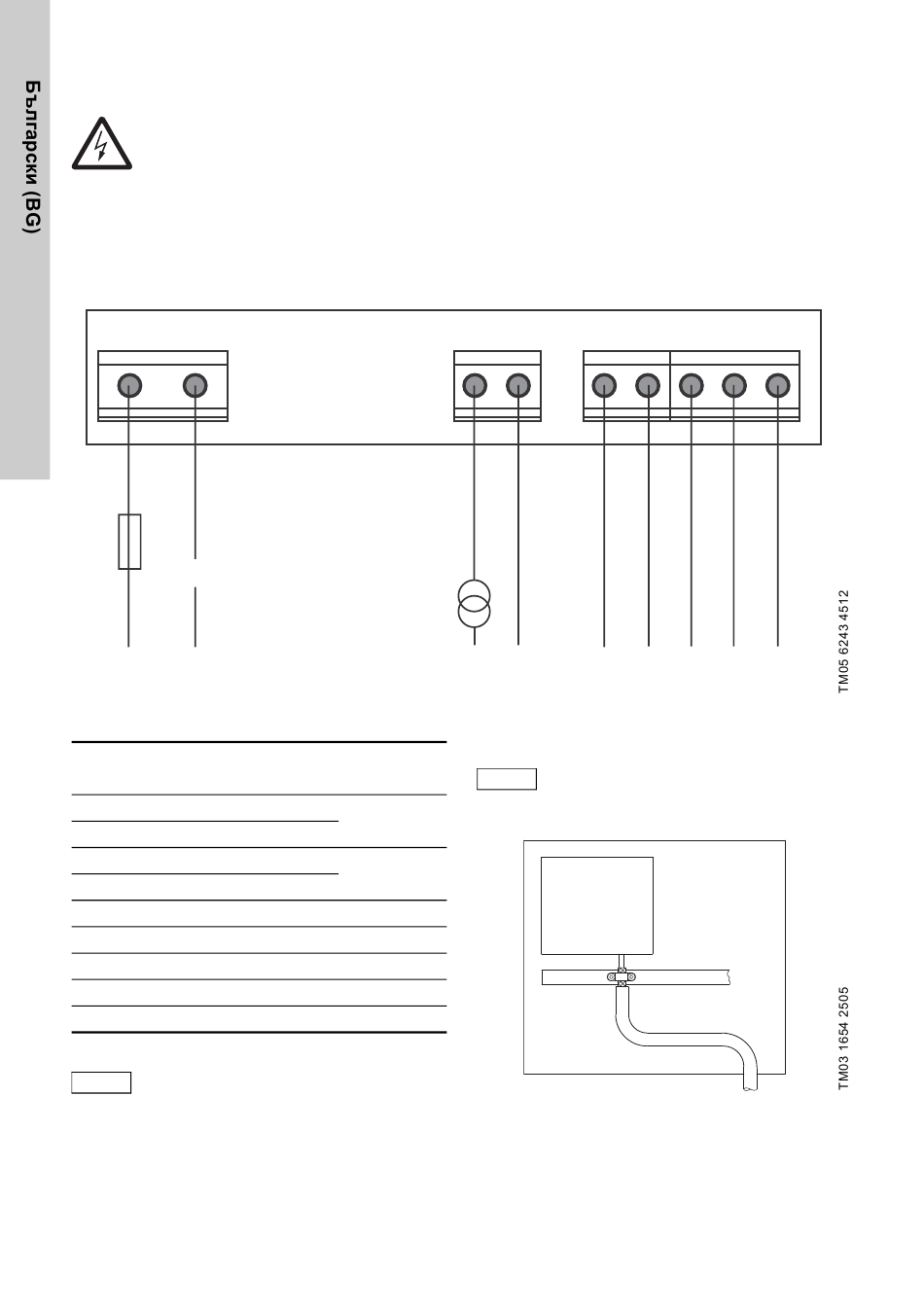

Свържете LT 200 както е показано по-долу.
L N
250 mA T
230 VAC 50/60Hz
Фиг. 1 Връзки към LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Предупреждение
Внимание
Инсталирайте външен предпазител 250
mA T, както е показано на фиг. 1.
Свържете двупроводен сензор за ниво с изходен
ток от 4-20 mA между клемите Ub и Io. Ub е с
номинално изходно напрежение от 24 VDC.
12
Сензор за налягане
Други
CU 21X
връзки
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1
4-20 mA
Свържете екранировката на кабела от
сензора за налягане през метална
Внимание
щипка към заземения заден панел на
кутията, където ще се монтира LT 200.
LT 200
CU 351
Фиг. 2 Заземяване на екранировката на
кабела
2 3 4 G
2 3 4 G
