3. Instalarea

Avertizare
Conexiunea electrică trebuie realizată de
către o persoană autorizată în
conformitate cu normativele locale şi
diagrama de conexiuni.
Verificaţi dacă tensiunea şi frecvenţa de alimentare
corespund cu valorile indicate pe plăcuţa de
identificare.
Conectați LT 200 așa cum este prezentat mai jos.
L N
250 mA T
230 VAC 50/60Hz

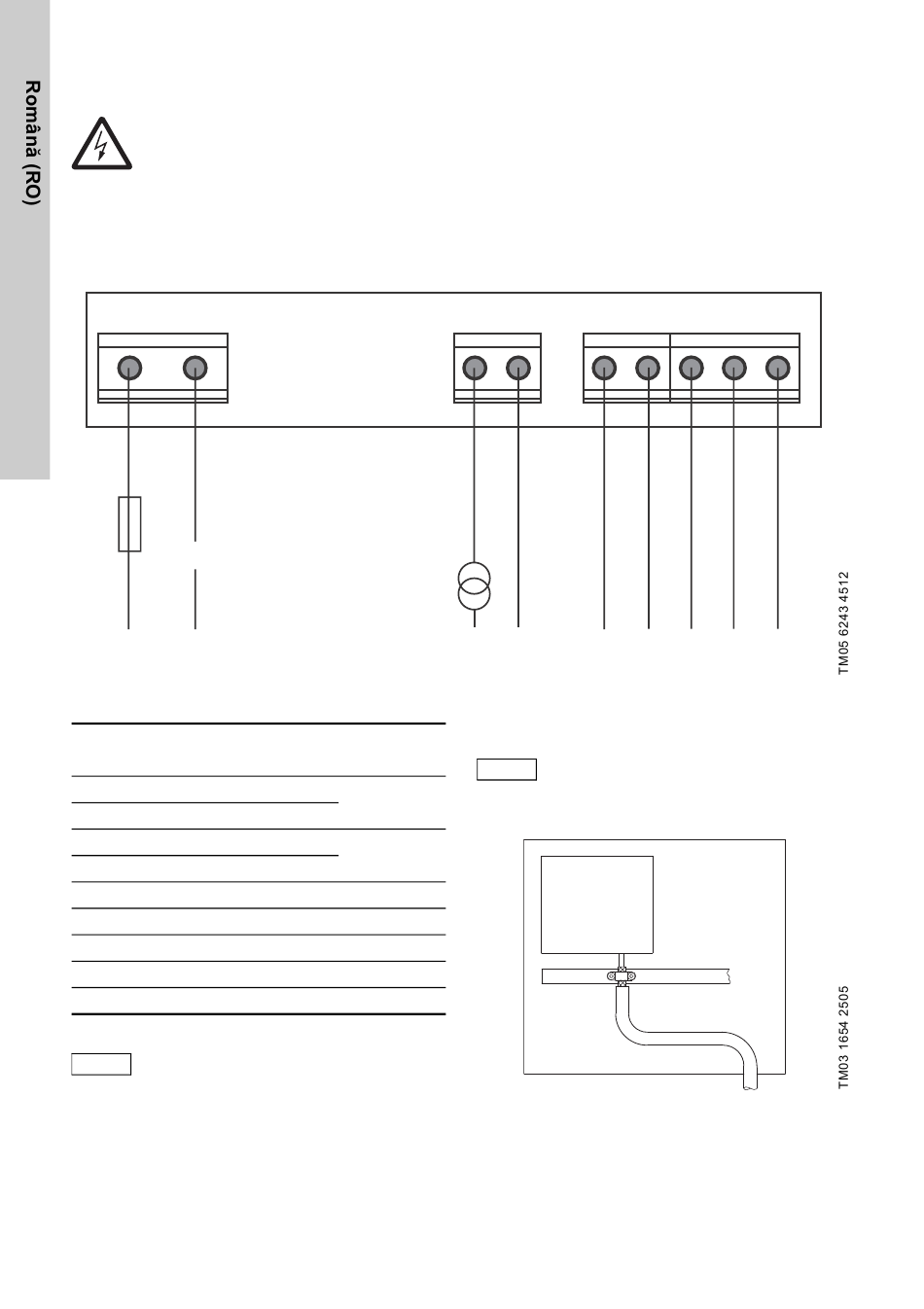

Fig. 1 Conexiunile la LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Avertizare
Atenţie
Instalați o siguranță exterioară de 250 mA
T așa cum este prezentat în fig. 1.
Conectați un traductor de nivel cu 2 fire, cu un curent
de ieșire de 4-20 mA între bornele Ub și Io.
Ub furnizează o tensiune nominală de ieșire de
24 V c.c.
114
Traductor de presiune
Alte
CU 21X
conexiuni
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1
4-20 mA
Conectați printr-o clemă metalică
ecranarea cablului traductorului de
Atenţie
presiune la placa metalică împământată
din spate a casetei în care va fi instalat LT
200.
LT 200
CU 351
Fig. 2 Împământarea ecranării cablului.
2 3 4 G
2 3 4 G
