3.3 Συνδέσεις με τα LC, LCD 110
Συνδέστε τον ακροδέκτη G με τον ακροδέκτη G του
CU 21X ή τον ακροδέκτη 98 του θερμικού ρελέ στα
LC, LCD 110. Βλέπε διάγραμμα καλωδίωσης.
Μην συνδέσετε τον ακροδέκτη G με τον
Προσοχή
ακροδέκτη 11 των LC, LCD 110.
LT 200
1 2 3 4 G

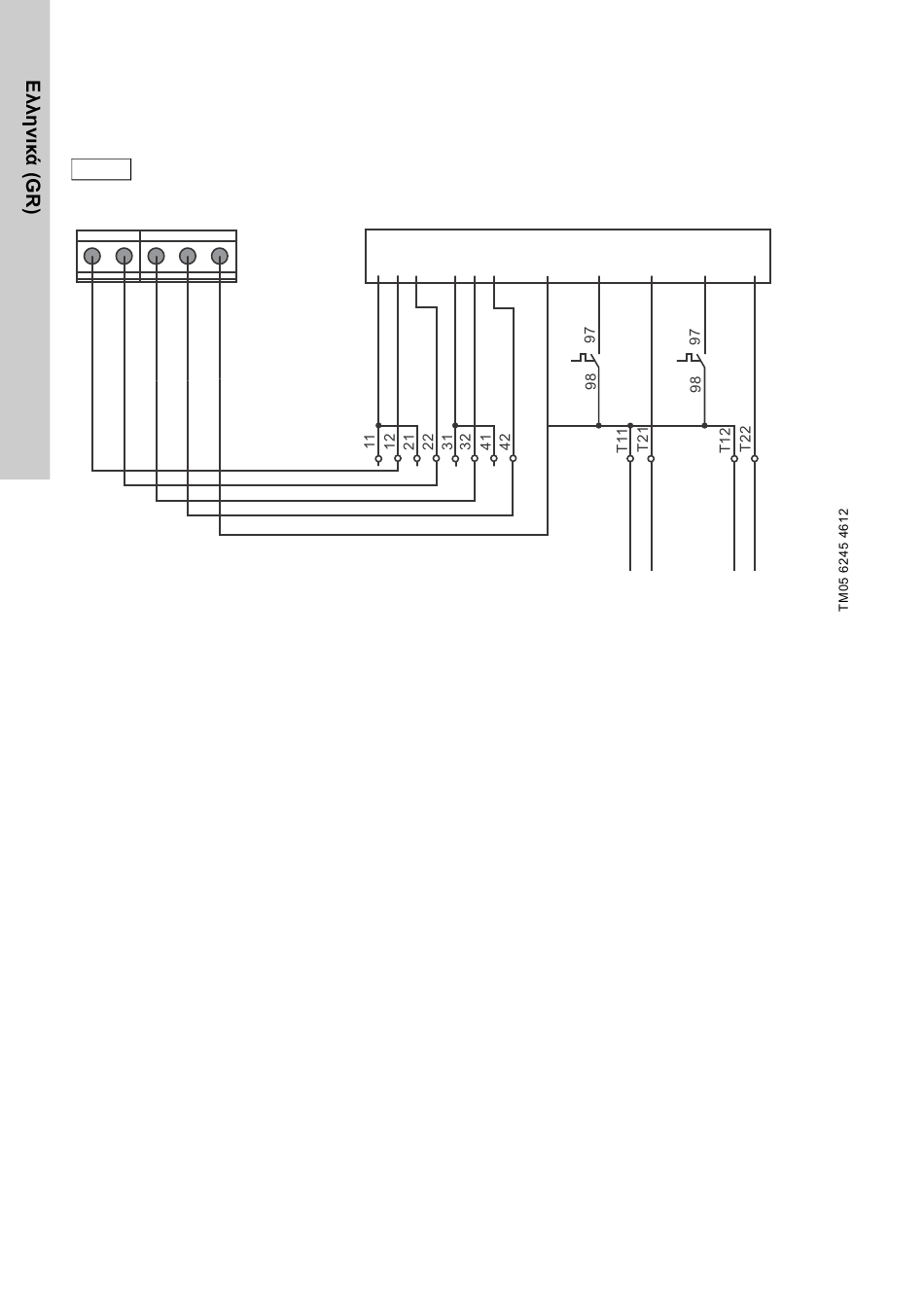

Σχ. 4 Συνδέσεις με τα LC, LCD 110
62
CU 21X.XXX.X
AC 1 2 G 3 4
X2
∆ιακόπτες ή ∆ιακόπτες ή
ηλεκτρόδια απομακρυσμένος
στάθμης διακόπτης
στάθμης
G S1 T1 S2
1F2 1F3
X2 X2
Κινητήρας 1 Κινητήρας 2
Θερμικό ρελέ Θερμικό ρελέ
T2
