3.1 Installazione del trasmettitore di
pressione
Posizionare il trasmettitore di pressione sul fondo del
pozzetto.
Se il pozzetto viene pulito regolarmente, si consiglia
di proteggere il trasmettitore inserendolo in un tubo.
Il cavo del trasmettitore è provvisto di fascetta anti-
strappo e due tubi di ventilazione. I tubi non devono
essere chiusi/ostruiti, in quanto la pressione del
liquido viene misurata in relazione alla pressione
dell'aria ambiente. Se occorre prolungare il cavo, uti-
lizzare una scatola di giunzione con sfiato.
3.2 Connessioni all'LC, LCD 108
Collegare i terminali 1, 2, 3, 4 e G ai terminali corri-
spondenti della CU 21X oppure a questi terminali
dell'LC, LCD 108:
G Terminale 31
1 Terminale 12
2 Terminale 22
3 Terminale 32
4 Terminale 42
LT 200
1 2 3 4 G

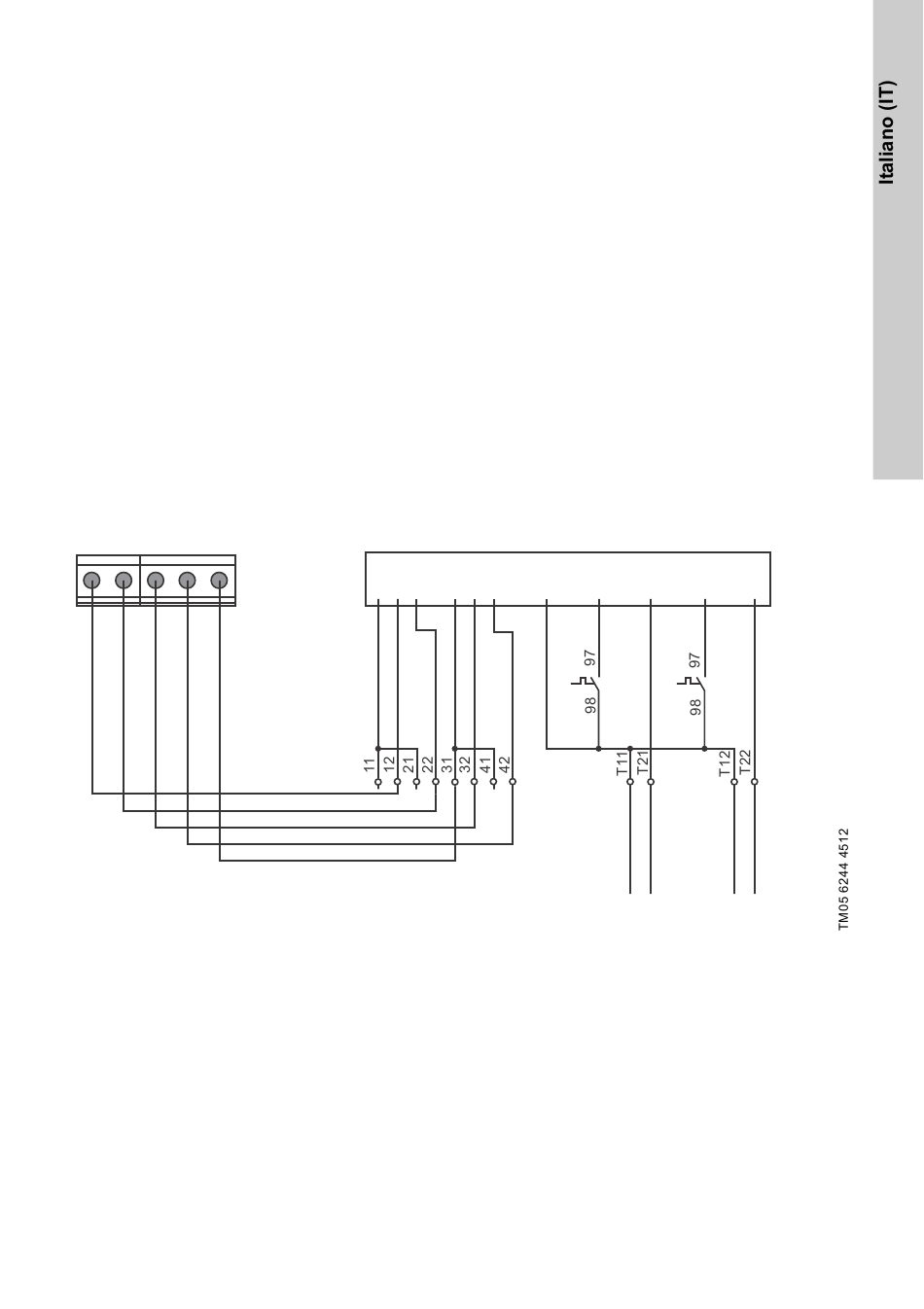

Fig. 3 Connessioni all'LC, LCD 108
CU 21X.XXX.X
AC 1 2 G 3 4
X2
Interruttori di Interruttori di livello
livello o elettrodi o interruttore
remoto
G S1 T1 S2
1F2 1F3
X2 X2
Motore 1
Termointerruttore Termointerruttore
T2
Motore 2
