4. Ustawienia i obsługa
Gdy przyrząd LT 200 jest podłączony do zasilania
elektrycznego, wyświetlacz zwykle pokazuje
aktualny poziom (w metrach wysokości). Jeśli nie
jest podłączony żaden nadajnik ciśnienia
(wejście prądowe ma wartość < 4 mA), na
wyświetlaczu pojawi się "---", zamiast wskazania
przerwy w przewodzie/usterki czujnika.

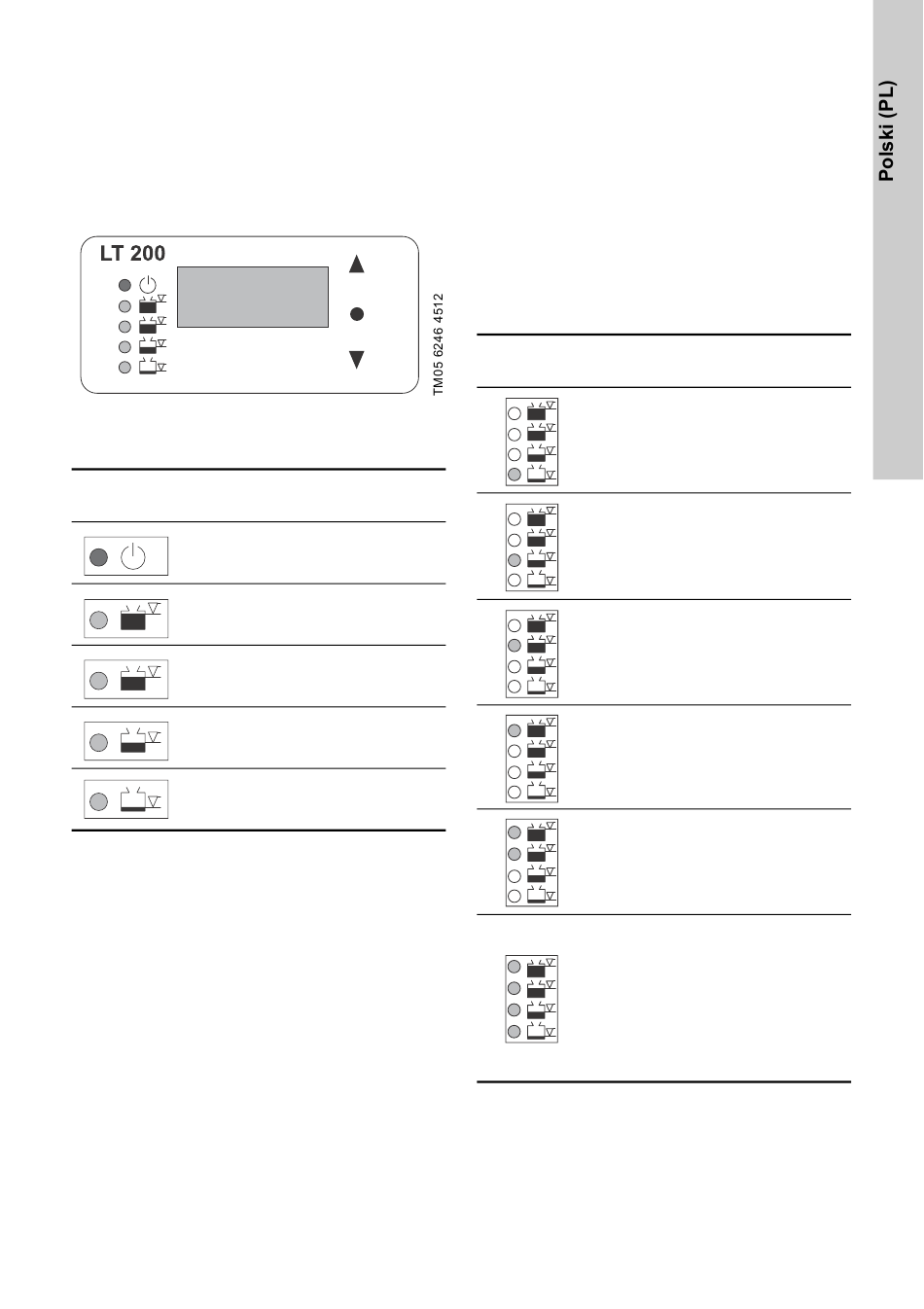

Rys. 5 Panel sterowania przyrządu LT 200
Pięć diod świecących ma następujące funkcje:
Wskaźnik
Opis
świetlny
Świeci, gdy urządzenie LT 200 jest
podłączone do zasilania
elektrycznego i pracuje normalnie.
Poziom jest wyższy niż wartość
zadana L4;
wyjście L4 jest uaktywnione.
Poziom jest wyższy niż wartość
zadana L3;
wyjście L3 jest uaktywnione.
Poziom jest wyższy niż wartość
zadana L2;
wyjście L2 jest uaktywnione.
Poziom jest wyższy niż wartość
zadana L1;
wyjście L1 jest uaktywnione.

4.1 Ustawienia (nastawy)

W celu zaadoptowania przyrządu LT 200 do
określonego zastosowania można ustawiać
następujące parametry:
• zakres pracy przetwornika ciśnienia
• wybór sterownika LC, LCD 108 lub LC, LCD 110
• cztery wartości zadane, uaktywniające cztery
wyjścia poziomu - L1 do L4.
Odczyt parametrów
Aby zobaczyć aktualne ustawienia parametrów,
należy posłużyć się przyciskami [ ∧ ] i [ ∨ ].
Migające żółte diody świecące wskazują, który
parametr jest pokazywany na wyświetlaczu:
Wskaźnik
Opis
świetlny
Wartość zadana L1
Wartość zadana L2
Wartość zadana L3
Wartość zadana L4
Wartość zadana dla nadajnika
ciśnienia (poziom w metrach
odpowiadający prądowi 20 mA,
pełny zakres skali)
Jeśli przyrząd LT 200 jest
podłączony do sterownika LC lub
LCD 108, wyjścia L1 i L2 są
aktywne, +5 V, a L3 i L4 są
niektywne, 0 V.
Jeśli przyrząd LT 200 jest
podłączony do sterownika LC lub
LCD 110, wszystkie wyjścia są
aktywne, +5 V.
Jeśli żaden przycisk nie zostanie wciśnięty przez
ponad osiem sekund, wyświetlacz i żółte diody
świecące powrócą do normalnego trybu czyli
wskazywania aktualnego poziomu.
