3.1 Inštalácia tlakového snímača
Tlakový snímač umiestnite na dno čerpacej nádrže.
Ak sa nádrž pravidelne čistí, odporúčame snímač
umiestniť do hadice kvôli ochrane. Kábel snímača je
vybavený predradníkom a dvoma ventilačnými
hadicami. Hadice nesmú byť uzatvorené/upchaté,
pretože tlak kvapaliny sa meria vzhľadom na tlak
okolitého vzduchu. Ak je potrebné kábel predĺžiť,
použite použite spoj s ventiláciou.

3.2 Pripojenia na LC, LCD 108

Pripojte svorky 1, 2, 3, 4 a G na príslušné svorky
CU 21X alebo na tie isté svorky LC, LCD 108:
G Svorka 31
1 Svorka 12
2 Svorka 22
3 Svorka 32
4 Svorka 42
LT 200
1 2 3 4 G

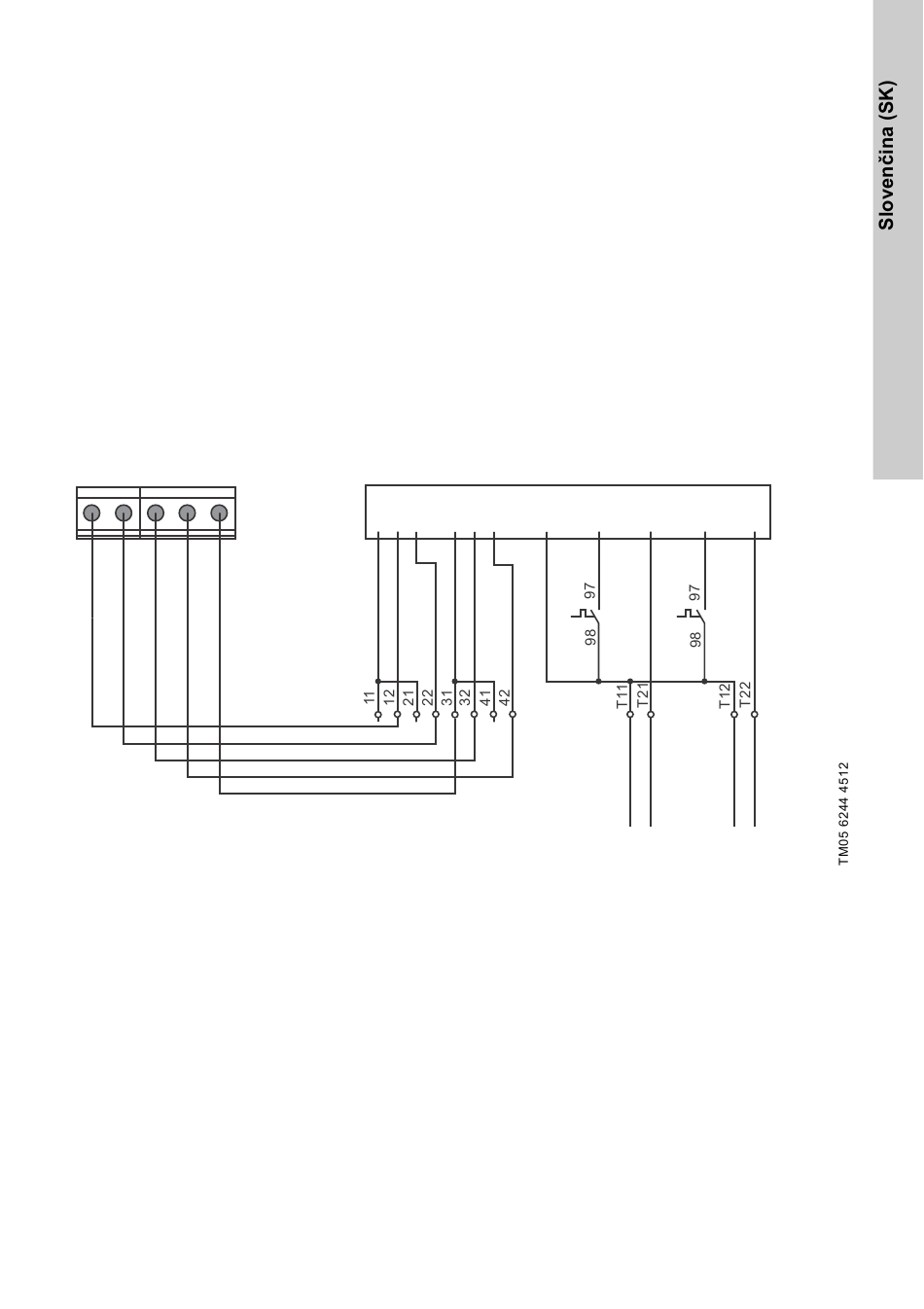

Obr. 3 Pripojenia na LC, LCD 108
CU 21X.XXX.X
AC 1 2 G 3 4
X2
Hladinové Hladinové
spínače alebo spínače alebo
elektródy diaľkový spínač
G S1 T1 S2
1F2 1F3
X2 X2
Motor 1
Tepelný istič Tepelný istič
T2
Motor 2
145
