3. Instalação
Aviso
A instalação eléctrica deve ser efectuada
por um profissional autorizado, em confor-
midade com as regulamentações locais e
o esquema de ligação relevante.
Certifique-se de que os valores de tensão e frequên-
cia correspondem aos valores indicados na chapa
de características.

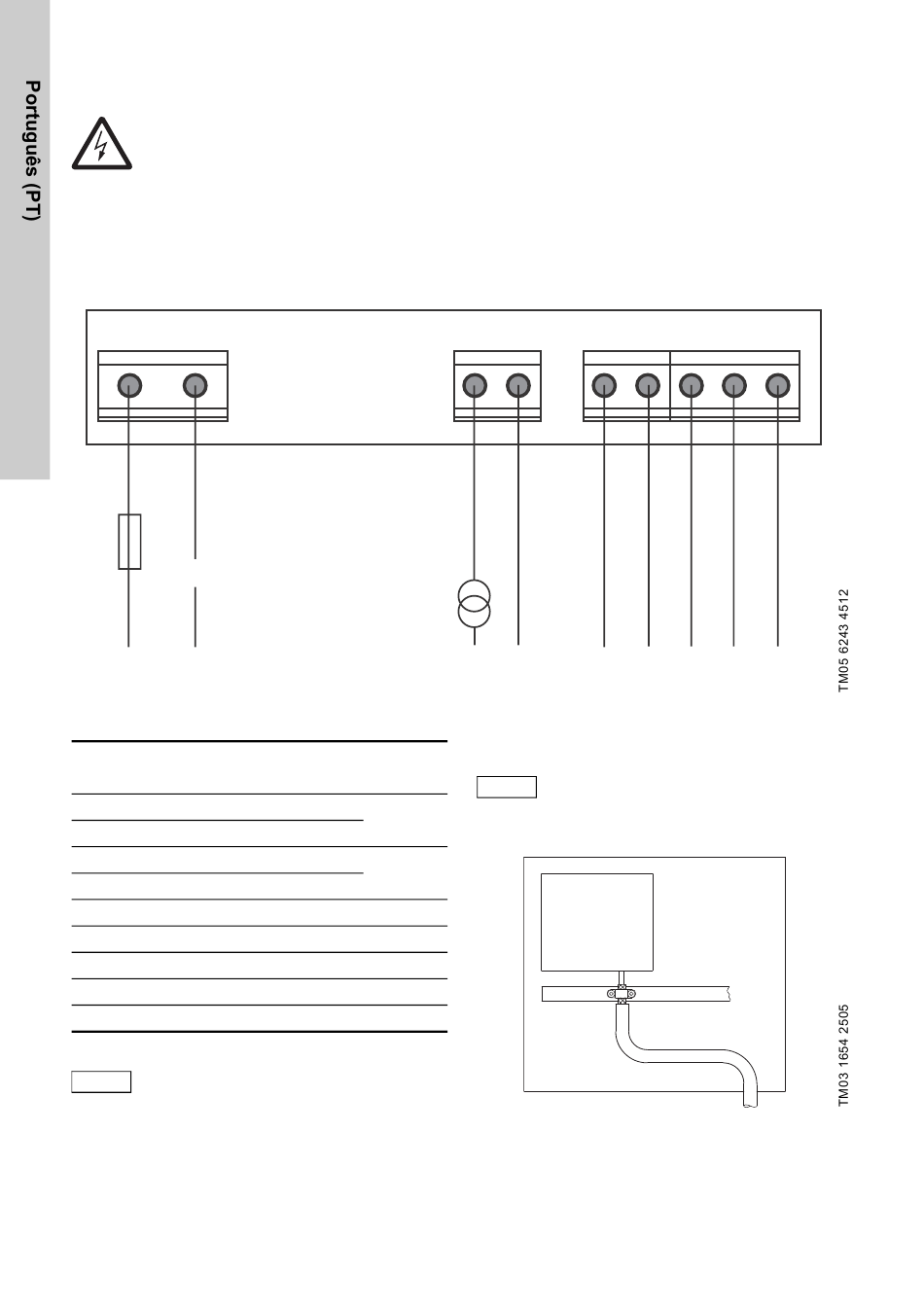

Ligue o LT 200 conforme ilustrado abaixo.
L N
250 mA T
230 VAC 50/60Hz
Fig. 1 Ligações ao LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L -
N -
U -
B
I -
O
1 12
2 22
3 32
4 42
G 31
Aviso
Atenção
Instale um fusível externo de 250 mA T,
conforme ilustrado na fig. 1.
Ligue um transmissor de nível de fio duplo com uma
saída de corrente de 4-20 mA entre os terminais Ub e
Io. Ub fornece uma tensão de saída nominal de 24 VCC.
108
Outras
CU 21X
ligações
- -
230 V
- -
- -
4-20 mA
- -
12 1 -
22 2 -
32 3 -
42 4 -
98 G -
U I
B O
+
4-20 mA
Transmissor de pressão
Utilizando uma abraçadeira de metal, ligue
a blindagem do cabo do transmissor de
Atenção
pressão à chapa traseira ligada à terra da
caixa na qual o LT 200 deverá ser insta-
lado.
LT 200
CU 351
Fig. 2 Ligação da blindagem do cabo à terra
1 2 3 4
1 2 3 4 G
G
