4. Podešavanje i rad
Kada je LT 200 priključen na napajanje, na ekranu se
obično prikazuje trenuta vrednost (napor izražen u
metrima). Ako nije priključen transmiter pritiska
(merenje strujnog ulaza < 4 mA), na ekranu će biti
prikazano "---" umesto ukazivanja na prekid
provodnika/kvar senzora.

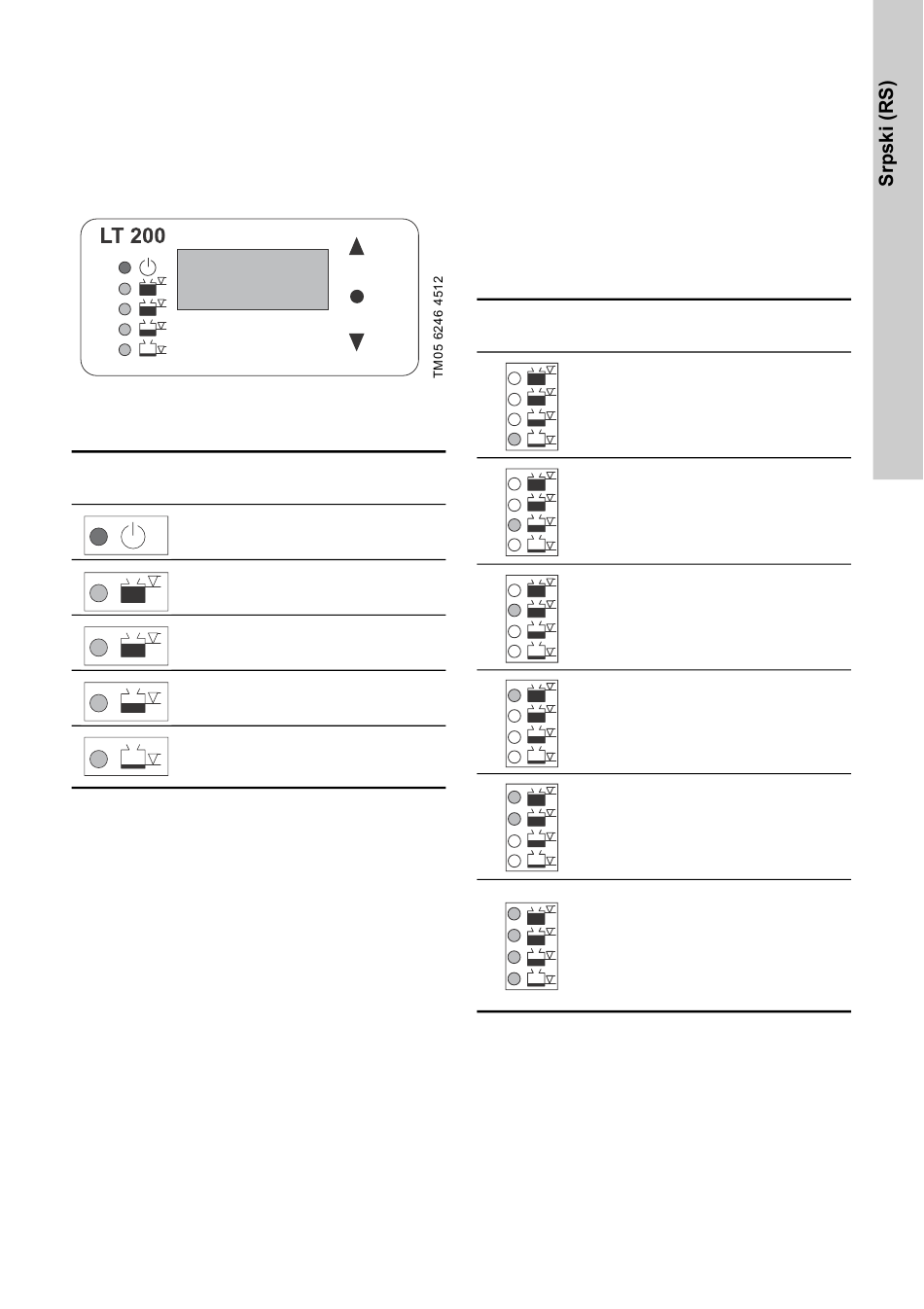

Slika 5 Kontrolna ploča na LT 200
Pet svetlosnih dioda imaju sledeće funkcije:
Indikaciona
Opis
lampica
Svetli kada je LT 200 priključen na
napajanje i radi normalno.
Nivo je veći od radne tačke L4;
izlaz L4 je aktiviran.
Nivo je veći od radne tačke L3;
izlaz L3 je aktiviran.
Nivo je veći od radne tačke L2;
izlaz L2 je aktiviran.
Nivo je veći od radne tačke L1;
izlaz L1 je aktiviran.
4.1 Podešavanja
Možete da podesite ove parametre da biste
prilagodili LT 200 potrebnoj primeni:
• raspon transmitera pritiska
• izbor LC, LCD 108 ili LC, LCD 110
• četiri radne tačke za aktiviranje četiri izlaza nivoa
L1 do L4.
Očitavanje parametara
Pritisnite [ ∧ ] i [ ∨ ] da biste videli trenutne postavke
parametra. Treperenje žutih dioda pokazuje koji se
parametar prikazuje na ekranu:
Indikaciona
Opis
lampica
Radna tačka L1
Radna tačka L2
Radna tačka L3
Radna tačka L4
Radna tačka za transmiter pritiska
(nivo u metrima koji odgovara za
20 mA, puna skala)
Ako je LT 200 priključen na LC ili
LCD 108, izlazi L1 i L2 su
aktivirani, +5 V, i L3 i L4 su
aktivirani, 0 V.
Ako je LT 200 priključen na LC ili
LCD 110, svi izlazi su aktivirani,
+5 V.
Ako nijedno dugme nije pritisnuto duže od osam
sekundi, ekran i žute diode će se vratiti na
uobičajeno pokazivanje trenutnog nivoa.
