3.3 Conexiones a un controlador
LC/LCD 110
Conecte el terminal G al terminal G del controlador
CU 21X o al terminal 98 del relé térmico del controla-
dor LC/LCD 110. Consulte el esquema de conexio-
nes.
No conecte el terminal G al terminal 11 del
Precaución
controlador LC/LCD 110.
LT 200
1 2 3 4 G

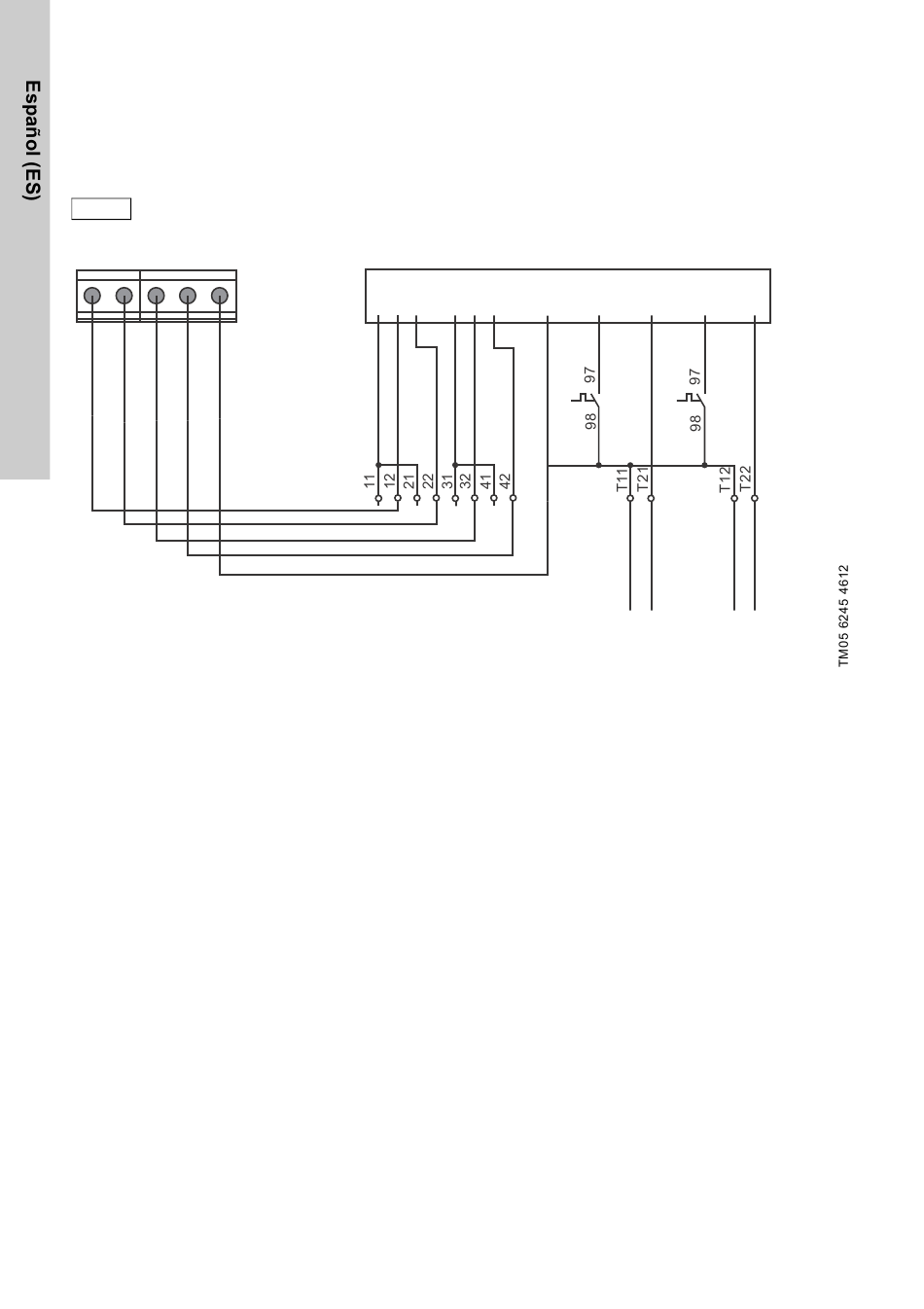

Fig. 4

Conexiones a un controlador LC/LCD 110

44
CU 21X.XXX.X
AC 1 2 G 3 4
X2
Interruptores de Interruptores de
nivel o electrodos nivel o interruptor
G S1 T1
1F2 1F3
X2
Motor 1
remoto
Interruptor
térmico
S2 T2
X2
Motor 2
Interruptor
térmico
