3.3 Връзки към LC, LCD 110
Свържете клема G към клема G на CU 21X или
клема 98 на термичното реле в LC, LCD 110.
Вижте схемата на свързване.
Не свързвайте G към клема 11 на
Внимание
LC, LCD 110.
LT 200
1 2 3 4 G

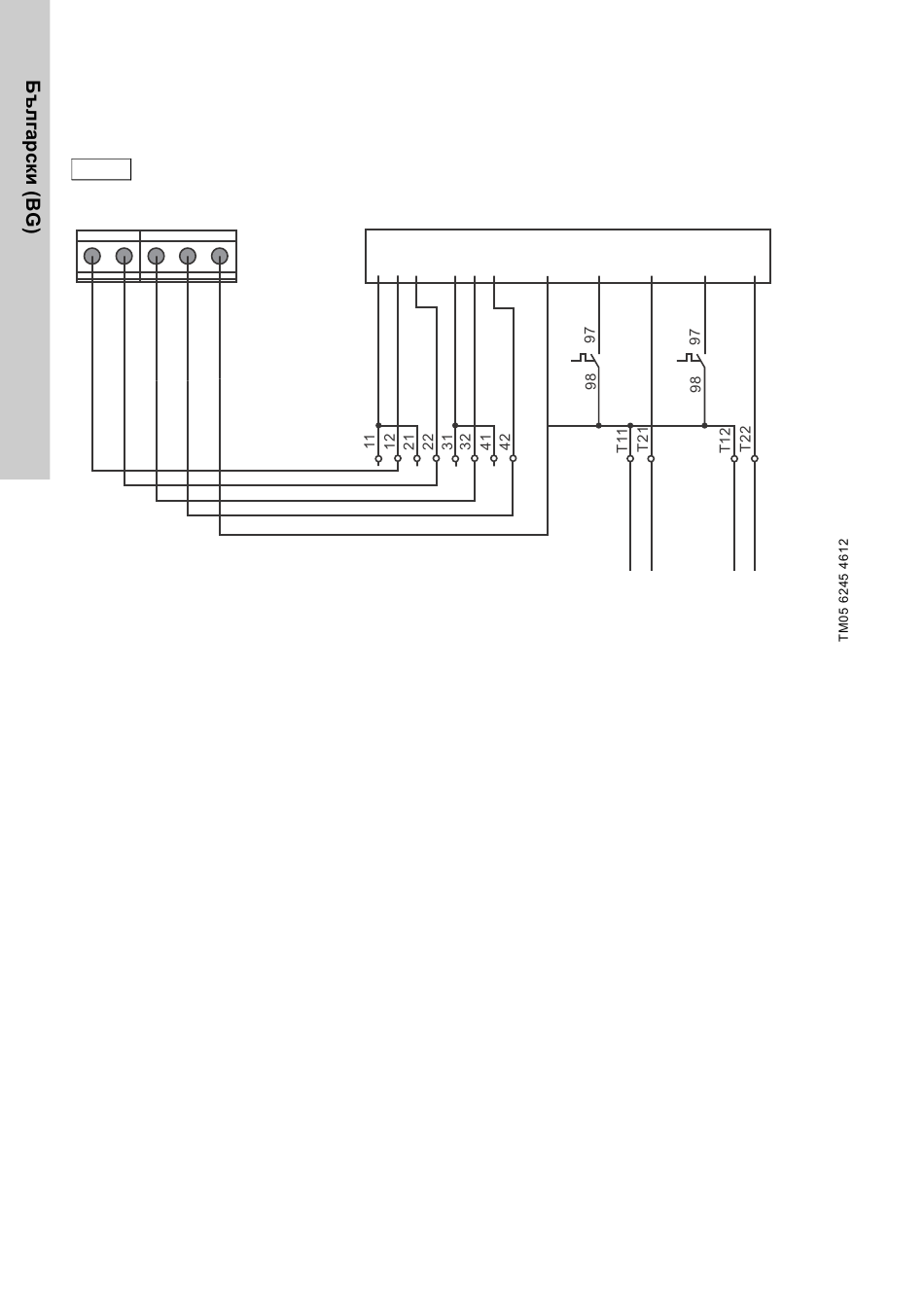

Фиг. 4 Връзки към LC, LCD 110
14
CU 21X.XXX.X
AC 1 2 G 3 4
X2
Превключватели Превключватели
или електроди за за ниво или
ниво дистанционен
превключвател
G S1 T1 S2
1F2 1F3
X2 X2
Двигател 1 Двигател 2
Термичен Термичен
токов
прекъсвач прекъсвач
T2
токов
