Austausch von
Steuersignalen
zwischen den
Baugruppen
20
Möglicherweise muß die ursprüngliche Werks-
einstellung der Abzweigschutz- und Steuer-
einheit für verschiedenen Anwendungen geän-
dert werden. In der folgenden Abbildung wird

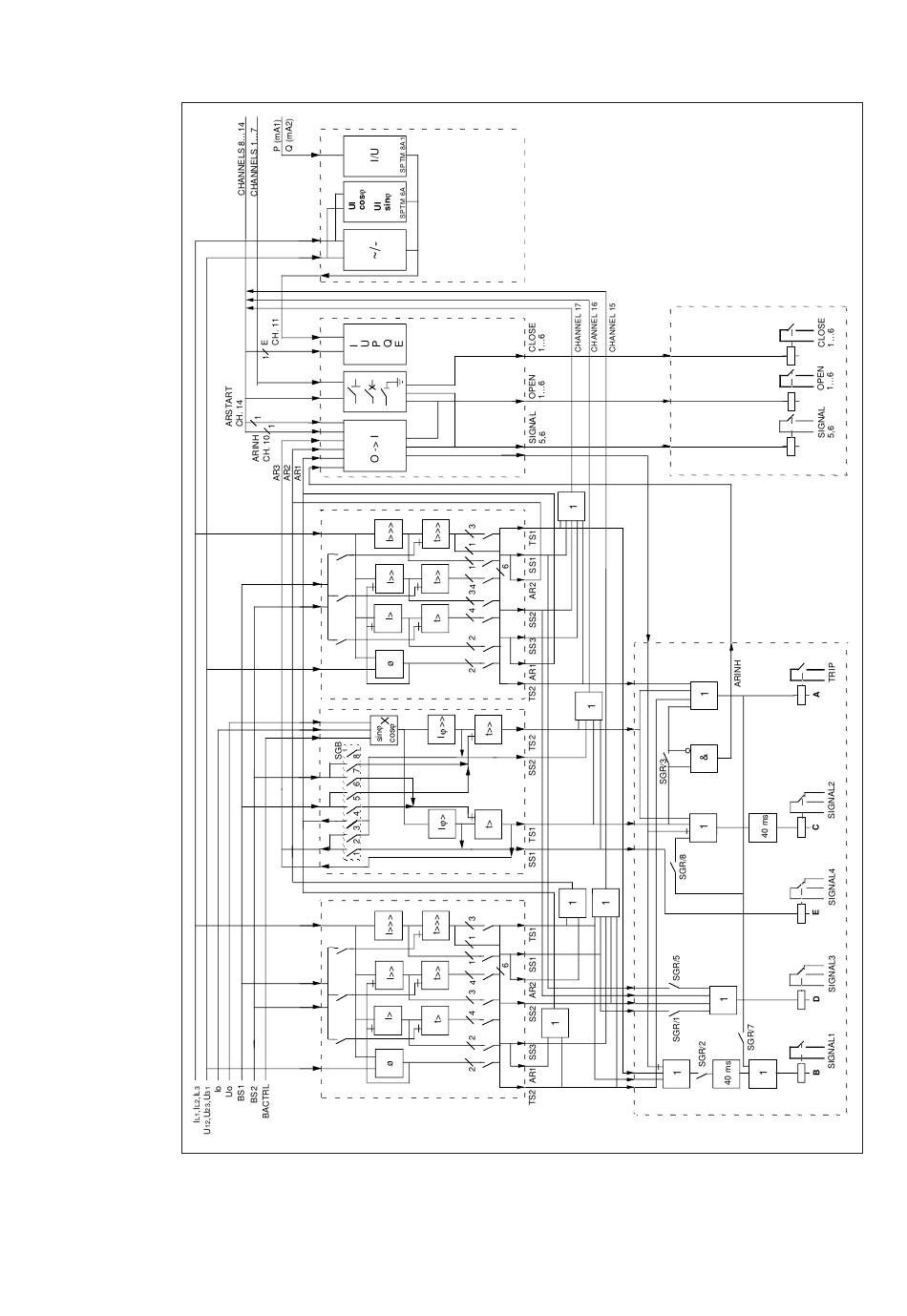

Abb. 9. Steuersignale zwischen den Baugruppen der Abzweigschutz- und Steuereinheit SPAC 538 C
und SPAC 638 C. Die internen Schalter der zweiphasigen Überstrom-Richtungsrelais-Baugruppen
SPCS 4D11 und SPCS 4D12 sind in Abb. 10 dargestellt.
schematisch gezeigt, wie die Eingangs- und
Ausgangssignale programmiert werden können,
um das gewünschte Verhalten der Einheit zu
erreichen.
SPTM ___
(U5)
ARDUE
SPTO 6D3 (U4)
SPCS 4D12 (U3)
SPCS 3C4 (U2)
SPCS 4D11 (U1)
SPTR 4D_ (U7...U9)
SPTR 6B19 (U6)
