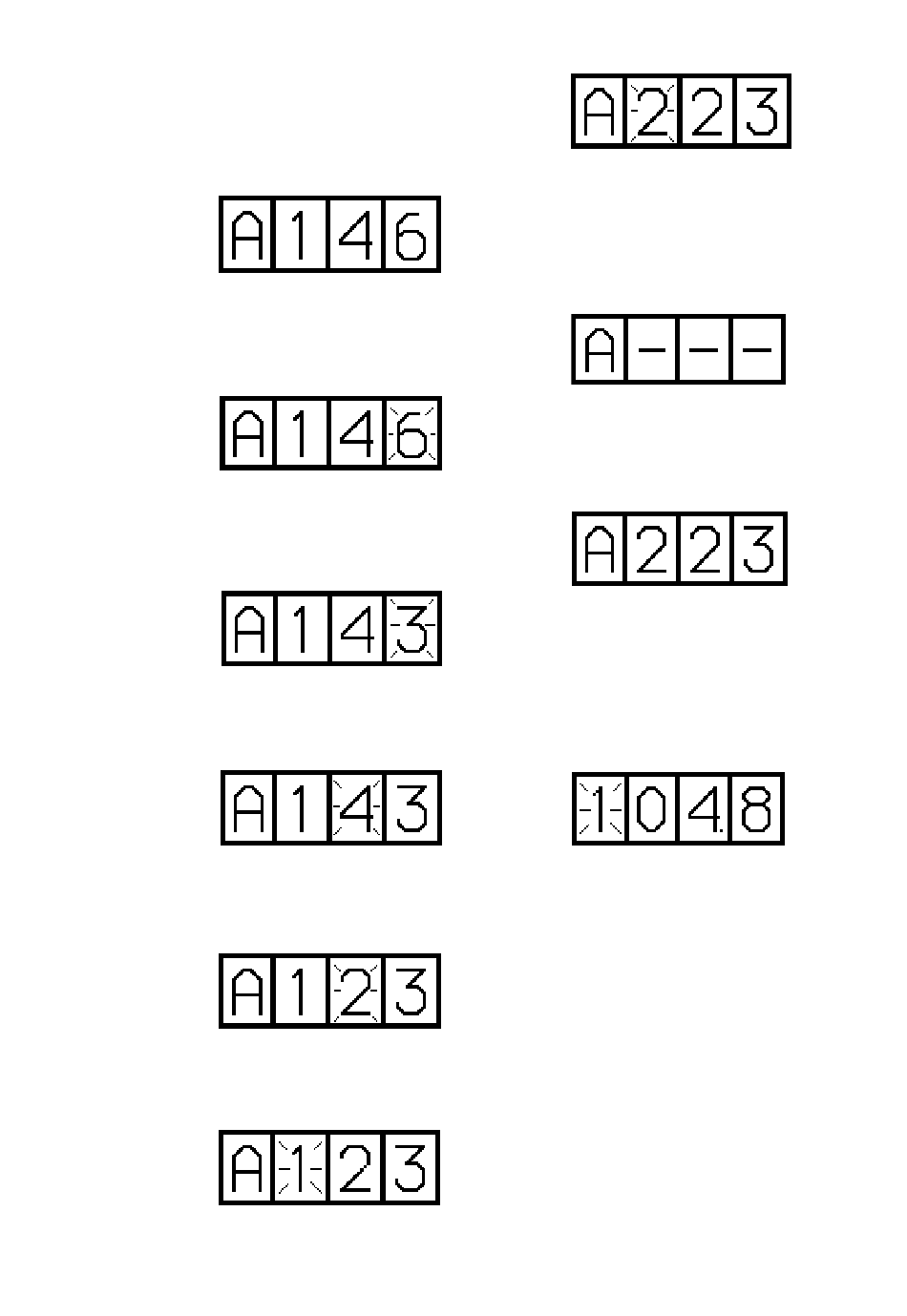

Beispiel 1: Eingabe im Einstellmodus. Manuelle Einstellung
des Adressen-Codes einer Schutzrelais-Bau-
gruppe sowie der Datenübertragungsrate für die
serielle Datenübertragung. Der ursprüngliche
Wert für den Adressen-Code betrage 146.
a)
Drücken Sie den Taster STEP, bis die Register-
Adresse A in dem Anzeigefeld erscheint.
b)
Drücken Sie den Taster RESET für etwa 10
Sekunden, bis die Ziffer ganz rechts zu blinken
beginnt.
c)
Drücken Sie wiederholt den Taster STEP, um
die Zahlenstelle auf den gewünschten Wert
einzustellen.
d)
Drücken Sie den Taster RESET, damit die
mittlere der grünen Ziffern zu blinken beginnt.
e)
Stellen Sie die mittlere Ziffer mittels des Tasters
STEP ein.
f)
Drücken Sie den Taster RESET, damit die
grüne Ziffer ganz links zu blinken beginnt.
g)
Stellen Sie auch diese Ziffer mittels des Tasters
STEP ein.
h)
Speichern Sie die eingestellte Adresse durch
gleichzeitiges Drücken der Taster RESET und
STEP. Zum Zeitpunkt des Abspeicherns blin-
ken drei grüne Querstriche im Anzeigefeld, d.h.
A - - -.
i)
Verlassen Sie den Einstellmodus durch Drük-
ken des Tasters RESET für etwa 10 Sekunden,
bis das Anzeigefeld nicht mehr blinkt.
j)
Dann geben Sie durch Drücken des Tasters
RESET für etwa eine Sekunde das Untermenü
1 von Register A ein. Die Registeradresse A wird
daraufhin durch eine blinkende 1 ersetzt. Dieses
Untermenü dient zur Einstellung der Datenüber-
tragungsrate der seriellen Datenübertragung.
k)
Die Datenübertragungsrate für die serielle Daten-
übertragung wird auf die gleiche Weise wie die
Adresse eingestellt und gespeichert (siehe Absät-
ze b...i), mit der Ausnahme, daß die kontinuier-
lich leuchtende Registeradresse durch eine blin-
kende 1 ersetzt wurde.
l)
Nach Speicherung der Datenübertragungsrate
für die serielle Datenübertragung können Sie
durch Drücken des Tasters STEP für etwa 0,5
Sekunden in das Hauptmenü von Register A
zurückkehren.
