ABB SPAC C series Betriebsanleitung Und Technische Beschreibungen Seite 62

28
Strom
Einstellung I>
Schaltzu-
stand des EIN
Leistungs-
AUS
schalters
I> Anregung
= Ausgang EIN
SIGNAL3
AUS
und Signal
AR2
I> Auslös.
EIN
= Ausgang
TRIP AUS
I> Meldung
EIN
= Ausgang
SIGNAL1 AUS
S24
LEISTUNGS-
EIN
SCHALTER
ÖFFNEN AUS
mit WE
Pausenzeit (S26)
LEISTUNGS-
EIN
SCHALTER
SCHLIEßEN
AUS
mit WE
Wiederein-
schaltzyklus 1
Abb. 18.

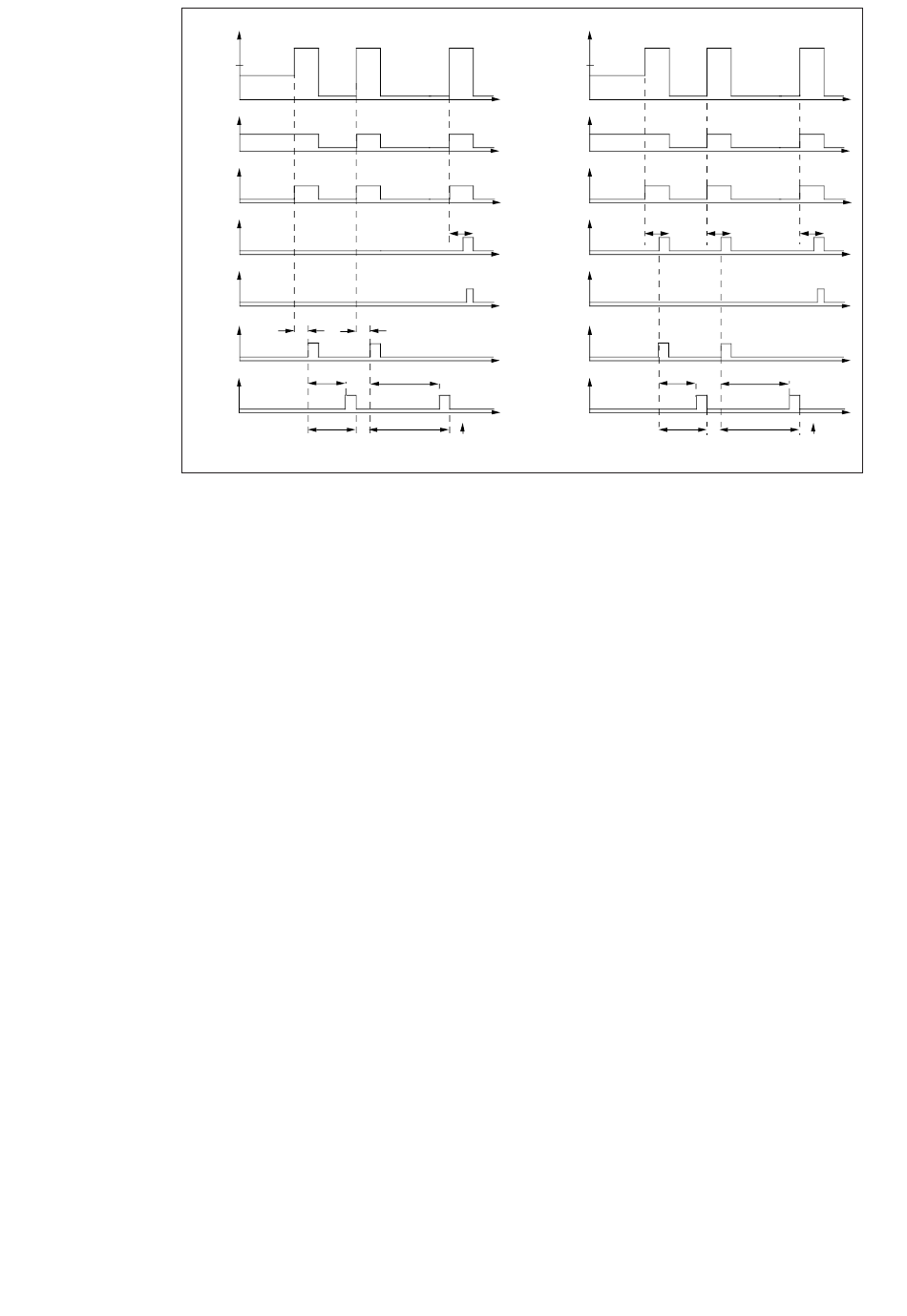

a) Signalflußdiagramm für einen mit dem Signal I>-Anregung gestarteten Wiedereinschaltzyklus.
b) Signalflußdiagramm für einen mit dem Signal I>-Auslösung gestarteten Wiedereinschaltzyklus.
Die Wiedereinschaltung kann auf folgende Ar-
ten gesperrt werden:
- Durch Einstellen von Eingang INPUT10 in
einen speziellen Sperrmodus und durch Anle-
gen einer externen Spannung an den Eingang.
Die Sperrung (Signal ARINH) bleibt so lange
aktiv, wie eine Steuerspannung ansteht. Bei
Verschwinden der Spannung wird die Sperr-
zeit gestartet.
- Durch Eingabe des Wertes 0 für die Variable
S78 beim SPA-Bus
- Durch Einstellen des Schalters SG1/2 auf der
Frontplatte in die Position 1
Ein gestarteter Wiedereinschaltzyklus kann auf
folgende Arten abgebrochen werden:
- Durch Einstellen von Eingang INPUT10 in
einen speziellen Sperrmodus und durch Anle-
gen eines externen Spannungsimpulses an den
Eingang (Signal ARINH).
- Durch Verwendung der Einstellung S79 kann
die Wiedereinschaltung über den seriellen Bus
abgebrochen werden.
- Wenn ein Wiedereinschaltzyklus gerade ab-
läuft, und innerhalb der Pausenzeit ein Befehl
zum Öffnen des bereits geöffneten Leistungs-
schalters gegeben wird
Die Sperrzeit wird immer bei Unterbrechung
eines Wiedereinschaltzyklus gestartet.
Wenn der Leistungsschalter von Hand oder
über den seriellen Bus geschlossen wird, wird
Strom
Einstellung I>
Schaltzu-
stand des
Leistungs-
schalters
I> Anregung
= Ausgang
SIGNAL3
t> I> Auslös.
= Ausgang
TRIP und
Signal AR2
I> Meldung
= Ausgang
SIGNAL1
S34
LEISTUNGS-
SCHALTER
ÖFFNEN
mit WE
Pausenzeit (S36)
LEISTUNGS-
SCHALTER
SCHLIEßEN
mit WE
Wiederein-
Definitive
schaltzyklus 2
Auslösung
die Sperrzeit gestartet und eine Wiederein-
schaltung ist gesperrt. Vor dem Öffnen oder
Schließen des Leistungsschalters durch die
Wiedereinschaltung wird das Verriegelungspro-
gramm überprüft und bei vorhandener Freigabe
die Betätigung ausgeführt.
Bei Doppelsammelschienen mit doppelten Leis-
tungsschaltern (Duplex) ist bei der Wiederein-
schaltung eine sogenannte Duplex-Logik vor-
handen. Bei der Duplex-Logik gelten die fol-
genden Regeln:
- Die Wiedereinschaltung gibt immer einen
Befehl zum Öffnen an beide Leistungsschalter.
- Der Leistungsschalter wird als geschlossen
betrachtet, wenn einer der Leistungsschalter
geschlossen ist, d.h. die Daten des geschloss-
enen Schaltzustandes sind eine ODER-Funk-
tion der Daten des geschlossenen Leistungs-
schalters.
- Der zuletzt geschlossene Leistungsschalter wird
durch die Wiedereinschaltung erneut geschlos-
sen.
Jede Wiedereinschaltung verfügt über vier Zäh-
ler. Der erste Zähler dient zur Erfassung der
Gesamtzahl der Wiedereinschaltzyklen. Die drei
anderen Zähler zählen die durch die Anrege-
signale AR1, AR2 und AR3 gestarteten Wieder-
einschaltzyklen. Der Zählerstand wird um 1
erhöht, wenn der Leistungsschalter geschlossen
wird.
EIN
AUS
EIN
AUS
t> t>
EIN
AUS
EIN
AUS
S24=0 S34=0
EIN
AUS
Pausenzeit (S26) Pausenzeit (S36)
EIN
AUS
Wiederein- Wiederein-
schaltzyklus 1 schaltzyklus 2
t>
Definitive
Auslösung
