ABB SPAC C series Betriebsanleitung Und Technische Beschreibungen Seite 103

Blockschaltbild

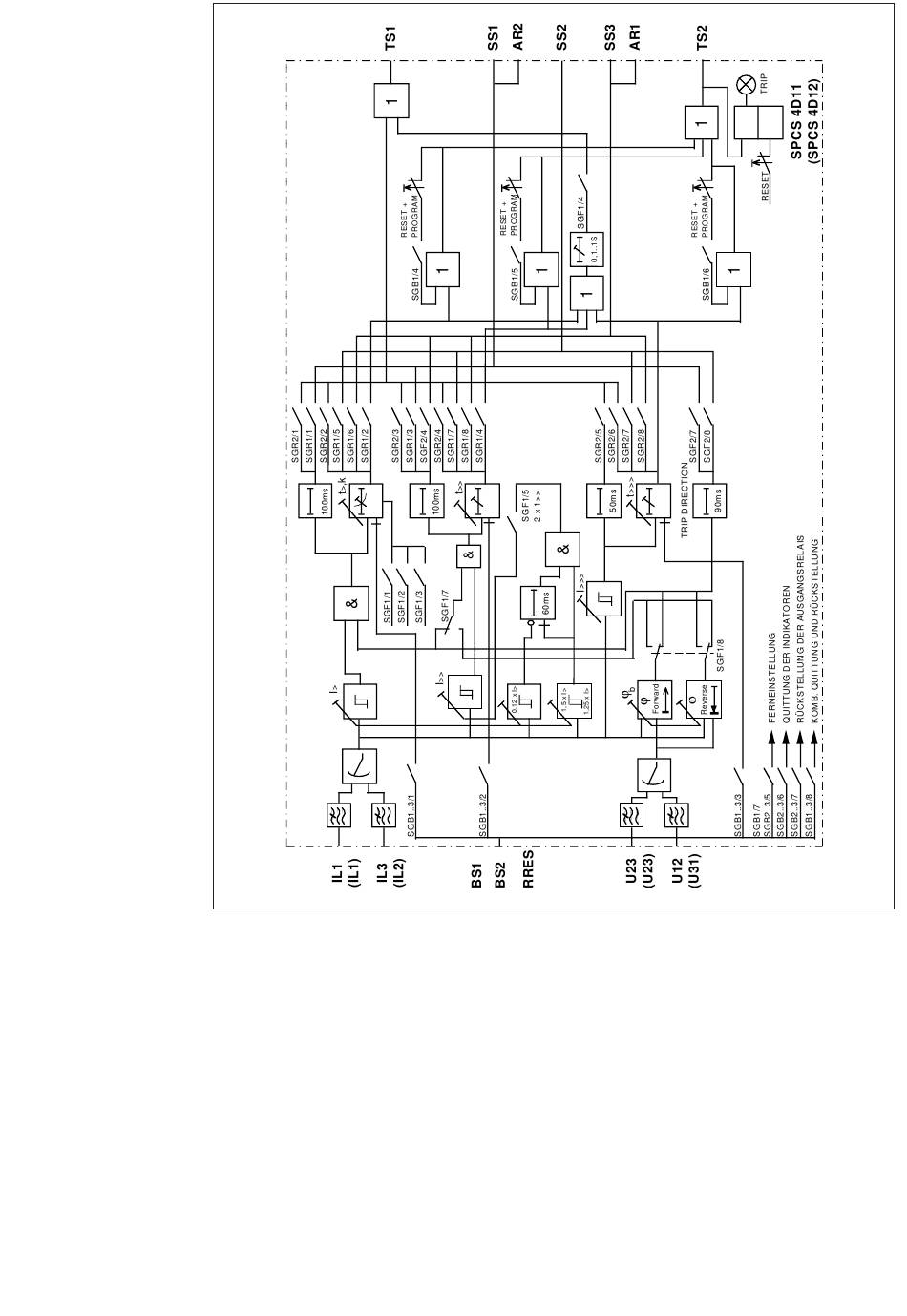

Abb. 2. Blockschaltbild der zweiphasigen Überstrom-Richtungsrelais-Baugruppe SPCS 4D11
I , I
L1 L3
U , U
23 12
BS1, BS2 und RRES
SGF1...2
SGB1...3
SGR1...2
SS1...SS3, TS1, TS2
TRIP
Hinweis! Es sind nicht notwendigerweise alle
Ein- und Ausgangssignale auf die Klemmen je-
der Schutzeinrichtung geführt, in der diese Bau-
gruppe eingesetzt wird. Die auf die Klemmen
Gemessene Phasenströme
Gemessene Spannung
Externe Blockier- und Rückstellsignale
Einstellschaltergruppe SGF1...SGF2
Einstellschaltergruppe SGB1...SGB3
Einstellschaltergruppe SGR1...SGR2
Ausgangssignale
Rote Auslöseanzeige
geführten Signale sind im Schaltbild ersichtlich,
in dem der Signalfluß zwischen den Steckbau-
gruppen der Schutzeinrichtung dargestellt ist.
