Beispiel 2:
8

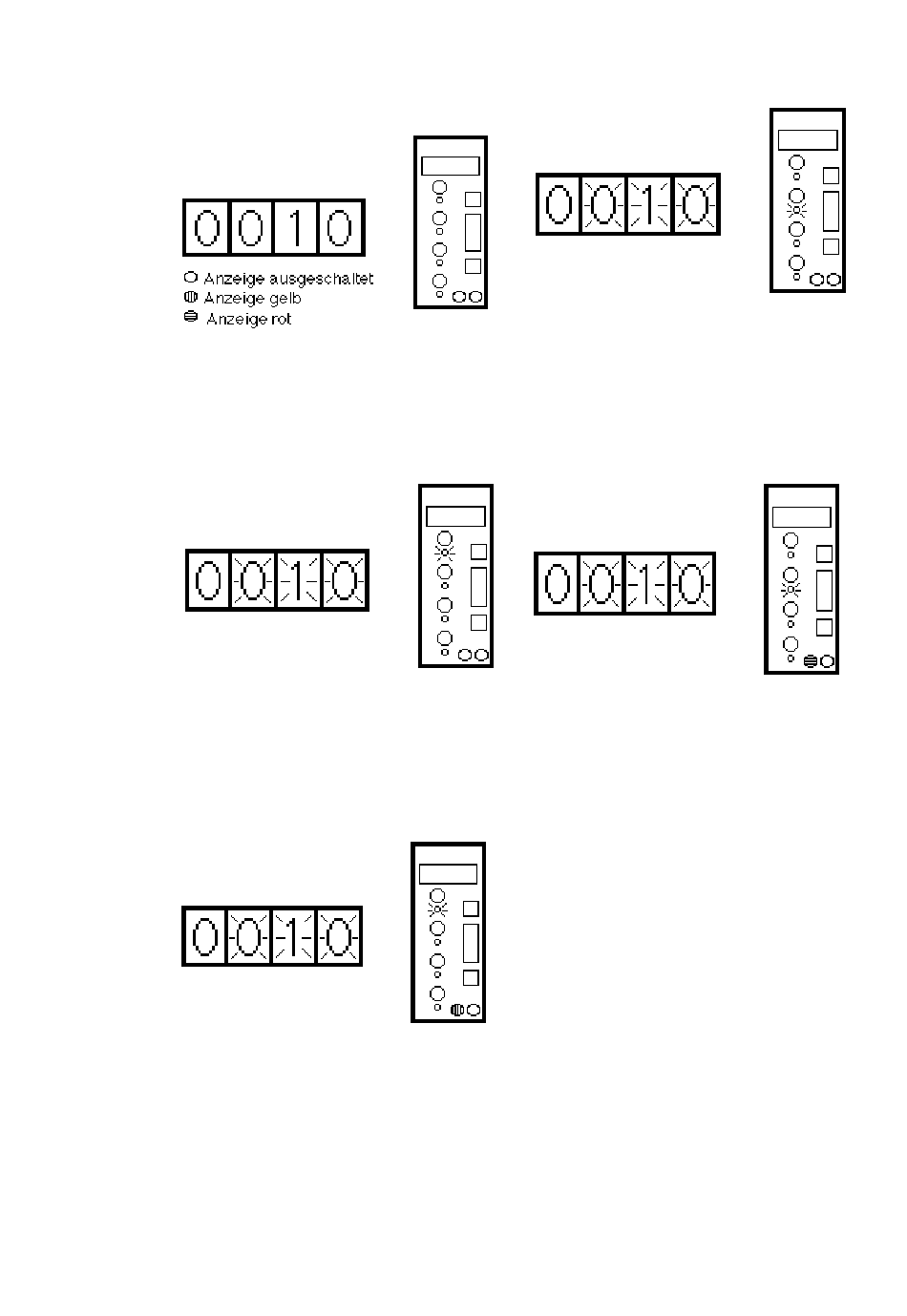

Trip-Test-Modus. Eine kontrollierte Aktivier-
ung der Ausgänge wird wie folgt erreicht:
a)
Schreiten Sie vorwärts im Anzeigefeld in das
Register 0
b)
Den Taster RESET für etwa 10 Sekunden drük-
ken, bis die drei grünen Ziffern rechts und die
LED-Anzeige des obersten Einstellknopfes zu
blinken beginnen.
c)
Drücken Sie nun die Taster RESET und STEP
gleichzeitig. Dadurch ist die Anregung von Stu-
fe 1 aktiviert (z.B. die Stufe I> der Überstrom-
relais-Baugruppe SPCJ 3C3), und gleichzeitig
leuchtet die Anzeige dieser Stufe gelb auf.
d)
Drücken Sie den Taster RESET für etwa eine
Sekunde, bis die Anzeige des zweiten Ein-
stellknopfes zu blinken beginnt.
e)
Drücken Sie wiederum die Taster RESET und
STEP gleichzeitig zur Aktivierung der Auslösung
von Stufe 1 (z.B. der Stufe l> der Überstrom-
relais-Baugruppe SPCJ 3C3). Daraufhin leuch-
tet die Anzeige der entsprechenden Stufe rot
auf.
f)
Die Anregung und Auslösung der zweiten Stufe
werden auf gleiche Weise aktiviert wie bei Stufe
1. Die Anzeige der dritten oder vierten Einstel-
lung beginnt zu blinken, wodurch angezeigt
wird, daß die entsprechende Stufe angesteuert
wurde.
g)
Zur Aktivierung des Ausgangsrelais der Selbst-
überwachung wird auf denjenigen Prüfpunkt
gewechselt, in dem keine Anzeige blinkt. Drük-
ken Sie den Taster STEP einmal. Nach etwa 10
Sekunden leuchtet die rote IRF-Anzeige auf,
und der IRF-Ausgang ist aktiviert. Diese Anzei-
ge verlöscht wieder, und auch der Ausgang wird
nach etwa 30 Sekunden automatisch zurückge-
setzt, wobei die Baugruppe gleichzeitig die Prüf-
stellung wieder verläßt.
h)
Man kann den Trip-Test-Modus in jeder Stufe
des Überprüfungsvorganges durch Drücken des
Tasters RESET für etwa 10 Sekunden verlassen,
wobei dann die drei Ziffern auf der rechten Seite
aufhören zu blinken.
