Bedingte Aus-
gangssteuerung
Die bedingte Ausgangssteuerung dient zur An-
steuerung der Ausgänge OPEN1...6 und
CLOSE1...6 sowie SIGNAL5 oder 6. Ausgän-
ge, welche nicht zur Steuerung eines Schalt-
gerätes oder zur Signalisierung der Aktivierung
der Eingänge INPUT8...17 verwendet werden,
können durch die Funktion "bedingte Steue-
rung" angesteuert werden.
In Abhängigkeit von der programmierten Logik
und vom Status der Eingänge INPUT1...7 so-
wie 8...17 werden die Ausgänge aktiviert. Der
angesteuerte Ausgang bleibt so lange aktiviert,
wie der Status der die Betätigung verursachen-
den Eingänge sich nicht verändert.
1
BEDINGTE AUS-
GANGSSTEUERUNG

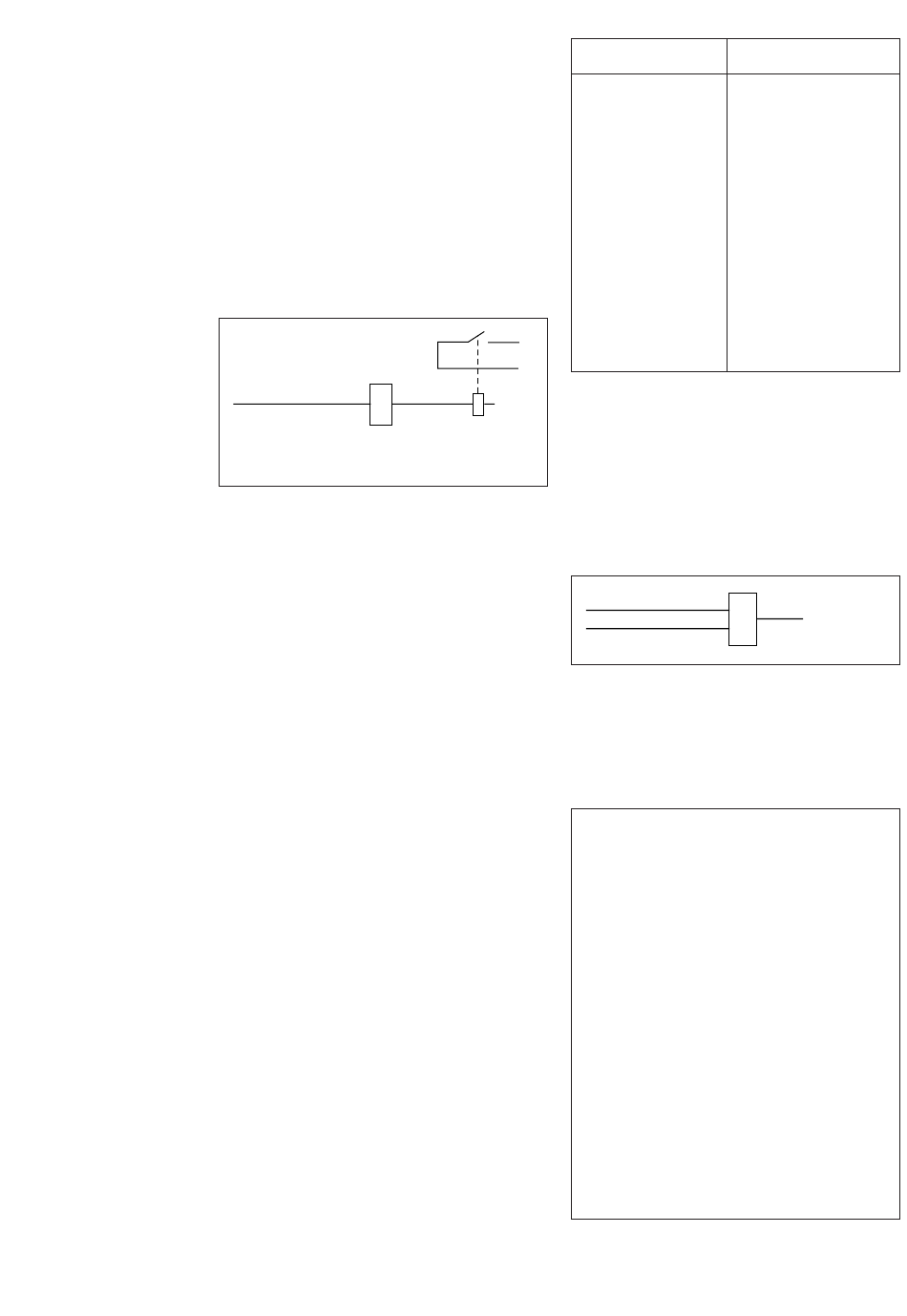

Abb. 11 Funktionsprinzip der bedingten Steue-
rung.
Die Prinzipien der Programmierung und der
Programmaufbau der bedingten Ausgangs-
steuerung sind gleich wie bei der Verriegel-
ungslogik. Es bestehen die folgenden Unter-
schiede zwischen diesen beiden Logikprogram-
men:
- Die Codes für die Ausgänge OPEN1...6 und
CLOSE1...6
- Die Ausgänge SIGNAL5 und 6 können mit
dem Programm für die bedingte Steuerung
angesteuert werden.
Das Programm für die bedingte Ausgangs-
steuerung wird unter Verwendung der SPA-
Protokoll-Befehle M200...M300 anschließend
an das Verriegelungsprogramm geschrieben.
Diese beiden Programme haben einen gemein-
samen END-Befehl.
Die Ausgangscodes lauten wie folgt:
Beispiel 8: Im Beispiel 7 wurde eine Verriege-
lungslogik eingestellt. In diesem Beispiel wird
dem Ausgang SIGNAL5 eine Logik für den
AUSGANG
OPEN1...6/CLOSE1...6,
entriegelten Betrieb hinzugefügt.
SIGNAL5 ODER 6
Der Ausgang SIGNAL5 wird in folgendem Fall
aktiviert:
- Der Trenner 3 ist offen und der Eingangska-
Abb. 12 Detailliertes Logikdiagramm der be-
dingten Steuerung zu Beispiel 8.
Die oben beschriebene Logik für die bedingte
Steuerung wird mit den folgenden Befehlen in
Betrieb genommen:
Ausgangscode
220
221
222
223
224
225
226
227
228
229
230
231
40
41
nal 9 ist angeregt.
204
&
9
...
; Verriegelungslogik-Befehlszeilen
M200...M210
>99WM211:LOAD 204:XX
; Einlesen des Schaltzustandes "offen" für
Trennschalter 3
>99WM212:AND 9:XX
; Einlesen des Status "aktiv" für Eingang
INPUT9
>99WM213:OUT 40:XX
; Aktivieren des Ausgangs SIGNAL5
>99WM214:END:XX
; Ende des Programms
>99WS198:1:XX
; Wechseln des Programms in den Modus
"Betrieb"
>99WS199:1:XX
; Das Programm in Betrieb nehmen
>99WV151:1:XX
; Abspeichern der Programmparameter
Definition
OPEN1
CLOSE1
OPEN2
CLOSE2
OPEN3
CLOSE3
OPEN4
CLOSE4
OPEN5
CLOSE5
OPEN6
CLOSE6
SIGNAL5
SIGNAL6
40
SIGNAL 5
17
