Die Abzweigschutz- und Steuereinheiten SPAC
538 C und SPAC 638 C wurden für den gerich-
teten und ungerichteten Überstromschutz so-
wie für den gerichteten Erdschluß-schutz ent-
wickelt. Für den gerichteten und ungerichteten
Überstromschutz enthält die Einheit zwei
zweiphasige Überstrom-Richtungsrelais-Bau-
gruppen SPCS 4D11 und SPCS 4D12. Für den
Erdschlußschutz ist eine Erdstromrichtungs-
relais-Baugruppe SPCS 3C4 vorgesehen.
Die in die Einheit integrierte Steuerbaugruppe
SPTO 6D3 zeigt über LED-Leuchtmelder vor
Ort den Schaltzustand von maximal sieben
Trennern und/oder Leistungsschaltern an. Fer-
ner ermöglicht diese Baugruppe die Übertragung
des Schaltzustandes der Leistungsschalter und
Trenner zur Stationsleittechnik. Über die
Stationsleittechnik können außerdem bis zu
sechs Schaltgeräte ein- und ausgeschaltet wer-
den. Die Schaltzustandsanzeigen und die Steuer-
signale werden über den seriellen Bus übertra-
gen. Über die Druck-taster auf der Frontplatte
der Steuerbaugruppe ist auch eine Vorort-Betä-
tigung möglich.
Die automatische Wiedereinschaltfunktion ist
in die Steuerbaugruppe integriert. Sie ermög-
Uo

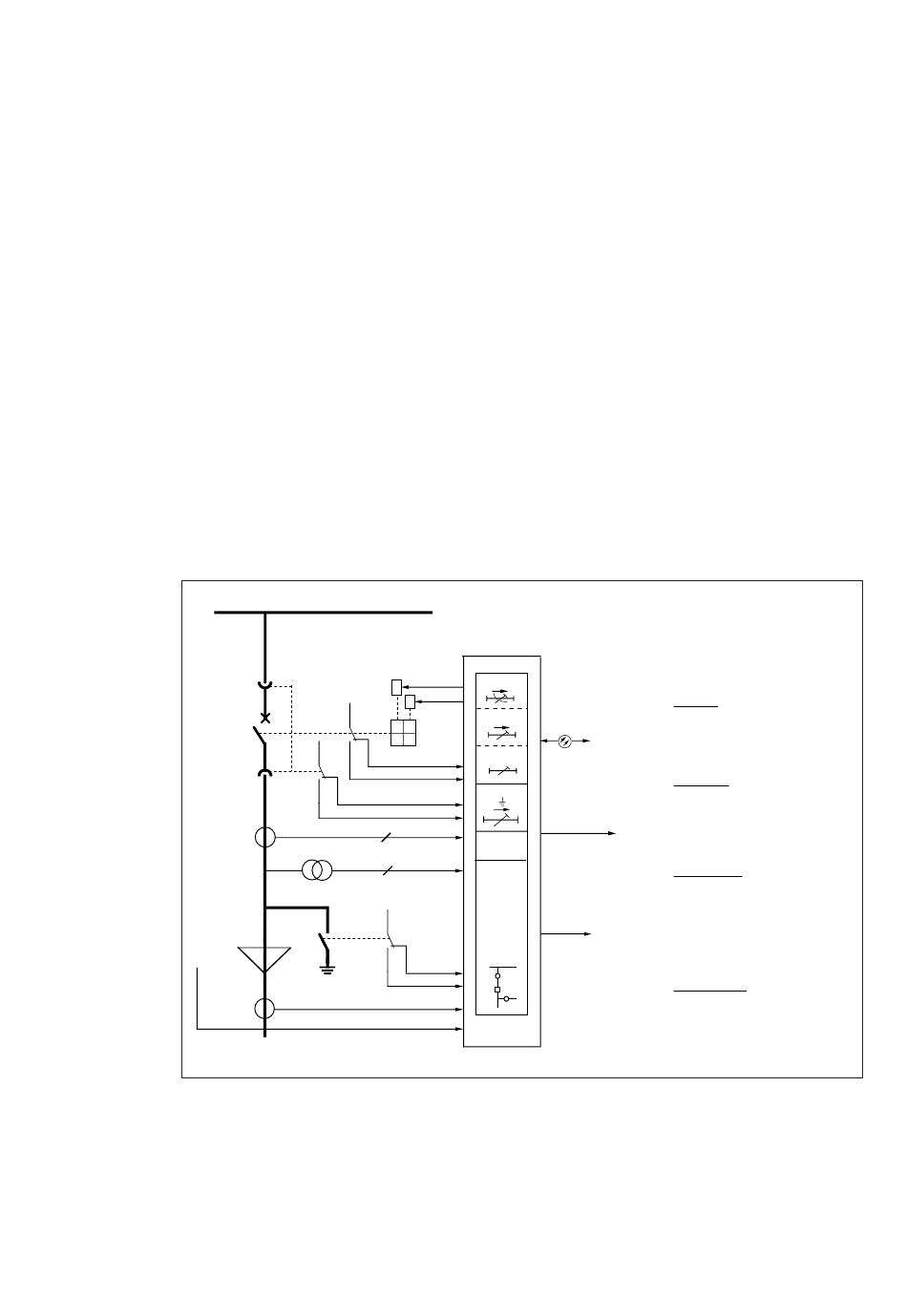

Abb. 2. Grundfunktionen der integrierten Abzweigschutz- und Steuereinheiten SPAC 538 C und
638 C.
licht maximal fünf schnelle und/oder verzögerte
automatische Wiedereinschaltungen.
Die Steuerbaugruppe kann die Werte der drei
Phasenströme und der drei verketteten Span-
nungen messen und anzeigen. Die Werte der
Wirk- und Blindleistung können über zwei mA-
Eingänge oder mit Hilfe der internen Strom-
und Spannungssignale gemessen werden. Bei
Verwendung der mA-Eingänge sind externe
Meßwertumformer erforderlich.
Die Energie kann anhand der gemessenen
Leistungswerte berechnet oder durch Verwen-
dung eines Einganges als Energie-Impulszähler
ermittelt werden. Die gemessenen Werte kön-
nen vor Ort als skalierte Werte angezeigt sowie
über den SPA-Bus zur Leittechnik übertragen
werden.
Die Überstrom- und Erdstromrichtungsrelais-
Baugruppen messen und registrieren die drei
Phasenströme, die drei verketteten Spannungen
sowie den Erdstrom und die Verlagerungs-
spannung. Alle gemessen und registrierten Wer-
te werden vor Ort angezeigt und können über
den SPA-Bus zum Stationsleitsystem übertra-
gen werden.
2I>
O
Ι
SERIELLER
2I>>
BUS
2I>>>
I
SIGNALÜBER-
TRAGUNG
3
3
I
U
P
Q
E
BEREIT
O -> I
O <-> I
Io
SPAC 538 C
SPAC 638 C
SCHUTZ
- ÜBERSTROM, GERICHTET
ODER UNGERICHTET
- ERDSCHLUß, GERICHTET
MESSUNG
- PHASENSTRÖME
- VERKETTETE SPANNUNGEN
- WIRK- UND BLINDLEISTUNG
- ENERGIE
STEUERUNG
- STATUS VON LEISTUNGS- UND
TRENNSCHALTERN
- VOR-ORT- UND FERN-
STEUERUNG
- BLINDSCHALTBILD
- VERRIEGELUNG
AUTOMATION
- AUTOMATISCHE
WIEDEREINSCHALTUNG
