ABB SPAC C series Betriebsanleitung Und Technische Beschreibungen Seite 7

X0
X1
U11 U10
U6

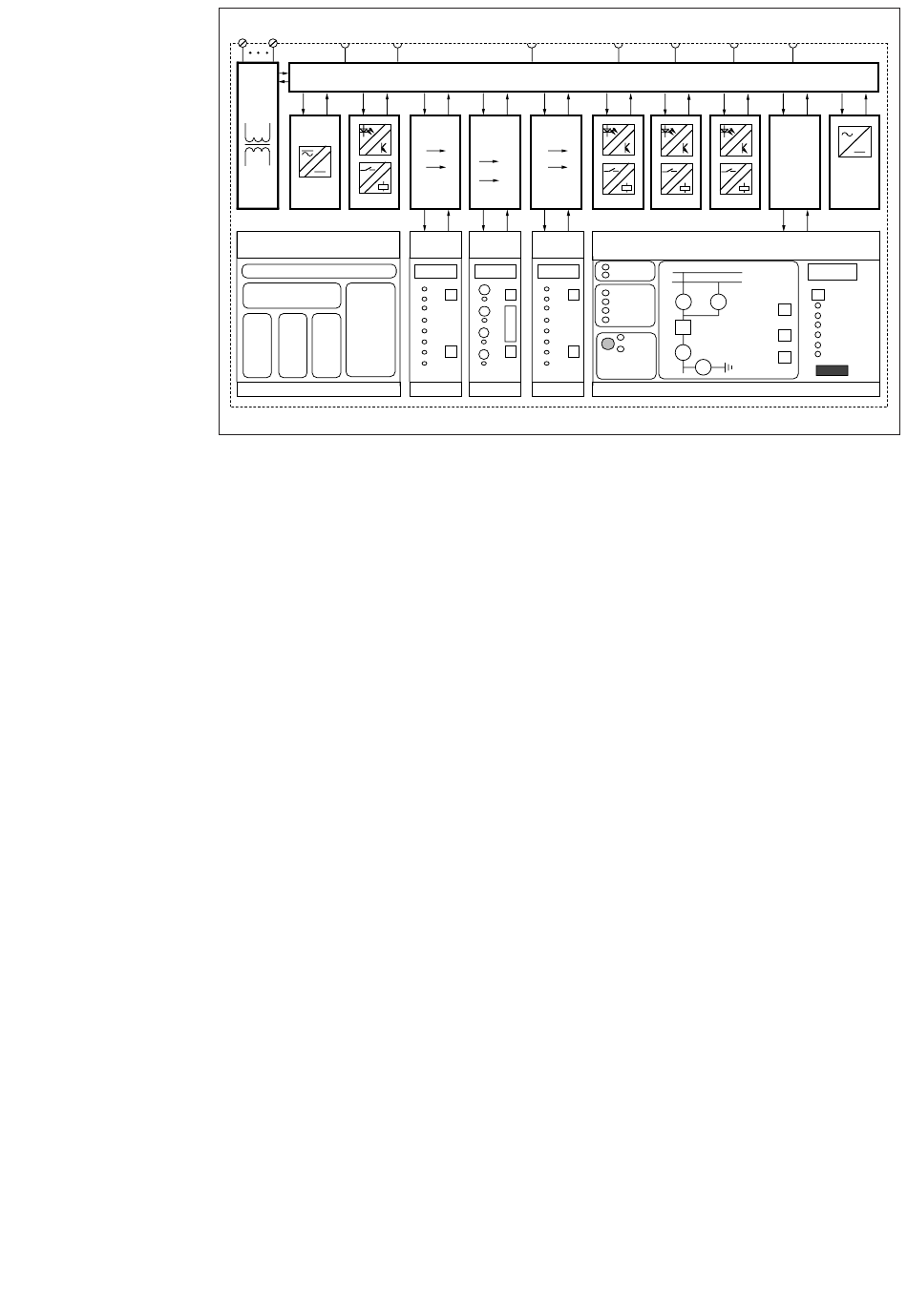

Abb. 3. Blockschaltbild der Abzweigschutz- und Steuereinheit SPAC 538 C
U1 Zweiphasige Überstrom-Richtungsrelais-Baugruppe SPCS 4D11
U2 Erdstromrichtungsrelais-Baugruppe SPCS 3C4
U3 Zweiphasige Überstrom-Richtungsrelais-Baugruppe SPCS 4D12
U4 Steuerbaugruppe SPTO 6D3
U5 Meßbaugruppe SPTM 8A1, SPTM 6A2 oder SPTM 6A3
U6 E/A-Baugruppe SPTR 6B19 für den Schutz
U7...U9 E/A-Baugruppen SPTR 4D1 oder SPTR 4D2 (3 Stück) für die Steuerbaugruppe
U10 Stromversorgungs-Baugruppe SPGU 240 A1 oder SPGU 48 B2
U11 Eingangswandler-Baugruppe SPTE 8C3
X0 Schraubklemmen
X1...X6 Mehrpolige Steckkontaktleisten
SERIAL PORT Anschluß für serielle Datenübertragung
X2 SERIAL PORT
2I> 2I>
Io> Io>
2I>> 2I>>
Io>>
2I>>> 2I>>>
U1 U2 U3
X3 X4 X5
O <-> I
U7 U8 U9
X6
I
U
P
Q
U x I
E
U5
U4
7
