Schutzfunktionen

Zweiphasiger
gerichteter
Überstromschutz
Erdschlußschutz
8
Die zweiphasige Überstrom-Richtungsrelais-
Baugruppe SPCS 4D11 enthält einen drei-
stufigen Überstromschutz mit zwei gerichteten
Überstromstufen, und zwar einer Überstrom-
stufe I> und einer Hochstromstufe I>>, sowie
einer ungerichteten Hochstromstufe I>>>.
Zur Anregung der Überstromstufe I> bzw. der
Hochstromstufe I>> werden zwei Phasenströme
(I und I ) und zwei verkettete Spannungen
L1 L3
(U und U ) gegenüber der Phase gemessen,
23 12
deren Strom gemessen wird. Der Grundwinkel
ϕ
der Richtungsmessung bildet aus der dem
b
Phasenstrom gegenüberstehenden verketteten
Spannung einen in negativer Richtung um
0...90° verschobenen Winkel. Eine Anregung
erfolgt, wenn der Strom in einer der beiden
Phasen den Einstellwert überschreitet und der
Phasenwinkel zwischen Spannung und Strom
innerhalb des Anregungssektors ±80° liegt. Nach
Ablauf der eingestellten Verzögerungszeit gibt
die Überstrombaugruppe ein Auslösesignal an
die angeregte Stufe ab.
Die ungerichtete Hochstromstufe I>>> wird
angeregt, wenn der Strom in einer der beiden
Phasen den Einstellwert der Stufe überschreitet
und gibt nach Ablauf der eingestellten Auslöse-
zeit ein Auslösesignal ab. Diese Stufe dient als
Reserveschutz für dreiphasige Nahkurzschlüsse,
bei denen aufgrund zu niedriger Fehlerspannung
kein Richtungsentscheid möglich ist.
Die Erdstromrichtungsrelais-Baugruppe SPCS
3C4 enthält einen zweistufigen gerichteten
Erdschlußschutz. Der Erdschlußschutz mißt den
Erdstrom und die Verlagerungsspannung. Er
spricht an, wenn die Verlagerungsspannung den
eingestellten Ansprechwert überschreitet und
die gemessenen Werte für den Strom und den
Phasenwinkel den Anregewert Iϕ> überschrei-
ten. Nach Ablauf der eingestellten Auslösezeit
gibt die Überstromstufe ein Auslöesignal ab.
Die Hochstromstufe funktioniert auf dieselbe
Weise, d.h., wenn die Verlagerungsspannung
Die Überstromstufe I> arbeitet mit einer strom-
unabhängigen oder stromabhängigen Auslöse-
charakteristik, während die Hochstromstufen
I>> und I>>> mit einer stromunabhängigen
Auslösecharakteristik arbeiten.
Die zweiphasige Überstrom-Richtungsrelais-
Baugruppe SPCS 4D12 mißt die Phasenströme
I und I sowie die verketteten Spannungen
L1 L2
U und U .
23 31
I
L1
Arbeits-
bereich
U
1
ϕ
Sperrbereich
U
3

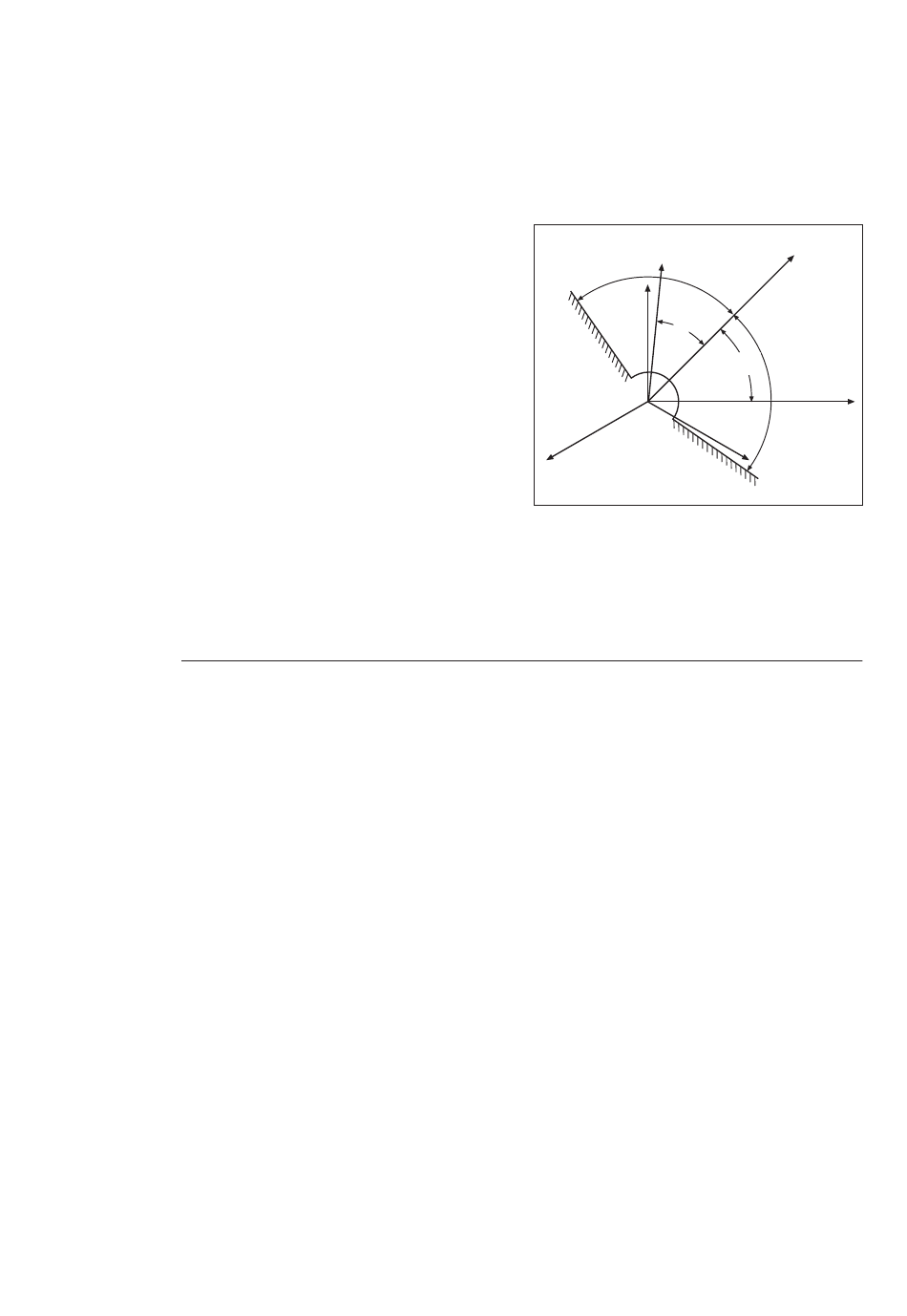

Abb. 4. Bestimmung des Grundwinkels ϕ
die Richtungsmessung der Überstromricht-
ungsrelais-Baugruppe SPCS 4D_. Der Grund-
winkel ϕ
im Bild ist auf -45° eingestellt. Der
b
Wert des Winkels ϕ wird im Anzeigefeld der
Baugruppe angezeigt.
den eingestellten Ansprechwert überschreitet
und die gemessene Werte für den Strom und
den Phasenwinkel den Anregewert Iϕ>> über-
schreiten. Nach Ablauf der eingestellten Aus-
lösezeit gibt die Überstromstufe ein Auslöse-
signal ab.
Die Hochstromstufe der Erdstromrichtungs-
relais-Baugruppe kann so gewählt werden, daß
sie in der gleichen Richtung wie die Überstrom-
stufe oder in entgegengesetzter Richtung arbei-
tet.
ϕ
b
ϕ
b =-45°
U
23
U
2
für
b
