Verriegelung

Ein Verriegelungsprogramm wird in gewissen
Situationen zur Sperrung des Befehls zum Öff-
nen oder Schließen für ein steuerbares Schalt-
gerät verwendet. In der Praxis gibt die Verrie-
gelung in der Steuerbaugruppe Steuerfunktionen
frei, d.h., alles was durch die Verriegelung nicht
freigegeben ist, ist gesperrt.
Zum Zwecke der Verriegelung verarbeitet die
Steuerbaugruppe den Status der Eingänge IN-
PUT 1...7 und 8...17. Das Verriegel-
ungsprogramm gibt das Öffnen oder Schließen
eines steuerbaren Schaltgerätes frei, aber es muß
unter Verwendung der Orts-Drucktaster, über
den seriellen Bus oder die Eingänge INPUT
8...17 noch ein separater Befehl zum Öffnen
oder Schließen gegeben werden.
BEFEHL ÖFFNEN/
SCHLIEßEN
&
FREIGABE DURCH
VERRIEGELUNG

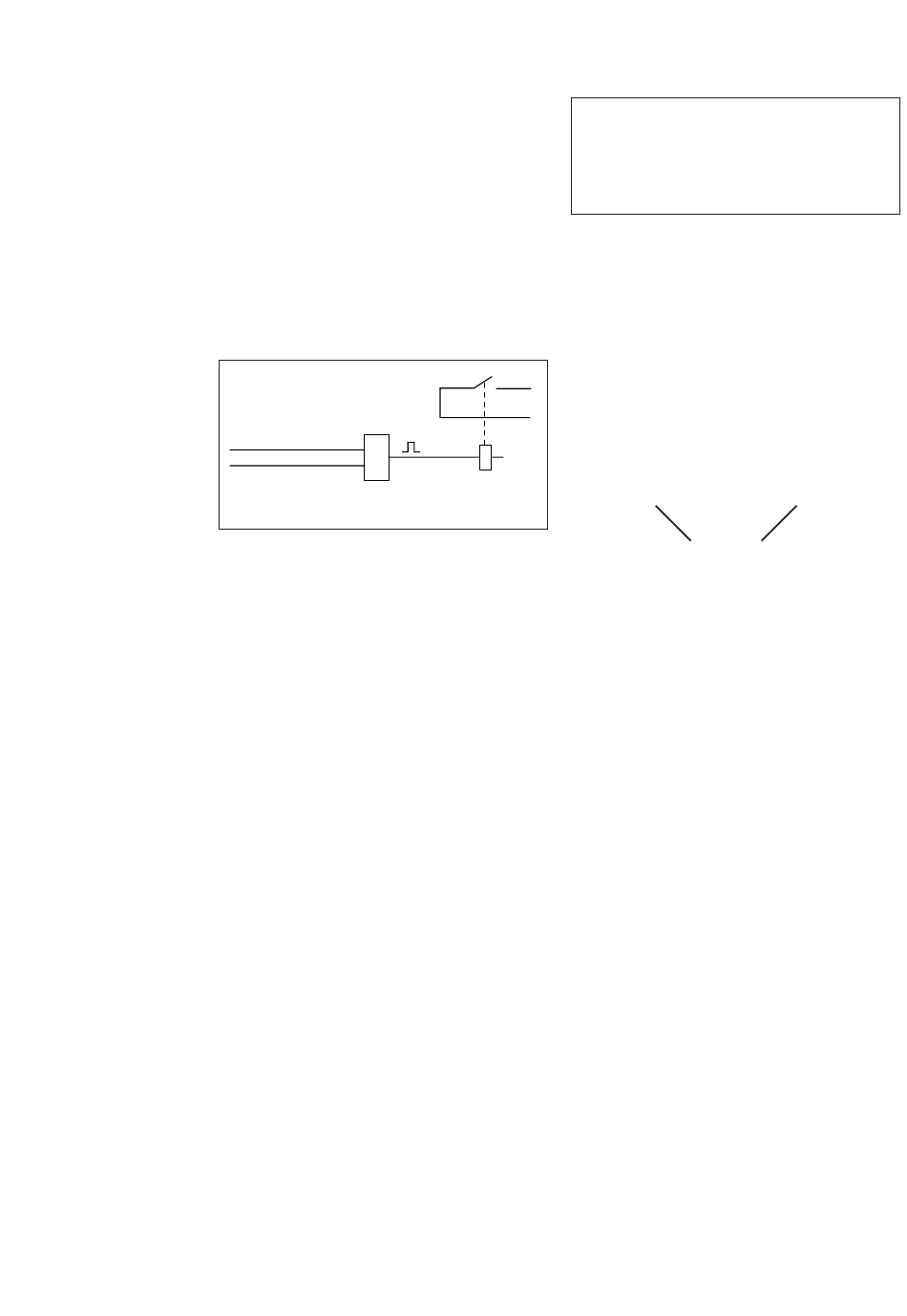

Abb. 8 Das Funktionsprinzip der Ausgänge
OPEN und CLOSE.
Bei Parameter S198 = 0 befindet sich die Bau-
gruppe im Einstell-Modus, und bei S198 = 1 im
Betriebsmodus. Wenn die Steuerbaugruppe sich
im Betriebsmodus befindet und die Verrie-
gelungen in Betrieb sind, leuchtet die LED
INTERLOCK. Im Betriebsmodus wird das
Verriegelungsprogramm ausgeführt, und es kann
durch den Bediener nicht geändert werden. Die
durch das Verriegelungsprogramm freigegebe-
nen Schalthandlungen können ausgeführt wer-
den.
Im Einstell-Modus wird das Verriegelungspro-
gramm nicht ausgeführt, und es können Pro-
grammänderungen vorgenommen werden. In
diesem Modus ist die Steuerung des Schalt-
gerätes nicht gestattet, mit Ausnahme des Falles,
daß die Verriegelungsfunktionen gänzlich au-
ßer Betrieb gesetzt werden. Die Verriegelungs-
funktionen werden im Einstell-Modus program-
miert.
Die Verriegelungslogik, falls sie verwendet wird,
wird immer sowohl im Orts- als auch im
Fernsteuerungsmodus und bei Eingabe der
Steuerbefehle über die Eingangskanäle 8...17
berücksichtigt. Das Verriegelungsprogramm
wird alle 20 ms ausgeführt. Beim Einstellen von
S199 kann die Verriegelung ganz außer Betrieb
gesetzt werden.
Beispiel 4: Im Beispiel 2 wurde eine Konfigu-
ration eingestellt. Falls die Verriegelungsfunkti-
onen nicht verwendet werden, wird die Einstel-
lung mit den folgenden Befehlen fortgesetzt:
Wenn, wie in diesem Falle, die Verriegelungs-
funktionen nicht verwendet werden, kann der
Wert 1 für den Parameter S198 nicht einge-
geben werden. Die Schaltzustandsanzeige und
die Steuerung von Schaltgeräten funktionieren
jedoch normal.
Die Verriegelungsfunktionen werden über den
SPA-Bus unter Verwendung einer Program-
miersprache entsprechend der Norm DIN 19239
eingestellt. Die Struktur des Programmbefehls
t
sieht wie folgt aus:
AUSGANG ÖFFNEN/
SCHLIEßEN
OPERATION ist ein Logikbefehl.
OPERAND ist ein Code eines Eingangs oder
Ausgangs oder eines Zwischenregisters bzw.
speziellen Registers.
Es werden die folgenden Logikbefehle verwen-
det:
LOAD
LOADN Liest den invertierten Status eines
AND
ANDN
OR
ORN
OUT
END
Für die Eingänge INPUT1...7 wird zu jedem
Status, nämlich "offen", "geschlossen" oder "un-
bestimmt", ein Operandencode definiert. Zum
Aktivieren des Status der Eingänge kann IN-
PUT8...17 als Operand in der Logik verwendet
werden.
>99WS199:0:XX
; Verriegelungsfunktionen außer
Betrieb setzen
>99WV151:1:XX
; Eingestellte Parameter speichern
OPERATION
LOADN 2
Liest den Status eines Eingangs
oder eines Registers.
Eingangs oder eines Registers.
UND-Operation
UND-NICHT-Operation
ODER-Operation
ODER-NICHT-Operation
Ausgabe an einen Ausgang oder
ein Register
Ende des Programms
OPERAND
13
