Ausgänge
Beispiel 9: Programmierung von Eingang IN-
PUT8. Die Programmierung kann im Betriebs-
modus durchgeführt werden.
>99W8S2:1:XX
; Eingang 8 als Status "Aktiv HIGH"
definieren
>99W8S3:40:XX
; Eingang 8 zur Aktivierung des Ausgangs
SIGNAL5 definieren
>99W8S4:20:XX
; Eingang 8 zur Aktivierung des Ausgangs-
impulses OPEN1 definieren
>99WV151:1:XX
; Speicherung der eingestellten Parameter
Falls ein Eingangskanal zur Sperrung eines
Steuerungsbefehls verwendet wird, ist das Öff-
nen oder Schließen eines Schaltgerätes so lange
gesperrt, wie der Eingang angesteuert ist. Falls
die Verriegelungsfunktionen außer Betrieb ge-
setzt werden (S199 = 0), können die Eingangs-
Die Steuerbaugruppe SPTO 6D3 verfügt über
14 Ausgänge: 2 Signalausgänge (SIGNAL5 und
6) sowie 12 Steuerungsausgänge (OPEN1...6
und CLOSE1...6). Für die Einstellung werden
die Ausgänge wie folgt codiert:
Ausgang
Ausgangscode Ausgangscode
für die Konfi-
guration und
Verriegelung
OPEN1
20
CLOSE1
21
OPEN2
22
CLOSE2
23
OPEN3
24
CLOSE3
25
OPEN4
26
CLOSE4
27
OPEN5
28
CLOSE5
29
OPEN6
30
CLOSE6
31
SIGNAL5
40
SIGNAL6
41
Die Ausgänge OPEN1 und CLOSE1, OPEN2
und CLOSE2 usw. stellen immer Paare dar. Der
Ausgang OPEN dient zum Öffnen eines Schalt-
gerätes, und der Ausgang CLOSE zum Schlie-
ßen desselben Schaltgerätes.
Die Ausgänge OPEN und CLOSE können auf
vier Arten gesteuert werden:
- Orts-Steuerung, unter Verwendung der Druck-
taster OPEN und CLOSE
kanäle nicht zur Sperrung der Ausgänge OPEN
und CLOSE verwendet werden.
Falls der Eingang 11 als Energieimpulszähler
oder der Eingang 10 als Steuereingang zur Sper-
rung der automatischen Wiedereinschaltung
arbeitet, können sie nicht noch für andere Zwek-
ke verwendet werden. In der Vorgabe-Einstel-
lung arbeiten die Eingangskanäle 8...17 als all-
gemeine Eingangskanäle und können keine
Ausgänge aktivieren oder sperren.
EINGANG INPUT8
AUSGANG SIGNAL5
AUSGANG OPEN1

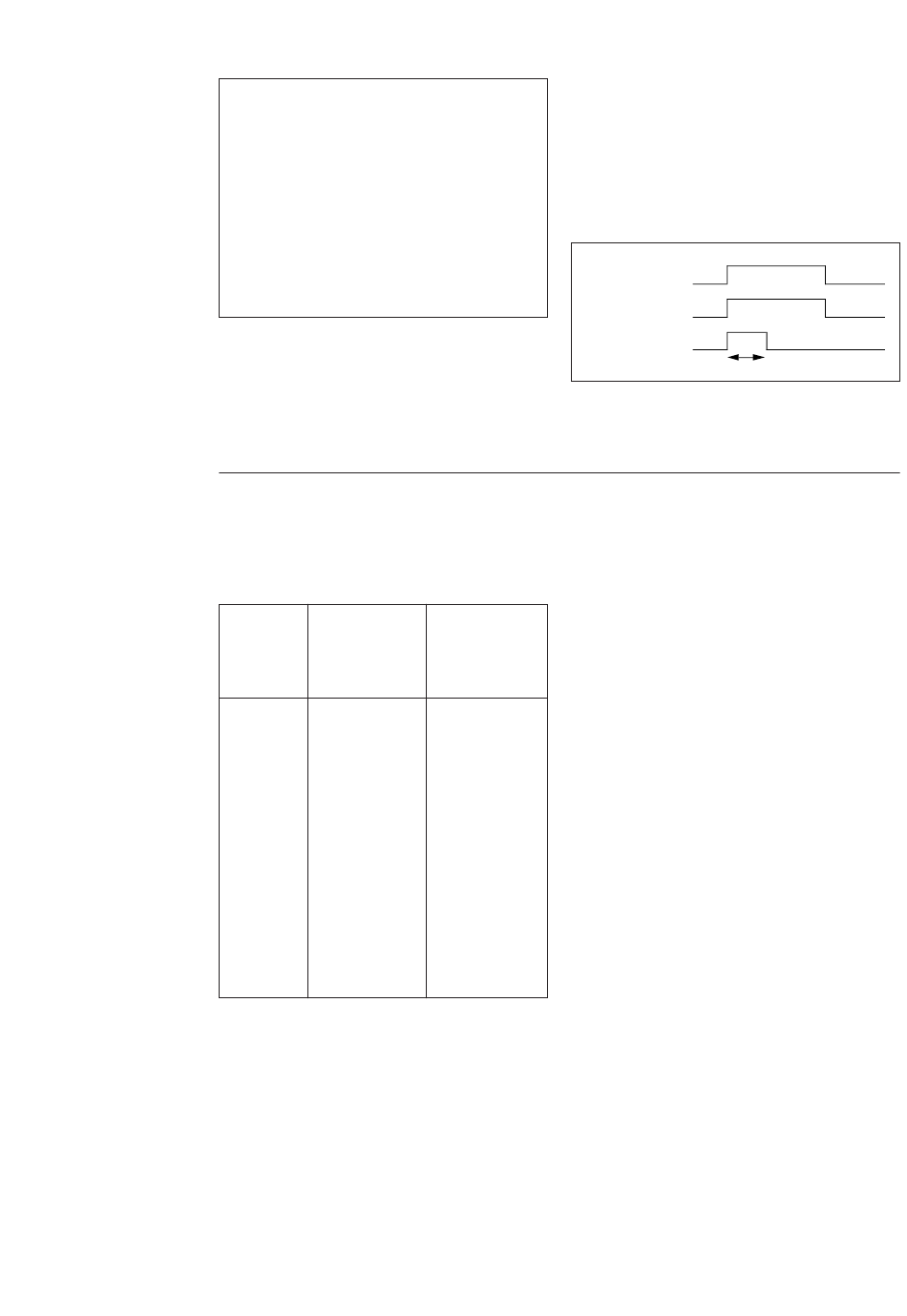

Abb. 13. Betätigung des Ausgangs SIGNAL5
und OPEN1, wenn der Eingang INPUT8 von
Beispiel 9 angesteuert ist.
- Fernsteuerung, durch Übertragung von Be-
fehlen über den seriellen Bus
- Fernsteuerung, unter Verwendung der binä-
ren Eingänge INPUT8...17, siehe Kapitel "Ein-
gänge INPUT8...17"
-Mit der Logik für die bedingte Steuerung,
siehe Kapitel "Bedingte Steuerung"
für die beding-
te Steuerung
Die Ausgänge OPEN und CLOSE für die Steu-
erung eines Leistungsschalters werden zusätz-
lich durch die WE-Funktion gesteuert, falls
220
diese verwendet wird.
221
222
Details betreffend der Definition der mit den
223
Ausgängen OPEN und CLOSE gesteuerten
224
Schaltgeräte sind im Kapitel "Konfiguration"
225
enthalten.
226
227
Bei Verwendung der ersten drei Betriebsarten
228
geben die Ausgänge OPEN und CLOSE ent-
229
sprechende Impulse ab. Vor der Aktivierung des
230
Ausgangs muß die Verriegelungslogik die Betä-
231
tigung freigeben.
40
41
Die Impulslängen der Ausgänge für Öffnen und
Schließen werden durch die SPA-Bus-Varia-
blen V5 und V6 definiert. Die Definitionen
müssen für den Kanal durchgeführt werden, der
dem zu steuernden Schaltgerät zugeordnet ist.
Die Impulslänge kann im Bereich von 0,1 s bis
100 s mit einer Auflösung von 0,1 s definiert
werden.
AKTIVIERT
NICHT AKTIVIERT
AKTIVIERT
NICHT AKTIVIERT
AKTIVIERT
NICHT AKTIVIERT
Mit V5 definiert
