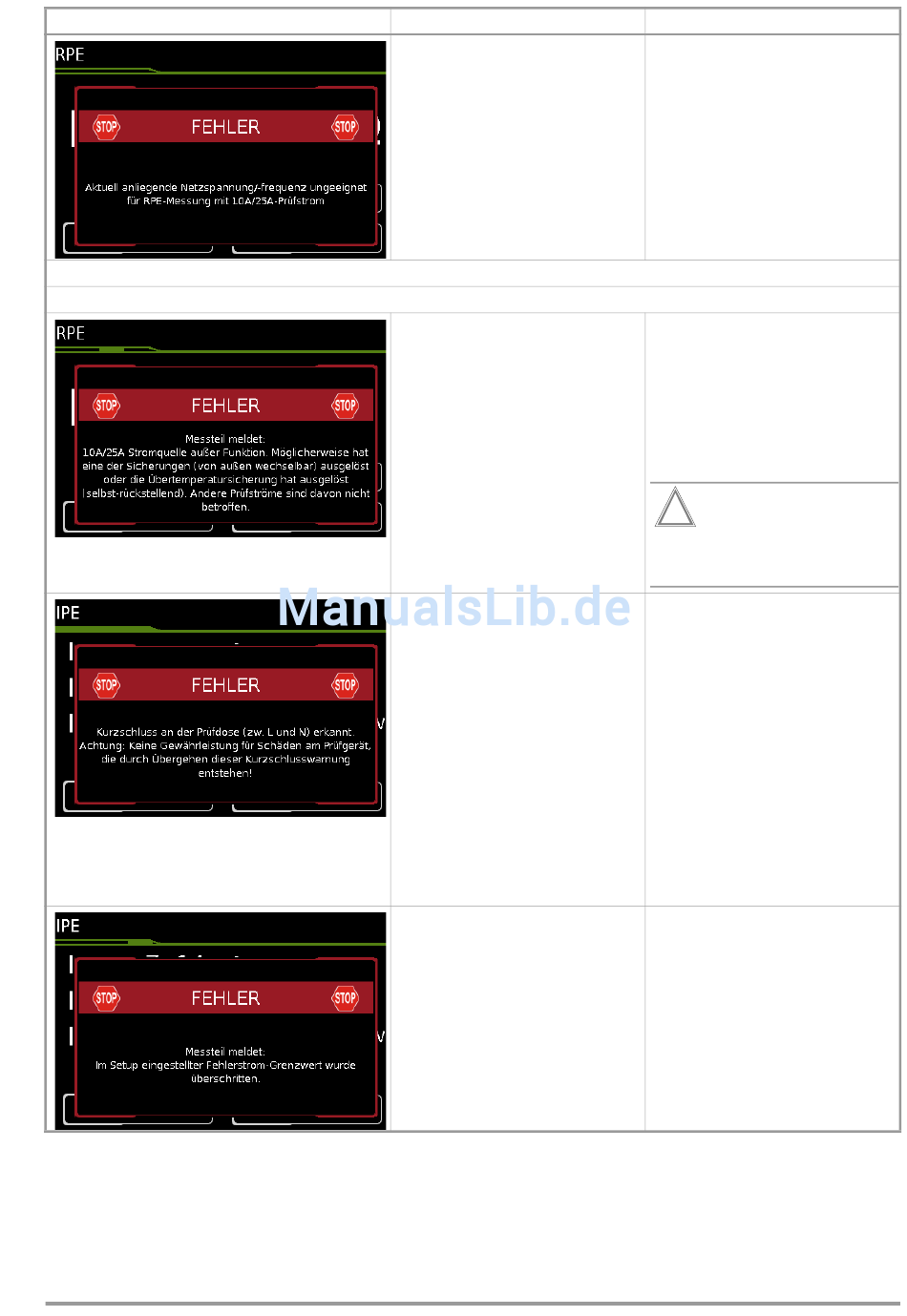

Anschlussfehler an der Prüfdose
GMC-I Messtechnik GmbH
mögliche Ursachen
– Die aktuelle Netzspannung am
Prüfgerät SECUTEST ist außerhalb
des für eine 10 A/25 A-R
sung erlaubten Bereiches
(110...120 V oder 220...240 V).
– Die Prüfsonde P1 ist nicht ange-
schlossen.
oder
– Der 10 A/25 A-Trafo des Prüfgeräts
ist überhitzt.
oder
– Eine der Schmelzsicherungen ist
defekt (Sicherungshalter nähe
Netzeingang).
– An der Prüfdose wurde ein Kurz-
schluss zwischen L und N erkannt.
– Am Prüfgerät SECUTEST ist ein
Prüfling angeschlossen und in
Betrieb genommen worden, der
mit seinem Ableitstrom (gemessen
über Differenzstrom-Methode) den
im SETUP eingestellten Grenzwert
überschreitet.
Maßnahmen zur Abhilfe
➭ Die 10 A/25 A-R
nur zur Verfügung, wenn die Netz-
-Mes- spannung zwischen 220 V und
PE
240 V bei 50 Hz oder 60 Hz bzw.
zwischen 110 V und 120 V bei
50 Hz oder 60 Hz liegt.
➭ Wenn Sie mit dem Prüfgerät
SECUTEST in einem Netz arbeiten,
welches nicht in diesem Span-
nungsbereich liegt, verwenden Sie
bitte einen der 200 mA-Prüfströme
zur Bestimmung des Schutzleiter-
widerstandes.
➭ Wiederholen Sie die Messung mit
angeschlossener Sonde P1.
➭ Überprüfen Sie die Sicherungen
oder tauschen Sie diese aus.
➭ Wählen Sie einen anderen Prüf-
strom (z. B. 200 mA) oder warten
Sie solange bis der Trafo gekühlt ist
und wiederholen Sie dann die Mes-
sung.
!
Achtung!
Die 10 A/25 A-Messung ist
nicht zum Dauerbetrieb ge-
eignet!
➭ Überprüfen Sie, ob der Prüfling de-
fekt ist.
➭ U. U. wird bei Prüflingen, die zum Be-
trieb an einer mit 16 A abgesicherten
Steckdose vorgesehen sind ein Kurz-
schluss erkannt, wenn diese z. B.
einen Kaltleiter enthalten (beispiels-
weise große Scheinwerfer).
Verwenden Sie zur Prüfung solcher
Geräte unbedingt einen Drehstrom-
Prüfadapter (z. B. AT3-IIIE).
➭ Sie können auf eigene Verantwor-
tung diese Kurzschlussmeldung
übergehen und den Prüfling trotz-
dem in Betrieb nehmen – Schäden,
die durch Übergehen dieser War-
nung entstehen, sind von der Ge-
währleistung ausgeschlossen!
➭ Wenn der Prüfling regulär einen
Ableitstrom über 10 mA erzeugt
(z. B. große Heizgeräte), dann er-
höhen Sie vorübergehend im
SETUP den Wert für den „Fehler-
stromschutz" auf 30 mA und ver-
suchen Sie es erneut.
➭ Wenn für diesen Prüfling solche
Werte nicht zu erwarten sind, oder
der Wert für „Fehlerstromschutz"
im Setup bereits auf 30 mA einge-
stellt ist, dann liegt am Prüfling wo-
möglich ein Erdschlussfehler vor.
-Messung steht
PE
59
