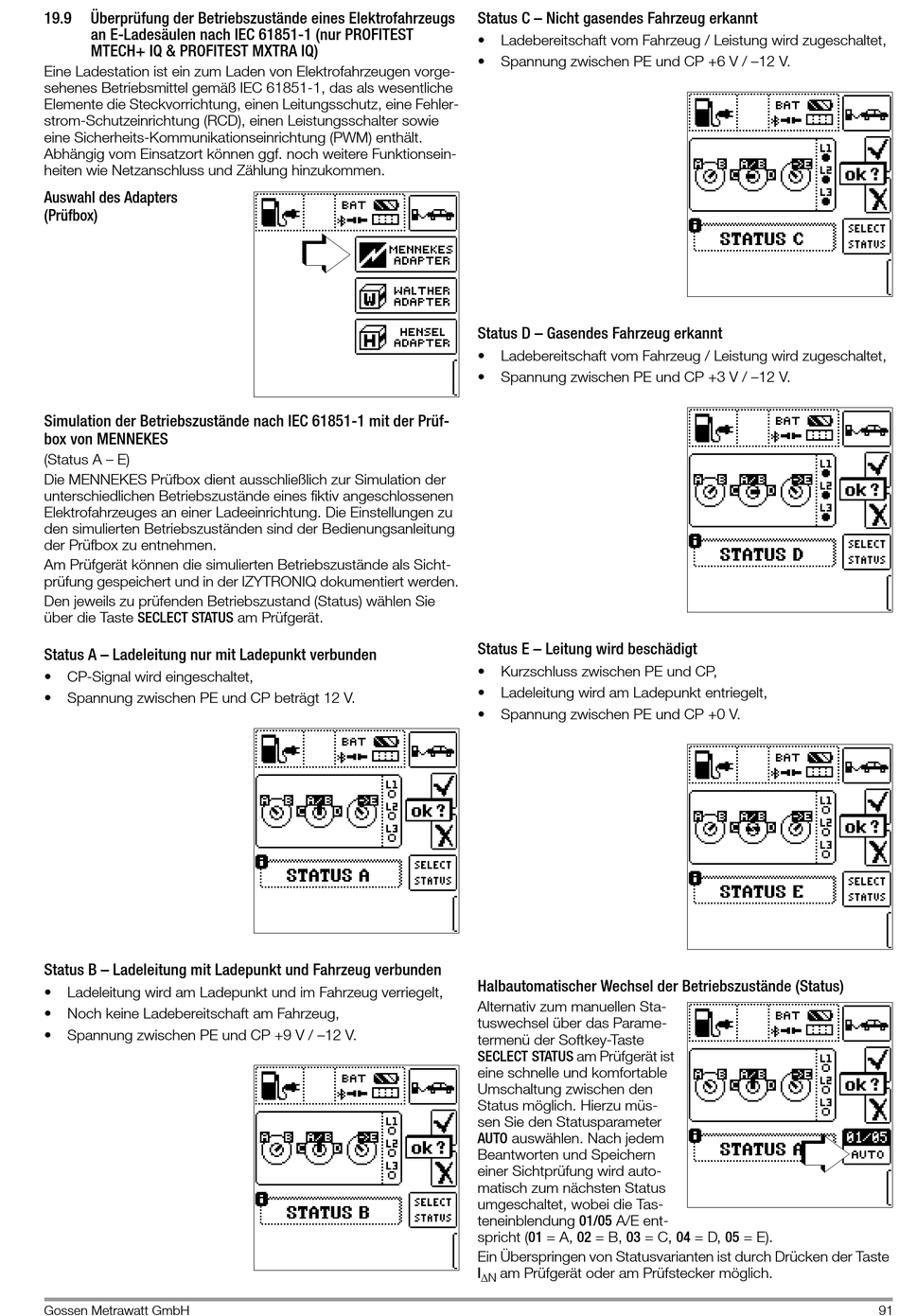

19.9 Überprüfung der Betriebszustände eines Elektrofahrzeugs
an E-Ladesäulen nach IEC 61851-1 (nur PROFITEST
MTECH+ IQ & PROFITEST MXTRA IQ)
Eine Ladestation ist ein zum Laden von Elektrofahrzeugen vorge-
sehenes Betriebsmittel gemäß IEC 61851-1, das als wesentliche
Elemente die Steckvorrichtung, einen Leitungsschutz, eine Fehler-
strom-Schutzeinrichtung (RCD), einen Leistungsschalter sowie
eine Sicherheits-Kommunikationseinrichtung (PWM) enthält.
Abhängig vom Einsatzort können ggf. noch weitere Funktionsein-
heiten wie Netzanschluss und Zählung hinzukommen.
Auswahl des Adapters
(Prüfbox)
Simulation der Betriebszustände nach IEC 61851-1 mit der Prüf-
box von MENNEKES
(Status A – E)
Die MENNEKES Prüfbox dient ausschließlich zur Simulation der
unterschiedlichen Betriebszustände eines fiktiv angeschlossenen
Elektrofahrzeuges an einer Ladeeinrichtung. Die Einstellungen zu
den simulierten Betriebszuständen sind der Bedienungsanleitung
der Prüfbox zu entnehmen.
Am Prüfgerät können die simulierten Betriebszustände als Sicht-
prüfung gespeichert und in der IZYTRONIQ dokumentiert werden.
Den jeweils zu prüfenden Betriebszustand (Status) wählen Sie
über die Taste SECLECT STATUS am Prüfgerät.
Status A – Ladeleitung nur mit Ladepunkt verbunden
• CP-Signal wird eingeschaltet,
• Spannung zwischen PE und CP beträgt 12 V.
Status B – Ladeleitung mit Ladepunkt und Fahrzeug verbunden
• Ladeleitung wird am Ladepunkt und im Fahrzeug verriegelt,
• Noch keine Ladebereitschaft am Fahrzeug,
• Spannung zwischen PE und CP +9 V / –12 V.
Gossen Metrawatt GmbH
Status C – Nicht gasendes Fahrzeug erkannt
• Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet,
• Spannung zwischen PE und CP +6 V / –12 V.
Status D – Gasendes Fahrzeug erkannt
• Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet,
• Spannung zwischen PE und CP +3 V / –12 V.
Status E – Leitung wird beschädigt
• Kurzschluss zwischen PE und CP,
• Ladeleitung wird am Ladepunkt entriegelt,
• Spannung zwischen PE und CP +0 V.
Halbautomatischer Wechsel der Betriebszustände (Status)
Alternativ zum manuellen Sta-
tuswechsel über das Parame-
termenü der Softkey-Taste
SECLECT STATUS am Prüfgerät ist
eine schnelle und komfortable
Umschaltung zwischen den
Status möglich. Hierzu müs-
sen Sie den Statusparameter
AUTO auswählen. Nach jedem
Beantworten und Speichern
einer Sichtprüfung wird auto-
matisch zum nächsten Status
umgeschaltet, wobei die Tas-
teneinblendung 01/05 A/E ent-
spricht (01 = A, 02 = B, 03 = C, 04 = D, 05 = E).
Ein Überspringen von Statusvarianten ist durch Drücken der Taste
I am Prüfgerät oder am Prüfstecker möglich.
