7.5.2.3 Montage Schleißwand U / UZ 7

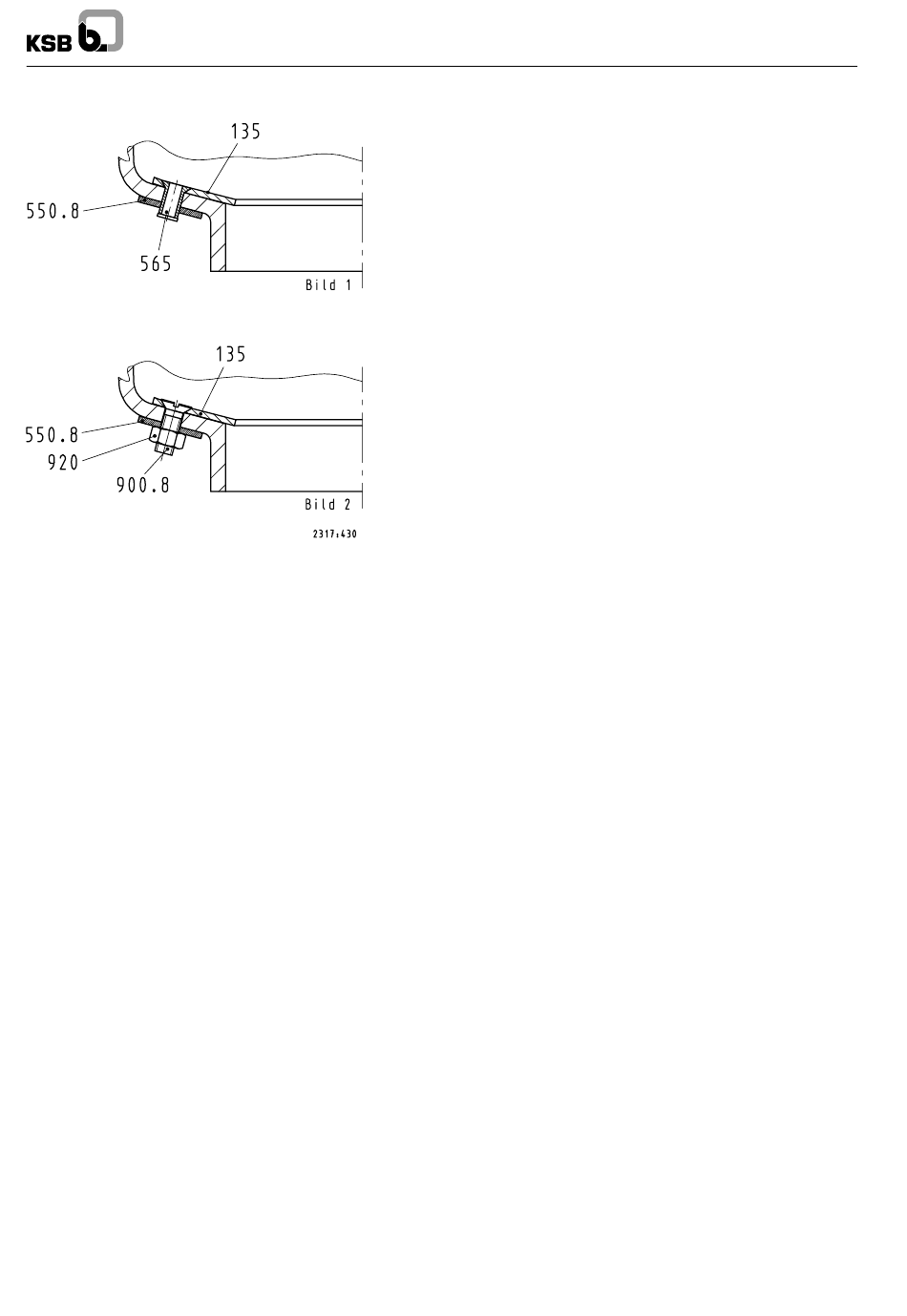

Bild 1 Serieneinbau
Blindniet 565 mit Bohrer 7 mm ausbohren (nur den Nietkopf
ausbohren, nicht durchbohren).
Bild 2 Ersatzteileinbau
Neue Schleißwand 135 mit Senkschrauben 900.8, Muttern 920
und Scheiben 550.8 montieren. Muttern mit Loctite Typ 290 si-
chern.
7.5.2.4 Max. Anzugsmomente für Schrauben
Zwischengehäuse 113 auf Behälter
Pumpengehäuse 101 auf Behälter (US/UZF S)
Laufteil 01-44 auf Zwischengehäuse
Anschluss-Stutzen 71-12 auf Behälter
Deckel 160.2 auf Behälter (US/UZF S)
Schwimmschalter 81-45 auf Behälter
7.6

Ersatzteile

Eine Lagerhaltung von Reserveteilen ist nicht erforderlich. Im
Schadensfall wenden Sie sich bitte an die nächstgelegene
KSB-Kundendiensteinrichtung.
14
6 Nm
6 Nm
6 Nm
6 Nm
6 Nm
2 Nm
mini-Compacta U / UZ
