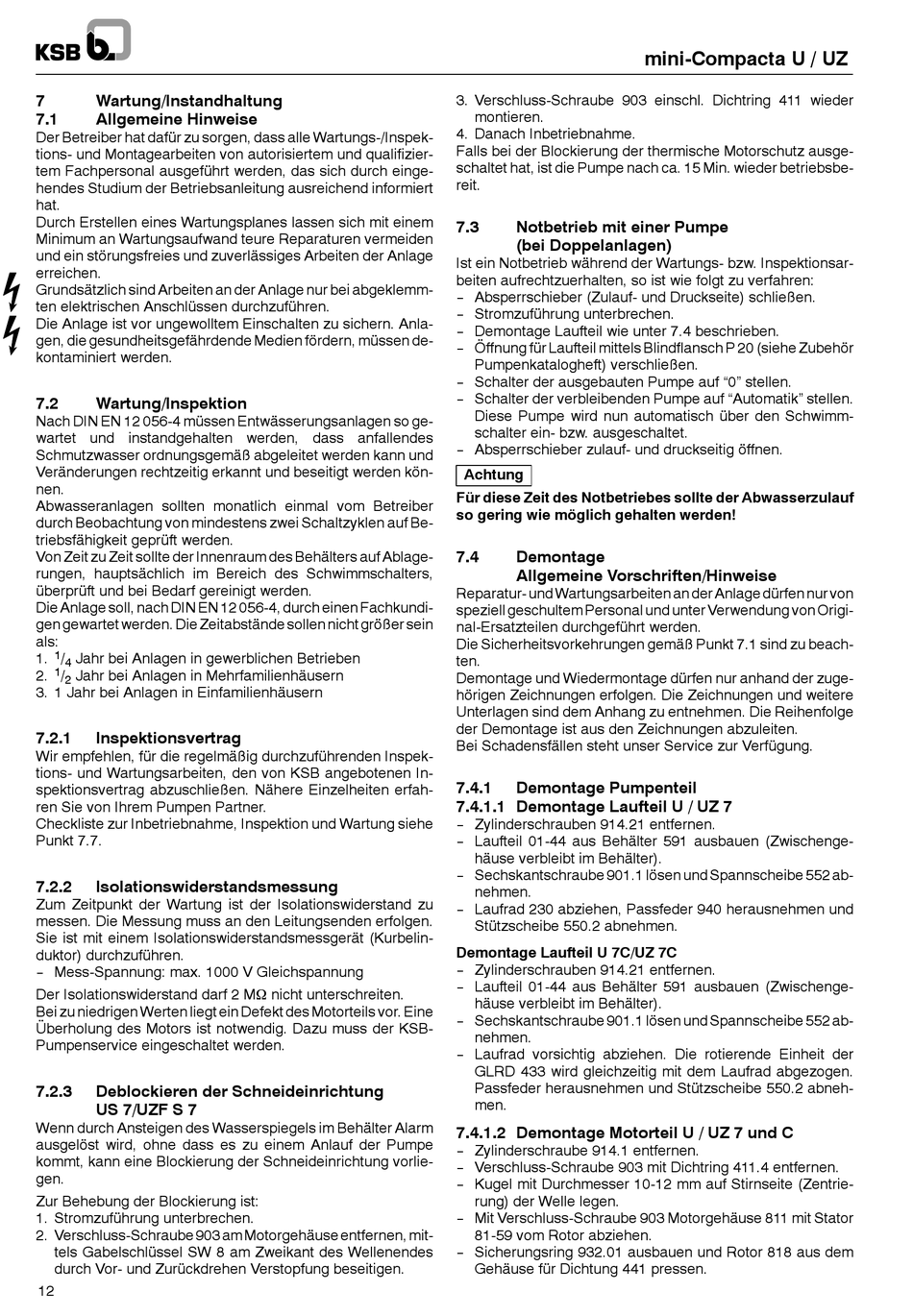

7
Wartung/Instandhaltung
7.1
Allgemeine Hinweise
Der Betreiber hat dafür zu sorgen, dass alle Wartungs-/Inspek-
tions- und Montagearbeiten von autorisiertem und qualifizier-
tem Fachpersonal ausgeführt werden, das sich durch einge-
hendes Studium der Betriebsanleitung ausreichend informiert
hat.
Durch Erstellen eines Wartungsplanes lassen sich mit einem
Minimum an Wartungsaufwand teure Reparaturen vermeiden
und ein störungsfreies und zuverlässiges Arbeiten der Anlage
erreichen.
Grundsätzlich sind Arbeiten an der Anlage nur bei abgeklemm-
ten elektrischen Anschlüssen durchzuführen.
Die Anlage ist vor ungewolltem Einschalten zu sichern. Anla-
gen, die gesundheitsgefährdende Medien fördern, müssen de-
kontaminiert werden.
7.2
Wartung/Inspektion
Nach DIN EN 12 056-4 müssen Entwässerungsanlagen so ge-
wartet und instandgehalten werden, dass anfallendes
Schmutzwasser ordnungsgemäß abgeleitet werden kann und
Veränderungen rechtzeitig erkannt und beseitigt werden kön-
nen.
Abwasseranlagen sollten monatlich einmal vom Betreiber
durch Beobachtung von mindestens zwei Schaltzyklen auf Be-
triebsfähigkeit geprüft werden.
Von Zeit zu Zeit sollte der Innenraum des Behälters auf Ablage-
rungen, hauptsächlich im Bereich des Schwimmschalters,
überprüft und bei Bedarf gereinigt werden.
Die Anlage soll, nach DIN EN 12 056-4, durch einen Fachkundi-
gen gewartet werden. Die Zeitabstände sollen nicht größer sein
als:
1
1.
/
Jahr bei Anlagen in gewerblichen Betrieben
4
1
2.
/
Jahr bei Anlagen in Mehrfamilienhäusern
2
3. 1 Jahr bei Anlagen in Einfamilienhäusern
7.2.1
Inspektionsvertrag
Wir empfehlen, für die regelmäßig durchzuführenden Inspek-
tions- und Wartungsarbeiten, den von KSB angebotenen In-
spektionsvertrag abzuschließen. Nähere Einzelheiten erfah-
ren Sie von Ihrem Pumpen Partner.
Checkliste zur Inbetriebnahme, Inspektion und Wartung siehe
Punkt 7.7.
7.2.2
Isolationswiderstandsmessung
Zum Zeitpunkt der Wartung ist der Isolationswiderstand zu
messen. Die Messung muss an den Leitungsenden erfolgen.
Sie ist mit einem Isolationswiderstandsmessgerät (Kurbelin-
duktor) durchzuführen.
-- Mess-Spannung: max. 1000 V Gleichspannung
Der Isolationswiderstand darf 2 Mτ nicht unterschreiten.
Bei zu niedrigen Werten liegt ein Defekt des Motorteils vor. Eine
Überholung des Motors ist notwendig. Dazu muss der KSB-
Pumpenservice eingeschaltet werden.
7.2.3
Deblockieren der Schneideinrichtung
US 7/UZF S 7
Wenn durch Ansteigen des Wasserspiegels im Behälter Alarm
ausgelöst wird, ohne dass es zu einem Anlauf der Pumpe
kommt, kann eine Blockierung der Schneideinrichtung vorlie-
gen.
Zur Behebung der Blockierung ist:
1. Stromzuführung unterbrechen.
2. Verschluss-Schraube 903 am Motorgehäuse entfernen, mit-
tels Gabelschlüssel SW 8 am Zweikant des Wellenendes
durch Vor- und Zurückdrehen Verstopfung beseitigen.
12
3. Verschluss-Schraube 903 einschl. Dichtring 411 wieder
montieren.
4. Danach Inbetriebnahme.
Falls bei der Blockierung der thermische Motorschutz ausge-
schaltet hat, ist die Pumpe nach ca. 15 Min. wieder betriebsbe-
reit.
7.3
Notbetrieb mit einer Pumpe
(bei Doppelanlagen)
Ist ein Notbetrieb während der Wartungs- bzw. Inspektionsar-
beiten aufrechtzuerhalten, so ist wie folgt zu verfahren:
-- Absperrschieber (Zulauf- und Druckseite) schließen.
-- Stromzuführung unterbrechen.
-- Demontage Laufteil wie unter 7.4 beschrieben.
-- Öffnung für Laufteil mittels Blindflansch P 20 (siehe Zubehör
Pumpenkatalogheft) verschließen.
-- Schalter der ausgebauten Pumpe auf "0" stellen.
-- Schalter der verbleibenden Pumpe auf "Automatik" stellen.
Diese Pumpe wird nun automatisch über den Schwimm-
schalter ein- bzw. ausgeschaltet.
-- Absperrschieber zulauf- und druckseitig öffnen.
Achtung
Für diese Zeit des Notbetriebes sollte der Abwasserzulauf
so gering wie möglich gehalten werden!
7.4
Demontage
Allgemeine Vorschriften/Hinweise
Reparatur- und Wartungsarbeiten an der Anlage dürfen nur von
speziell geschultem Personal und unter Verwendung von Origi-
nal-Ersatzteilen durchgeführt werden.
Die Sicherheitsvorkehrungen gemäß Punkt 7.1 sind zu beach-
ten.
Demontage und Wiedermontage dürfen nur anhand der zuge-
hörigen Zeichnungen erfolgen. Die Zeichnungen und weitere
Unterlagen sind dem Anhang zu entnehmen. Die Reihenfolge
der Demontage ist aus den Zeichnungen abzuleiten.
Bei Schadensfällen steht unser Service zur Verfügung.
7.4.1
Demontage Pumpenteil
7.4.1.1 Demontage Laufteil U / UZ 7
-- Zylinderschrauben 914.21 entfernen.
-- Laufteil 01-44 aus Behälter 591 ausbauen (Zwischenge-
häuse verbleibt im Behälter).
-- Sechskantschraube 901.1 lösen und Spannscheibe 552 ab-
nehmen.
-- Laufrad 230 abziehen, Passfeder 940 herausnehmen und
Stützscheibe 550.2 abnehmen.
Demontage Laufteil U 7C/UZ 7C
-- Zylinderschrauben 914.21 entfernen.
-- Laufteil 01-44 aus Behälter 591 ausbauen (Zwischenge-
häuse verbleibt im Behälter).
-- Sechskantschraube 901.1 lösen und Spannscheibe 552 ab-
nehmen.
-- Laufrad vorsichtig abziehen. Die rotierende Einheit der
GLRD 433 wird gleichzeitig mit dem Laufrad abgezogen.
Passfeder herausnehmen und Stützscheibe 550.2 abneh-
men.
7.4.1.2 Demontage Motorteil U / UZ 7 und C
-- Zylinderschraube 914.1 entfernen.
-- Verschluss-Schraube 903 mit Dichtring 411.4 entfernen.
-- Kugel mit Durchmesser 10-12 mm auf Stirnseite (Zentrie-
rung) der Welle legen.
-- Mit Verschluss-Schraube 903 Motorgehäuse 811 mit Stator
81-59 vom Rotor abziehen.
-- Sicherungsring 932.01 ausbauen und Rotor 818 aus dem
Gehäuse für Dichtung 441 pressen.
mini-Compacta U / UZ
