Signale im Umrichter verschalten

Im Umrichter sind folgende Funktionen realisiert:
● Steuerungs- und Regelungsfunktionen
● Kommunikationsfunktionen
● Diagnose- und Bedienfunktionen
Jede Funktion besteht aus einem oder mehreren miteinander verschalteten Bausteinen.
Bild A-4
Die meisten Bausteine lassen sich über Parameter an die Anwendung anpassen..
Die Signal-Verschaltung innerhalb eines Bausteins können Sie nicht ändern. Die
Verschaltung zwischen den Bausteinen aber ist änderbar, indem Sie Eingänge eines
Bausteins mit passenden Ausgängen eines anderen Bausteins verschalten.
Die Signal-Verschaltung der Bausteine erfolgt im Gegensatz zur elektrischen
Schaltungstechnik nicht über Leitungen, sondern per Software.
Bild A-5
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF

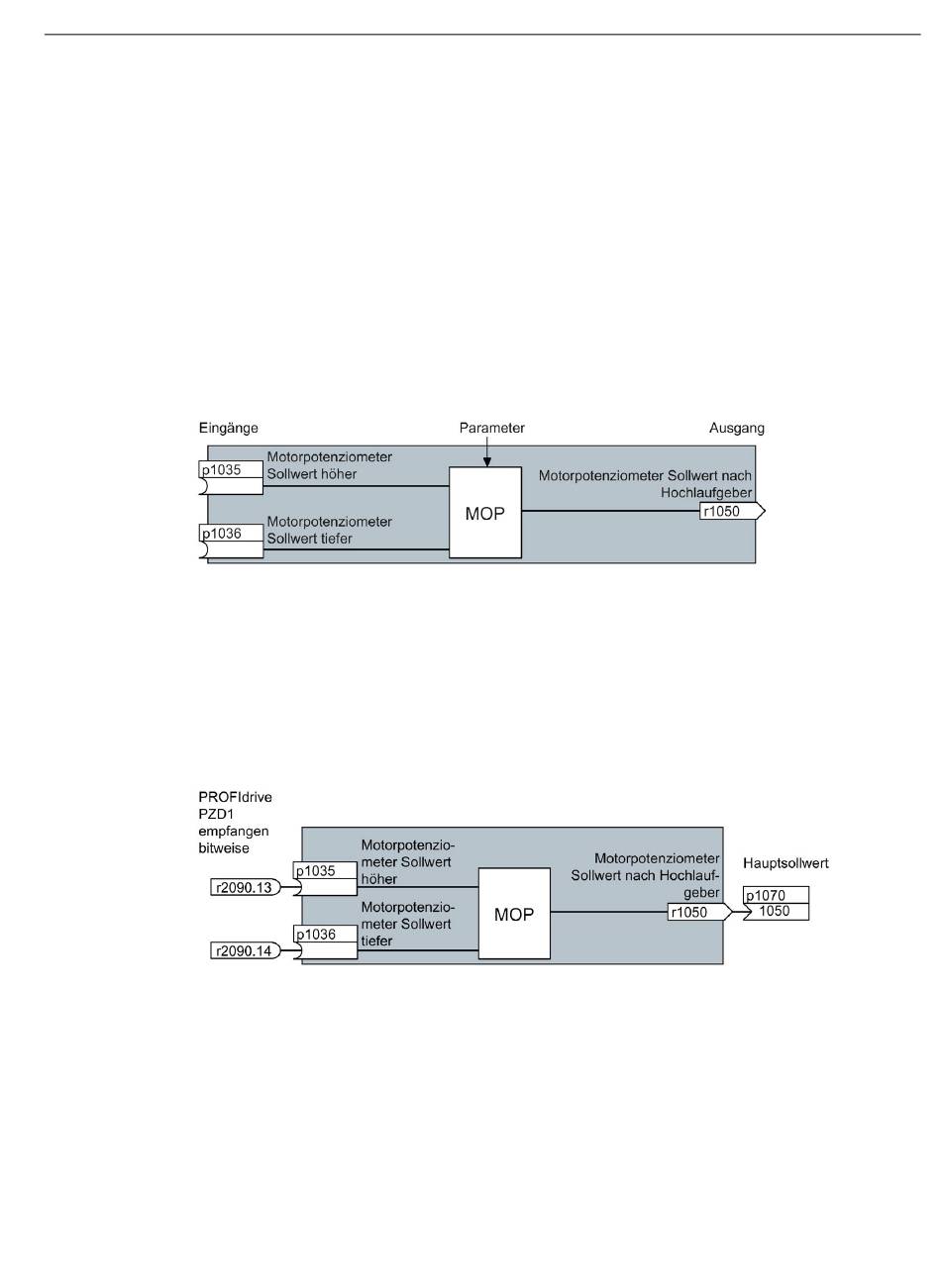

Beispiel eines Bausteins: Motorpotenziometer (MOP)
Beispiel: Signal-Verschaltung zweier Bausteine für den Digitaleingang 0
