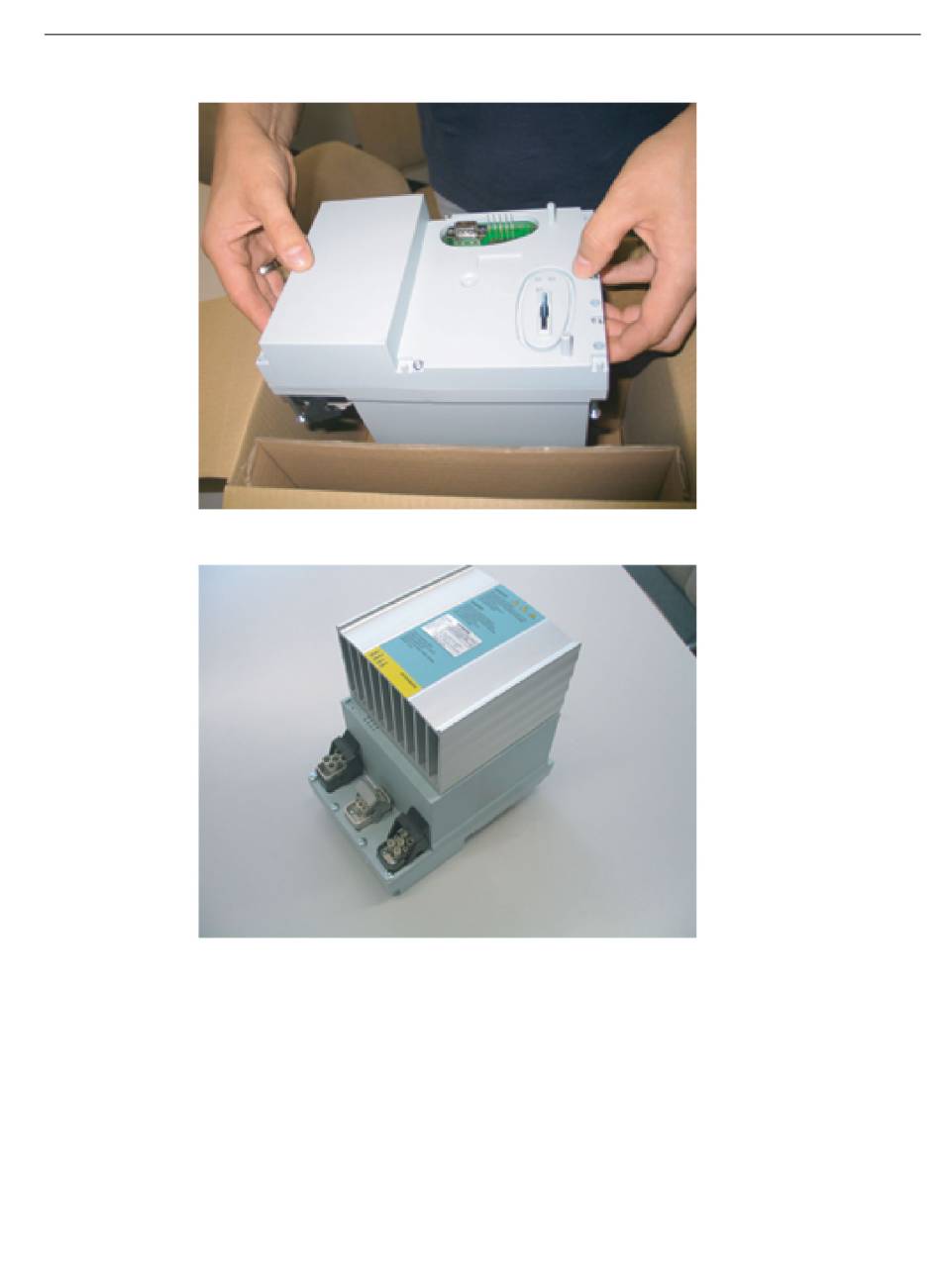

Bild 4-10
Bild 4-11
Benötigtes Werkzeug für die Montage: Kreuzschlitzschraubendreher Größe 2.
Vorgehensweise
1. Stecken Sie den Frequenzumrichter so auf das Busmodul, dass die beiden Zapfen an der
Rückseite in die Führungslöcher des Busmoduls eingreifen.
2. Drücken Sie den Frequenzumrichter fest gegen den Träger und schrauben Sie ihn mit je
4 Schrauben oben und unten an den Modulträger.
Die 4 oberen Schrauben fixieren gleichzeitig das Busmodul.
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
Frequenzumrichter aus der Verpackung entnehmen
Frequenzumrichter auf einer ebenen Fläche ablegen
4.7 Montage des Frequenzumrichters
Installieren
45
