Installieren

4.4 Montage des Busmoduls

4.4 Montage des Busmoduls

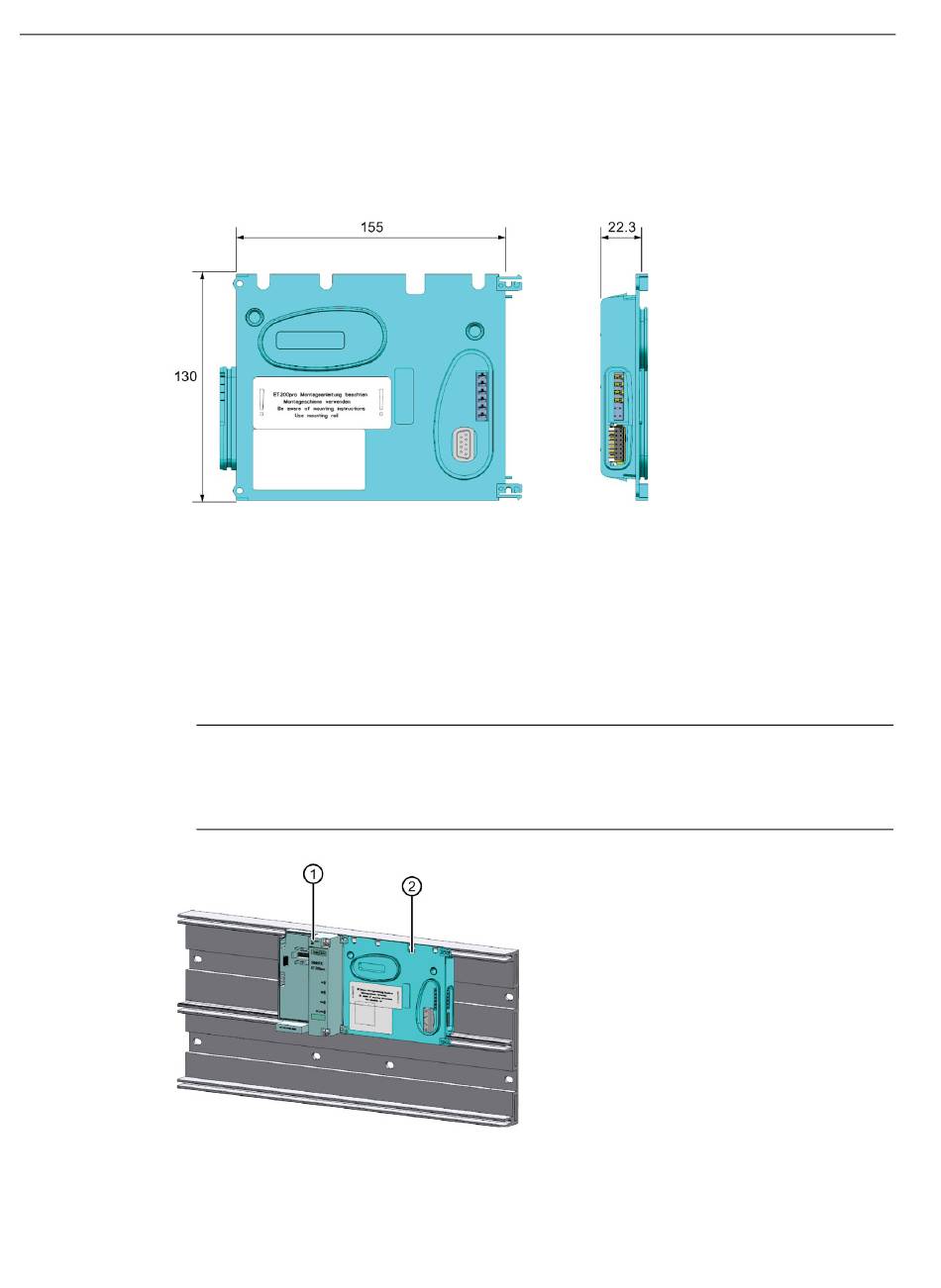

Maße des Busmoduls
Bild 4-5
Das Busmodul verbindet den Frequenzumrichter mit dem ET 200pro-Rückwandbus.
Vorgehensweise
1. Stecken Sie das Busmodul auf den Modulträger und lassen Sie es einrasten.
2. Schieben Sie das Busmodul nach links, bis es in das Interfacemodul bzw. das zuvor
installierte Elektronikmodul einrastet.
Hinweis
Das Busmodul wird erst vollständig fixiert, wenn der Frequenzumrichter auf dem
Busmodul montiert ist und die Befestigungsschrauben des Umrichtergehäuses in der
Montageschiene verschraubt werden.
Bild 4-6
40
Maße des Busmoduls [mm]
Montage des Busmoduls
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
