Erweiterte Inbetriebnahme
7.10 PID-Technologieregler

Voraussetzung

Weitere Funktionen
Die Motorregelung ist eingestellt.
Werkzeuge
Um die Einstellungen der Funktion zu ändern, können Sie z. B. ein Operator Panel oder ein
PC-Tool nutzen.

Funktionsbeschreibung

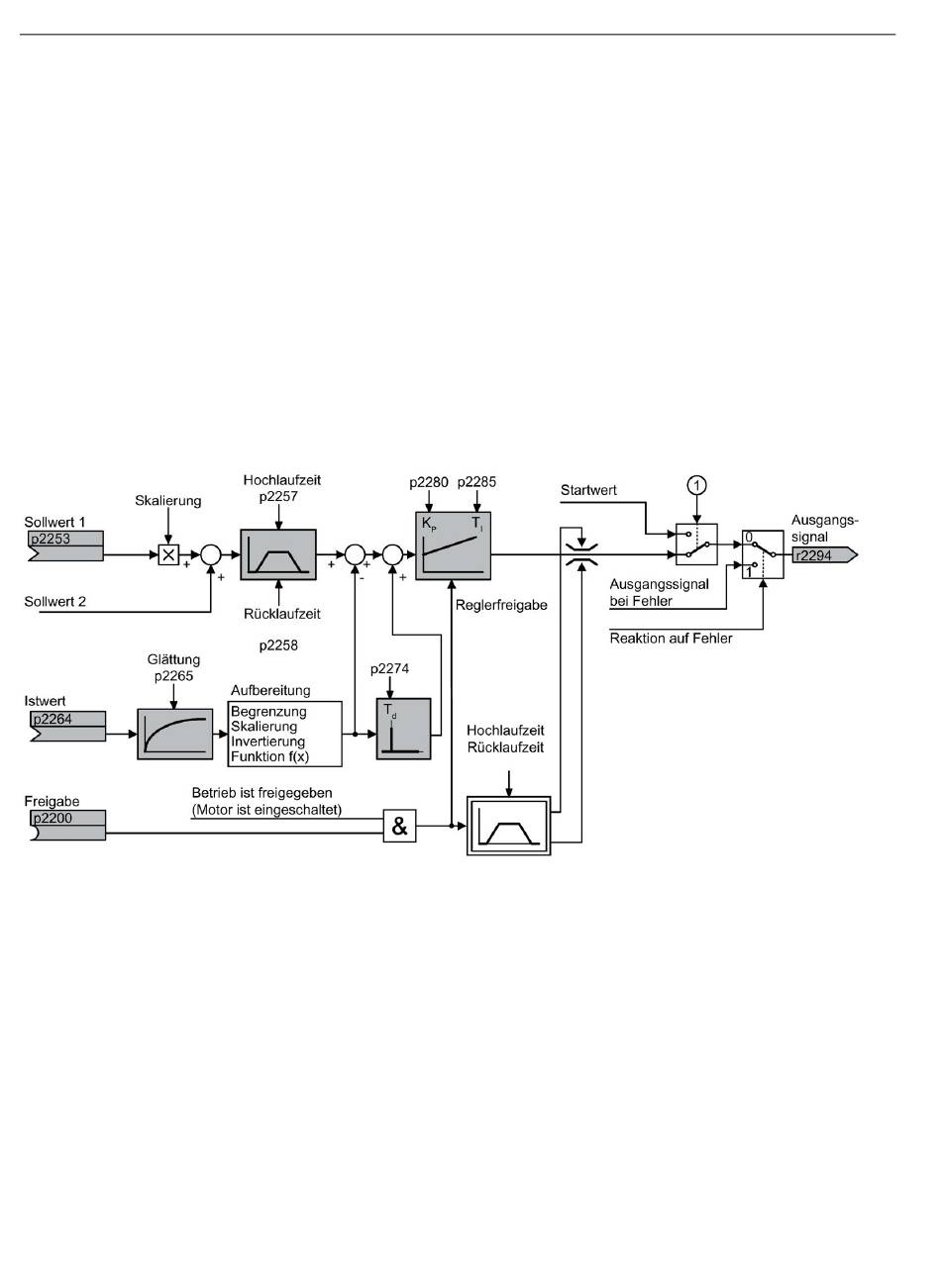

Funktionsplan
Der Technologieregler ist als PID-Regler (Regler mit Proportional-, Integral- und Differential-
Anteil) ausgeführt.
①
Der Umrichter verwendet den Startwert, wenn gleichzeitig folgende Bedingungen erfüllt sind:
Der Technologieregler liefert den Hauptsollwert (p2251 = 0).
•
Der Hochlaufgeberausgang des Technologiereglers hat den Startwert noch nicht erreicht.
•
Bild 7-24 Vereinfachte Darstellung des Technologiereglers
Grundeinstellungen
Die minimal erforderlichen Einstellungen sind im Funktionsplan grau markiert:
● Sollwert und Istwert mit Signalen Ihrer Wahl verschalten
● Hochlaufgeber und Reglerparameter K
148
, T und T einstellen.
P I d
