Erweiterte Inbetriebnahme
7.12 Den Motor elektrisch bremsen
Die Funktion Gleichstrombremsung ist nur bei Asynchronmotoren möglich.

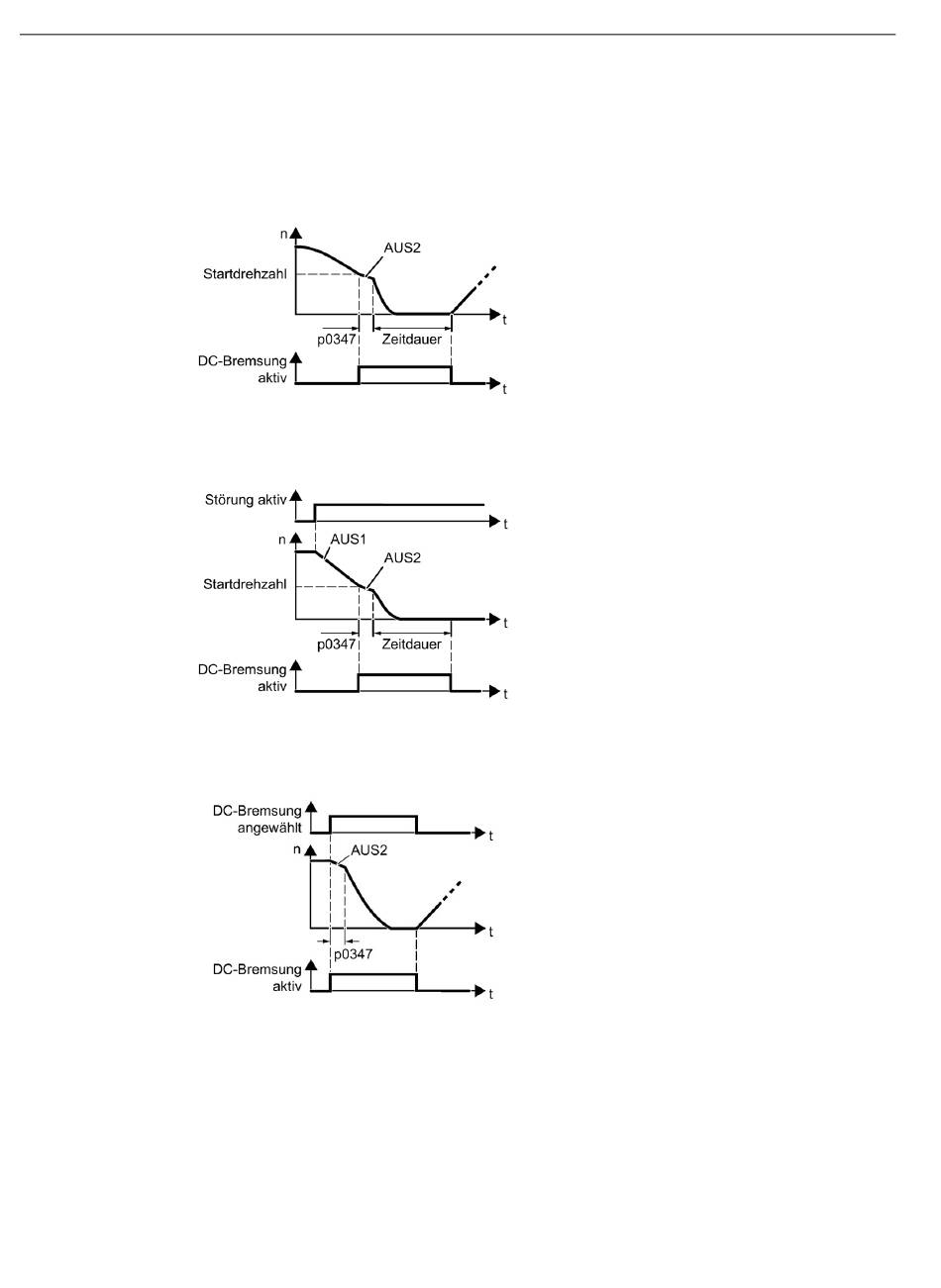

4 unterschiedliche Ereignisse lösen die Funktion Gleichstrombremsung aus:
Gleichstrombremsung beim Unterschreiten einer Startdrehzahl
Gleichstrombremsung beim Auftreten einer Störung
Gleichstrombremsung durch einen Steuerbefehl
170
Voraussetzung:
p1230 = 1 und p1231 = 14
Funktion:
1. Die Motordrehzahl hat die Startdrehzahl
überschritten.
2. Der Umrichter aktiviert die
Gleichstrombremsung, sobald die
Motordrehzahl unter die Startdrehzahl fällt.
Voraussetzung:
Störnummer und Störreaktion ist über p2100
und p2101 zugewiesen.
Funktion:
1. Es tritt eine Störung auf, die der Reaktion
Gleichstrombremsung zugeordnet ist.
2. Der Motor bremst an der Rücklauframpe
bis zur Startdrehzahl für die
Gleichstrombremsung.
3. Die Gleichstrombremsung beginnt.
Voraussetzung:
p1231 = 4 und p1230 = Steuerbefehl, z. B.
p1230 = 722.3 (Steuerbefehl über DI 3)
Funktion:
1. Die übergeordnete Steuerung gibt den
Befehl für die Gleichstrombremsung, z. B.
über DI3: p1230 = 722.3.
2. Die Gleichstrombremsung beginnt.
Wenn die übergeordnete Steuerung den
Befehl während der Gleichstrombremsung
zurücknimmt, bricht der Umrichter die
Gleichstrombremsung ab und der Motor
beschleunigt auf seinen Sollwert.
