7.8.2 Sollwert über Feldbus vorgeben

Funktionsbeschreibung

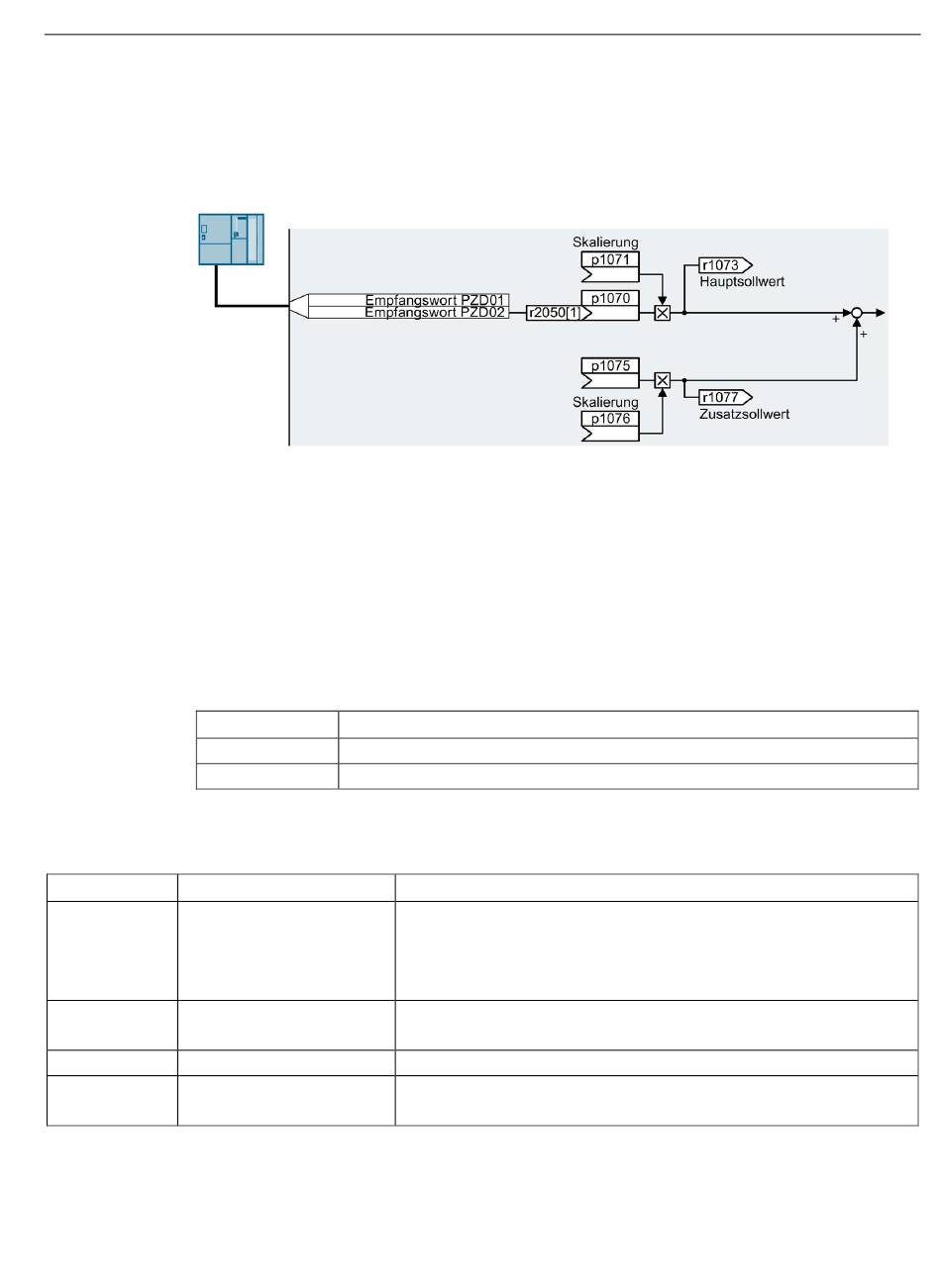

Bild 7-15
In der Schnellinbetriebnahme legen Sie eine Vorbelegung für die Schnittstellen des
Umrichters fest. Je nach Wahl der Vorbelegung kann das Empfangswort PZD02 bereits
nach der Schnellinbetriebnahme mit dem Hauptsollwert verschaltet sein.
Beispiel
Einstellung mit Empfangswort PZD02 als Sollwertquelle:
Parameter
p1070 = 2050[1]
p1075 = 2050[1]
Parameter
Parameter Beschreibung
p1070[0...n] CI: Hauptsollwert
p1071[0...n] CI: Hauptsollwert Skalierung
r1073 CO: Hauptsollwert wirksam
p1075[0...n] CI: Zusatzsollwert
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
Feldbus als Sollwertquelle
Beschreibung
Hauptsollwert mit Empfangswort PZD02 vom Feldbus verschalten.
Zusatzsollwert mit Empfangswort PZD02 vom Feldbus verschalten.
Einstellung
Signalquelle für den Hauptsollwert
Die Werkseinstellung ist abhängig von der Control Unit.
Mit PROFIBUS- oder PROFINET-Schnittstelle: [0] 2050[1]
Ohne PROFIBUS- oder PROFINET-Schnittstelle: [0] 755[0]
Signalquelle für die Skalierung des Hauptsollwertes
Werkseinstellung: 1
Anzeige des wirksamen Hauptsollwertes
Signalquelle für den Zusatzsollwert
Werkseinstellung: 0
Erweiterte Inbetriebnahme
7.8 Sollwerte
