Erweiterte Inbetriebnahme
7.15 Motortemperaturüberwachung mithilfe eines Temperatursensors
7.15 Motortemperaturüberwachung mithilfe eines Temperatursensors
Sie können einen der folgenden Temperatursensoren verwenden, um den Motor gegen
Überhitzung zu schützen:
● Temperaturschalter (z. B. Bimetall-Schalter)
● PTC-Sensor
● KTY-84-Sensor
● Pt1000-Sensor

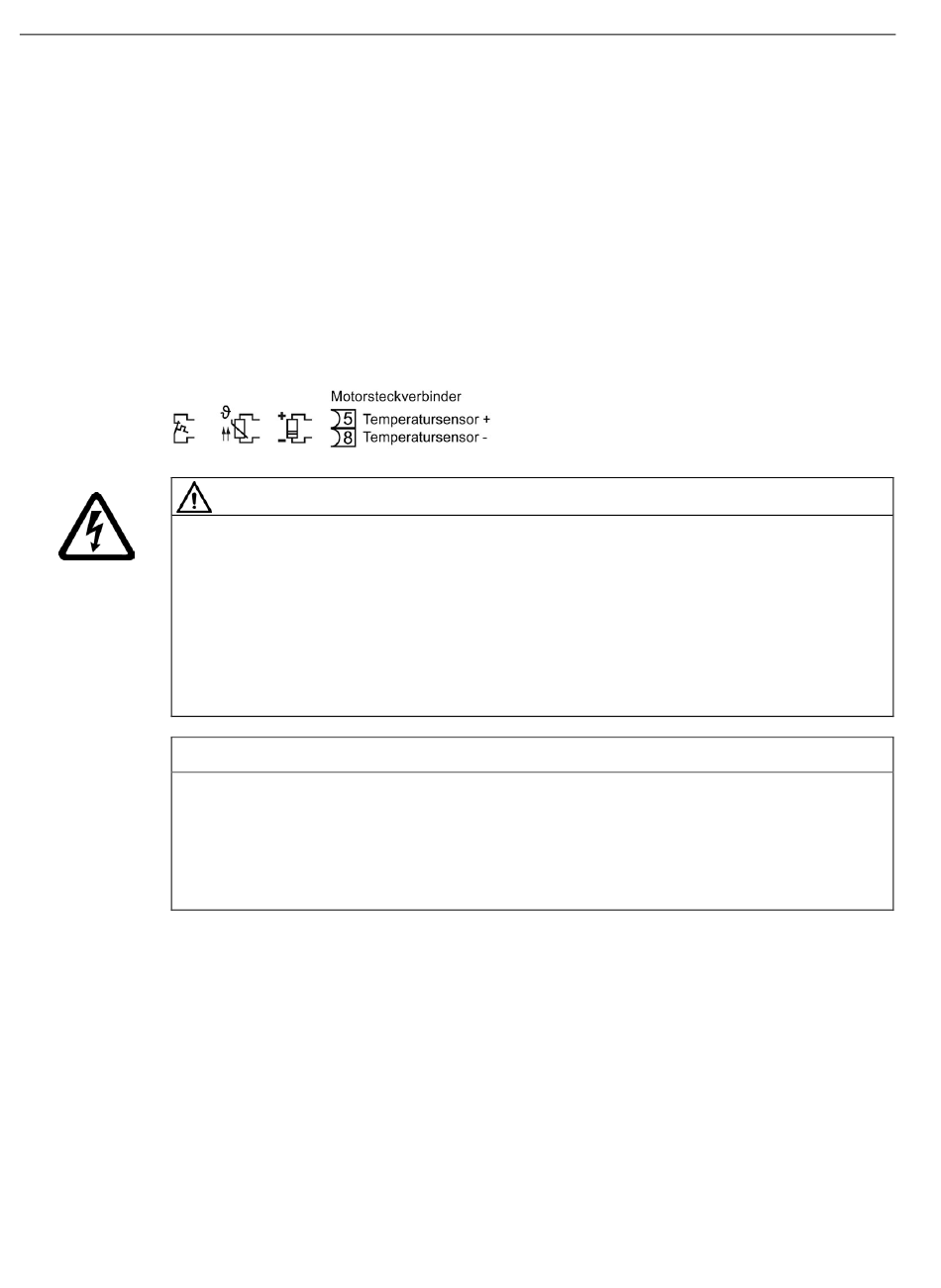

Schließen Sie den Temperatursensor des Motors über das Motorleistungskabel an das
Power Module an.
Elektrischer Schlag durch Temperatursensorstecker
Der Temperatursensor stellt ein Gefahrenpotential dar. Das Berühren der
spannungsführenden Teile am Motorkabel und im Motoranschlusskasten kann zum Tod
oder zu schweren Verletzungen führen.
• Schalten Sie den Umrichter aus und ziehen Sie alle Leistungskabel vom Umrichter ab,
• Isolieren Sie die nicht verwendeten Leitungen im Motoranschlusskasten.
ACHTUNG
Geräteschaden durch Erdung der Motoranschlussleitung
Der Temperatursensor stellt ein Minuspotential dar. Wenn diese Anschlüsse geerdet
werden, wird das Gerät beschädigt.
• Isolieren Sie die nicht verwendeten Leitungen im Motoranschlusskasten.
• Die nicht verwendeten Leitungen dürfen nicht geerdet werden.
Temperaturschalter
178
WARNUNG
bevor Sie den Motortemperatursensor oder die Motorhaltebremse anschließen oder
trennen.
Der Umrichter interpretiert einen Widerstand ≥ 100 Ω als geöffneten
Temperaturschalter und reagiert entsprechend der Einstellung von p0610.
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
