7.11.2

Vektorregelung

7.11.2.1

Struktur der geberlosen Vektorregelung

Übersicht
Die Vektorregelung besteht aus einer Stromregelung und einer überlagerten
Drehzahlregelung.
bei Asynchronmotoren
1)
Erforderliche Einstellungen
2)

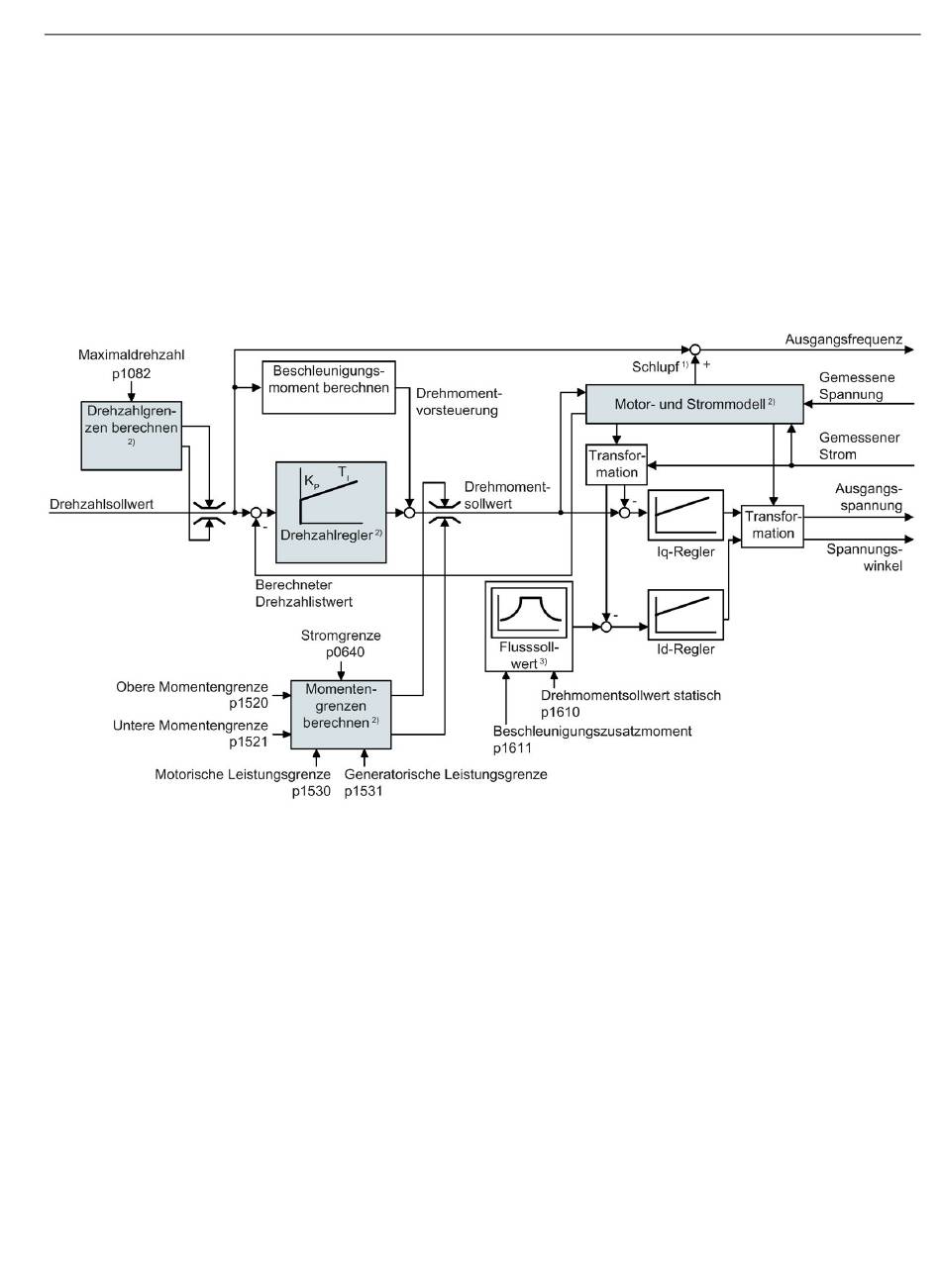

Bild 7-28 Vereinfachter Funktionsplan für geberlose Vektorregelung mit Drehzahlregler
Der Umrichter berechnet mit Hilfe des Motormodells aus den gemessenen Phasenströmen
und der Ausgangsspannung folgende Regelungssignale:
● Stromkomponente I
● Stromkomponente I
● Drehzahlistwert
Der Sollwert der Stromkomponente I
Drehzahlen oberhalb der Bemessungsdrehzahl reduziert der Umrichter den Flusssollwert
über die Feldschwächkennlinie.
Bei einer Erhöhung des Drehzahlsollwerts reagiert der Drehzahlregler mit einem höheren
Sollwert der Stromkomponente I
höheren Drehmomentsollwert, indem sie eine größere Schlupffrequenz zur
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
d
q
(Flusssollwert) ergibt sich aus den Motordaten. Bei
d
(Drehmomentsollwert). Die Regelung reagiert auf den
q
