7.11.1.1
Kennlinien der U/f-Steuerung

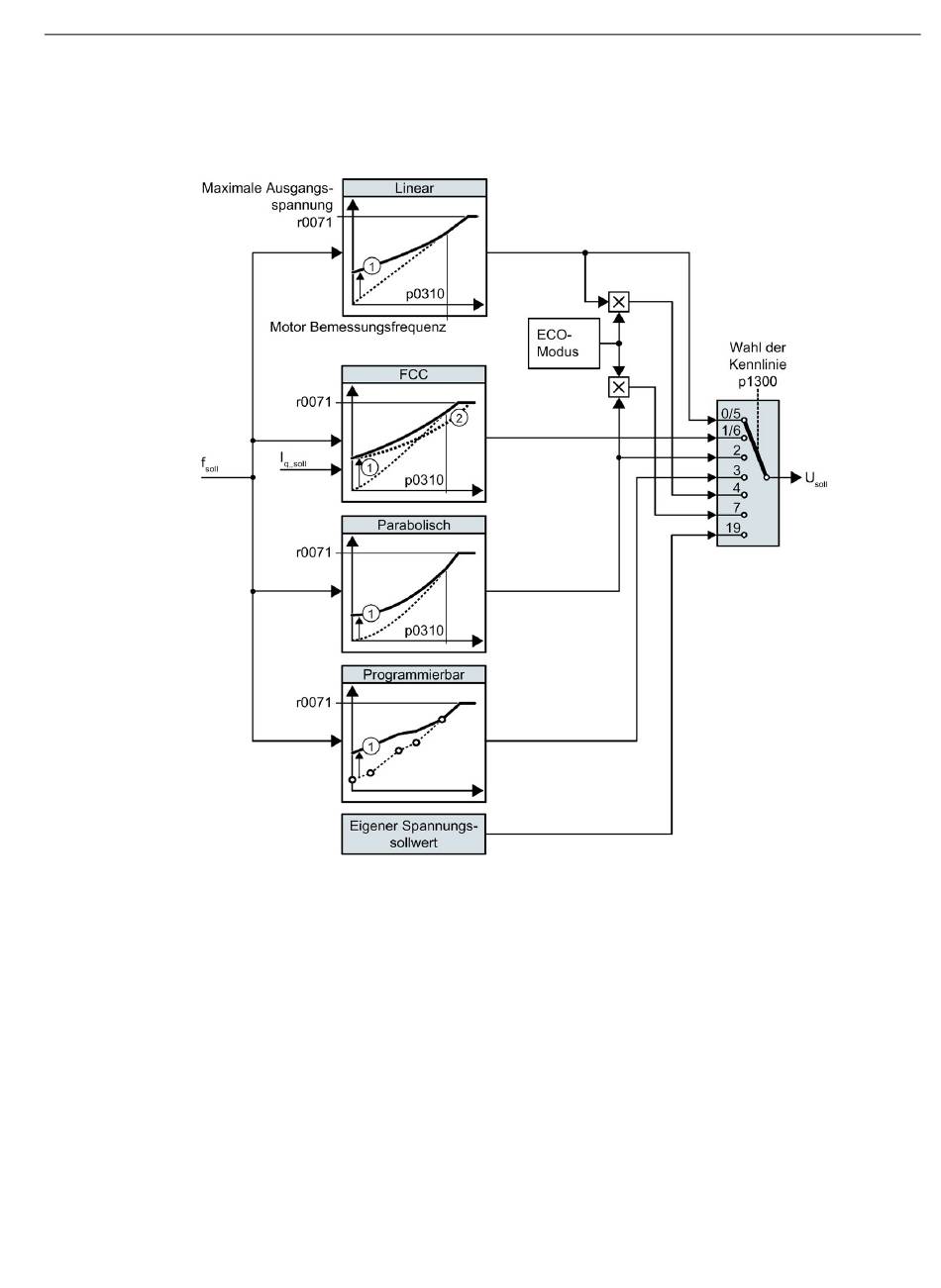

Der Umrichter verfügt über unterschiedliche U/f-Kennlinien.
①
②
Bild 7-26
Der Umrichter erhöht seine Ausgangsspannung bis zur maximal möglichen
Ausgangsspannung. Die maximal mögliche Ausgangsspannung des Umrichters hängt von
der Netzspannung ab.
Beim Erreichen der maximalen Ausgangsspannung erhöht der Umrichter nur noch die
Ausgangsfrequenz. Der Motor ist ab diesem Punkt in Feldschwächung: Bei konstantem
Drehmoment nimmt der Schlupf quadratisch mit steigender Drehzahl zu.
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
Die Spannungsanhebung der Kennlinie optimiert die Drehzahlregelung bei kleinen Drehzahlen
Bei der Fluss-Stromregelung (FCC) kompensiert der Umrichter den Spannungsabfall im
Ständerwiderstand des Motors
Kennlinien der U/f-Steuerung
Erweiterte Inbetriebnahme
7.11 Motorregelung
153
