Installieren
4.8 Schnittstellen
Um eine Mini-USB-Verbindung herzustellen, wird Folgendes benötigt:
● Ein Verbindungskabel Standard-Mini-USB zu Standard-USB.
● Die Inbetriebnahmeanwendung STARTER, auf dem PC installiert.

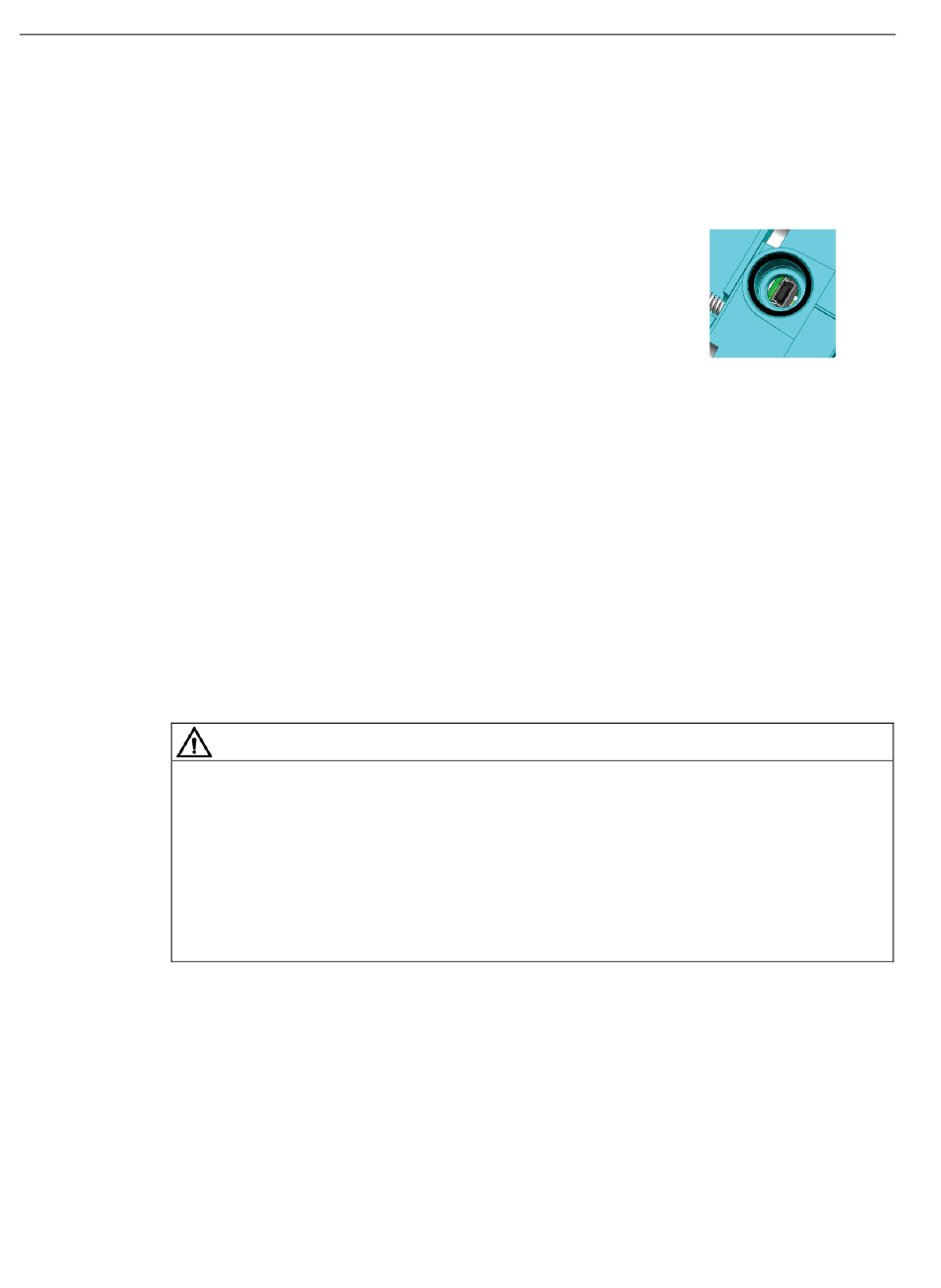

Der Mini-USB-Anschluss ist durch eine Kunststoff-
Verschlussschraube geschützt, die in festgezogenem Zustand die
Schutzart IP67 des Systems aufrechterhält.
Oberhalb des Mini-USB-Anschlusses ist ein Freiraum von 50 mm
vorzusehen. Andernfalls kann die Verschlussschraube nicht entfernt
werden.
4.8.2 Temperaturfühler-Schnittstelle
Beschreibung
Das ET 200pro FC-2 verfügt über einen Temperaturfühler-Eingang, der die
Motortemperaturüberwachung durch den Umrichter in Echtzeit ermöglicht. Sie können an
den Temperaturfühler-Eingang einen PTC, einen KTY84, einen Pt1000 oder einen Bimetall-
Schalter anschließen.
Die Anschlüsse für den Temperaturfühler zur Motortemperaturüberwachung sind in den
HAN Q-Motoranschluss an der Vorderseite des Frequenzumrichters integriert.
Elektrischer Schock aufgrund gefährlicher Spannung an den Sensoranschlüssen
Die Motortemperaturüberwachung ist dem Netzpotenzial zugeordnet, sodass an den
Sensoranschlüssen gefährliche Spannungen auftreten können. Das Berühren der
spannungsführenden Teile am Motorkabel und im Motoranschlusskasten kann zum Tod
durch Stromschlag führen.
• Schalten Sie den Umrichter aus und ziehen Sie alle Leistungskabel vom Umrichter ab,
• Isolieren Sie die nicht verwendeten Leitungen im Motoranschlusskasten.
50
WARNUNG
bevor Sie den Motortemperatursensor anschließen oder trennen.
