7.9 Sollwertaufbereitung
7.9.1 Übersicht
Übersicht
Die Sollwertaufbereitung beeinflusst den Sollwert über folgende Funktionen:
● Das "Invertieren" kehrt die Drehrichtung des Motors um.
● Die Funktion "Drehrichtung sperren" verhindert, dass der Motor in die falsche Richtung
dreht, was z. B. bei Förderbändern, Extrudern, Pumpen oder Lüftern sinnvoll sein kann.
● Die "Ausblendbänder" verhindern, dass der Motor innerhalb des Ausblendbands
dauerhaft betrieben wird. Die Funktion vermeidet mechanische Resonanzen, indem sie
bestimmte Drehzahlen nur vorübergehend zulässt.
● Die "Drehzahlbegrenzung" schützt den Motor und die angetriebene Last vor zu hohen
Drehzahlen.
● Der "Hochlaufgeber" verhindert sprunghafte Sollwertänderungen. Dadurch beschleunigt
und bremst der Motor mit reduziertem Drehmoment.
Bild 7-21
140
Beschreibung
...
Drehzahl-Festsollwert 15 (Werkseinstellung: 0 1/min)
Drehzahl-Festsollwert Modus (Werkseinstellung: 1)
1: Direkt
2: Binär
Drehzahl-Festsollwert-Auswahl Bit 0 (Werkseinstellung: 0)
Drehzahl-Festsollwert-Auswahl Bit 1 (Werkseinstellung: 0)
Drehzahl-Festsollwert-Auswahl Bit 2 (Werkseinstellung: 0)
Drehzahl-Festsollwert-Auswahl Bit 3 (Werkseinstellung: 0)
Drehzahlfestsollwert wirksam
Drehzahlfestsollwert Status
1-Signal Drehzahlfestsollwert ist angewählt

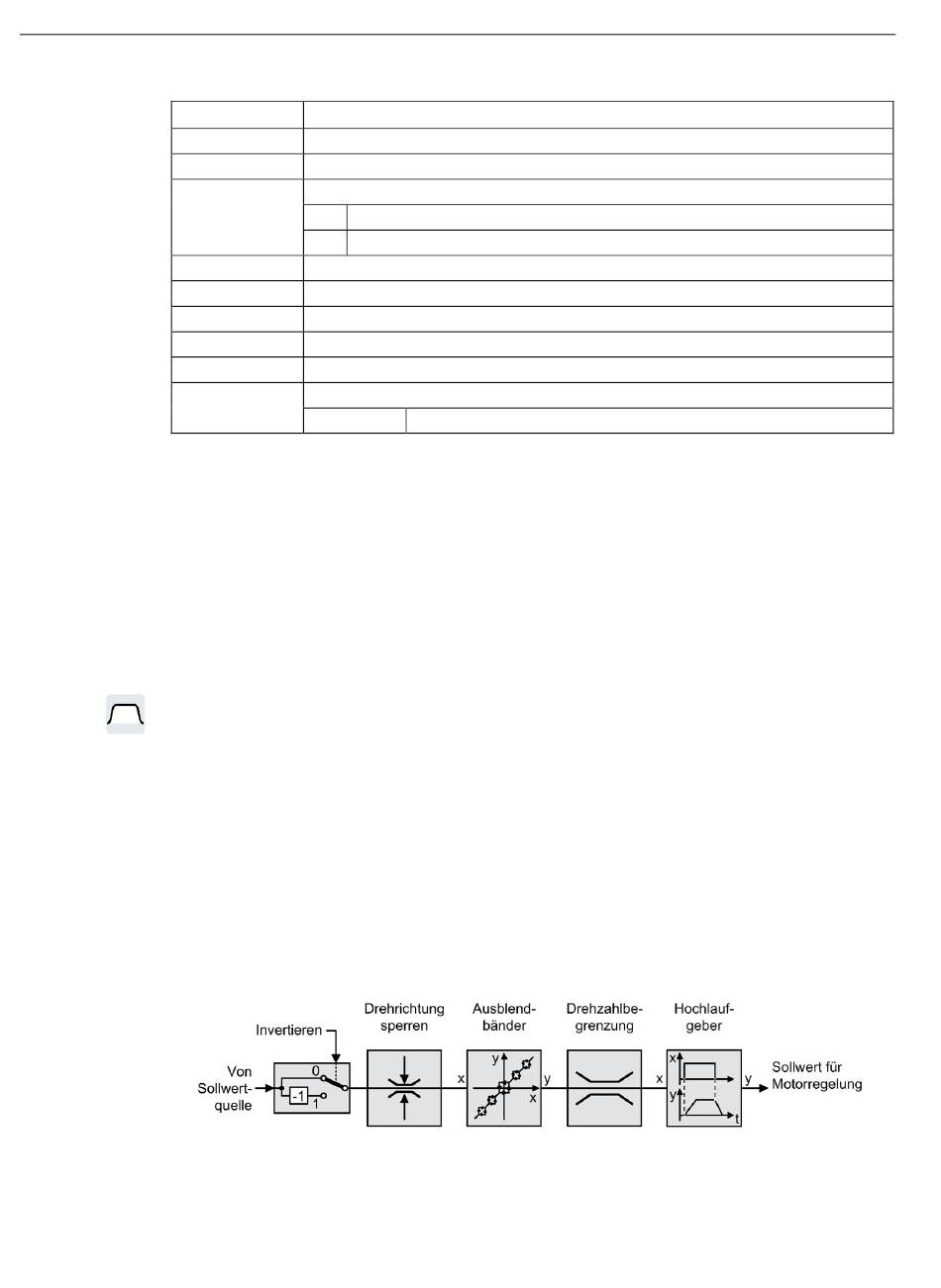

Sollwertaufbereitung im Umrichter
