Funktionsbeschreibung

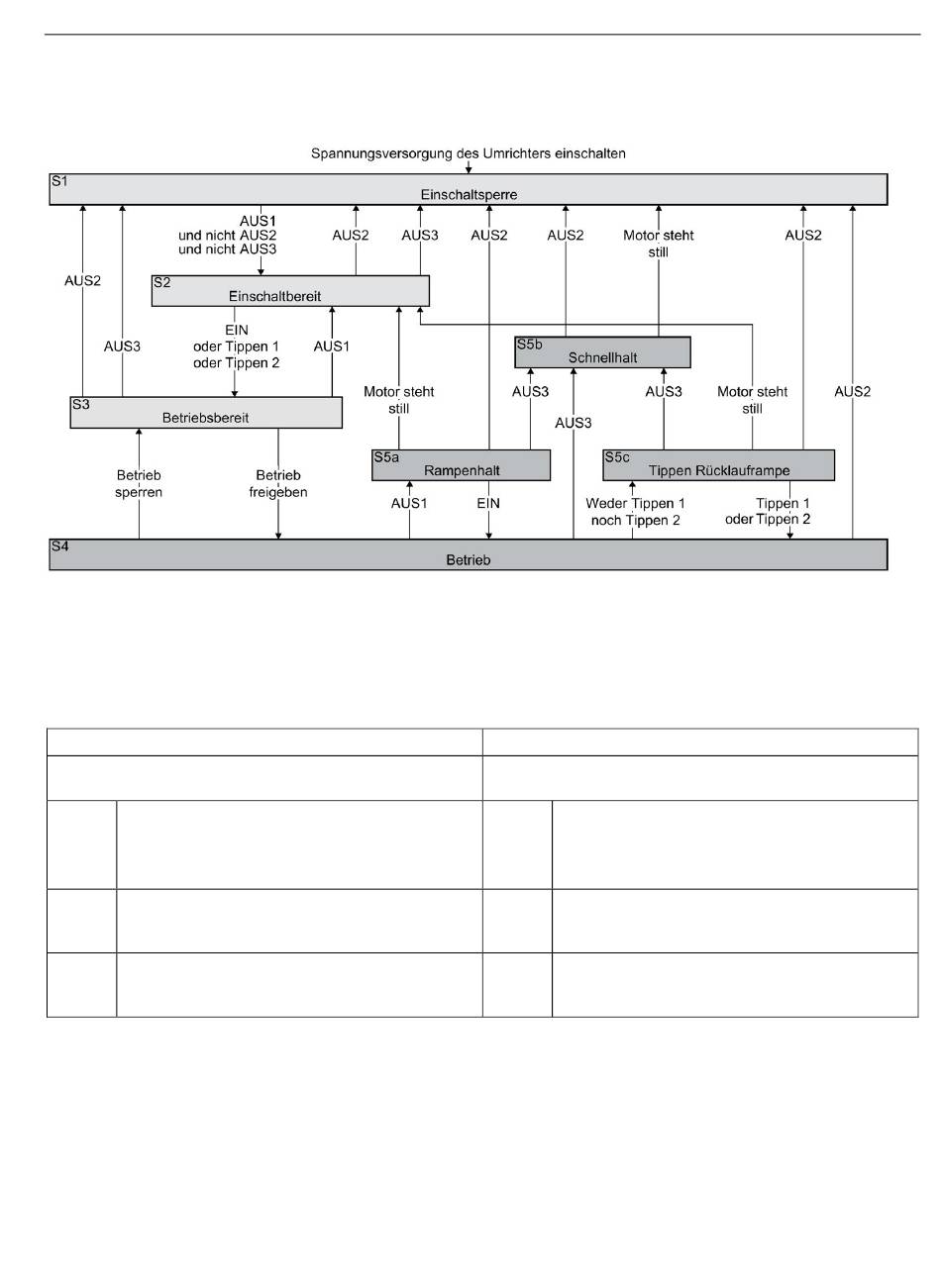

Bild 7-3 Ablaufsteuerung des Umrichters beim Ein- und Ausschalten des Motors
Die Umrichter-Zustände S1 ... S5c sind im PROFIdrive-Profil festgelegt. Die
Ablaufsteuerung legt den Wechsel von einem Zustand in einen anderen Zustand fest.
Tabelle 7- 1 Umrichter-Zustände
Der Motor ist ausgeschaltet
Im Motor fließt kein Strom, der Motor entwickelt kein
Drehmoment
S1 Der Umrichter wartet auf einen neuen EIN-Befehl.
Aktuell ist der EIN-Befehl aktiv. Dami der
Umrichter den Zustand verlässt, müssen Sie den
EIN-Befehl erneut aktivieren.
S2 Der Umrichter wartet auf einen Befehl zum
Einschalten des Motors.
S3 Der Umrichter wartet auf "Betrieb freigeben". In
der Werkseinstellung des Umrichters ist der
Befehl "Betrieb freigeben" immer aktiv.
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
7.2 Ablaufsteuerung beim Ein- und Ausschalten des Motors
Der Motor ist eingeschaltet
Im Motor fließt Strom, der Motor entwickelt ein Drehmoment
S4 Der Motor ist eingeschaltet.
S5a, Der Motor ist noch eingeschaltet. Der Umrichter
S5c bremst den Motor mit der Rücklaufzeit des
Hochlaufgebers.
S5b Der Motor ist noch eingeschaltet. Der Umrichter
bremst den Motor mit der AUS3-Rücklaufzeit.
Erweiterte Inbetriebnahme
