Reglerparameter K , T
P
Vorgehensweise
1. Stellen Sie die Hoch- und Rücklaufzeit des Hochlaufgebers (p2257 und p2258)
vorübergehend auf Null.
2. Geben Sie einen Sollwertsprung vor und beobachten Sie den zugehörigen Istwert, z. B.
mit der Trace-Funktion des STARTERs.
Je träger der zu regelnde Prozess reagiert, desto länger müssen Sie das Reglerverhalten
beobachten. Unter Umständen, z. B. bei einer Temperaturregelung, müssen Sie mehrere
Minuten warten, bis Sie das Reglerverhalten beurteilen können.
3. Stellen Sie die Hoch- und Rücklaufzeit des Hochlaufgebers wieder auf den
ursprünglichen Wert.
Sie haben den Technologieregler manuell eingestellt.
❒
Ausgang des Technologiereglers begrenzen
In der Werkseinstellung ist der Ausgang des Technologiereglers auf ± Maximaldrehzahl
begrenzt. Diese Begrenzung müssen Sie ggf. abhängig von Ihrer Anwendung ändern.
Beispiel: Der Ausgang des Technologiereglers liefert den Drehzahl-Sollwert für eine Pumpe.
Die Pumpe soll nur in positiver Richtung laufen.
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
und T einstellen
I d

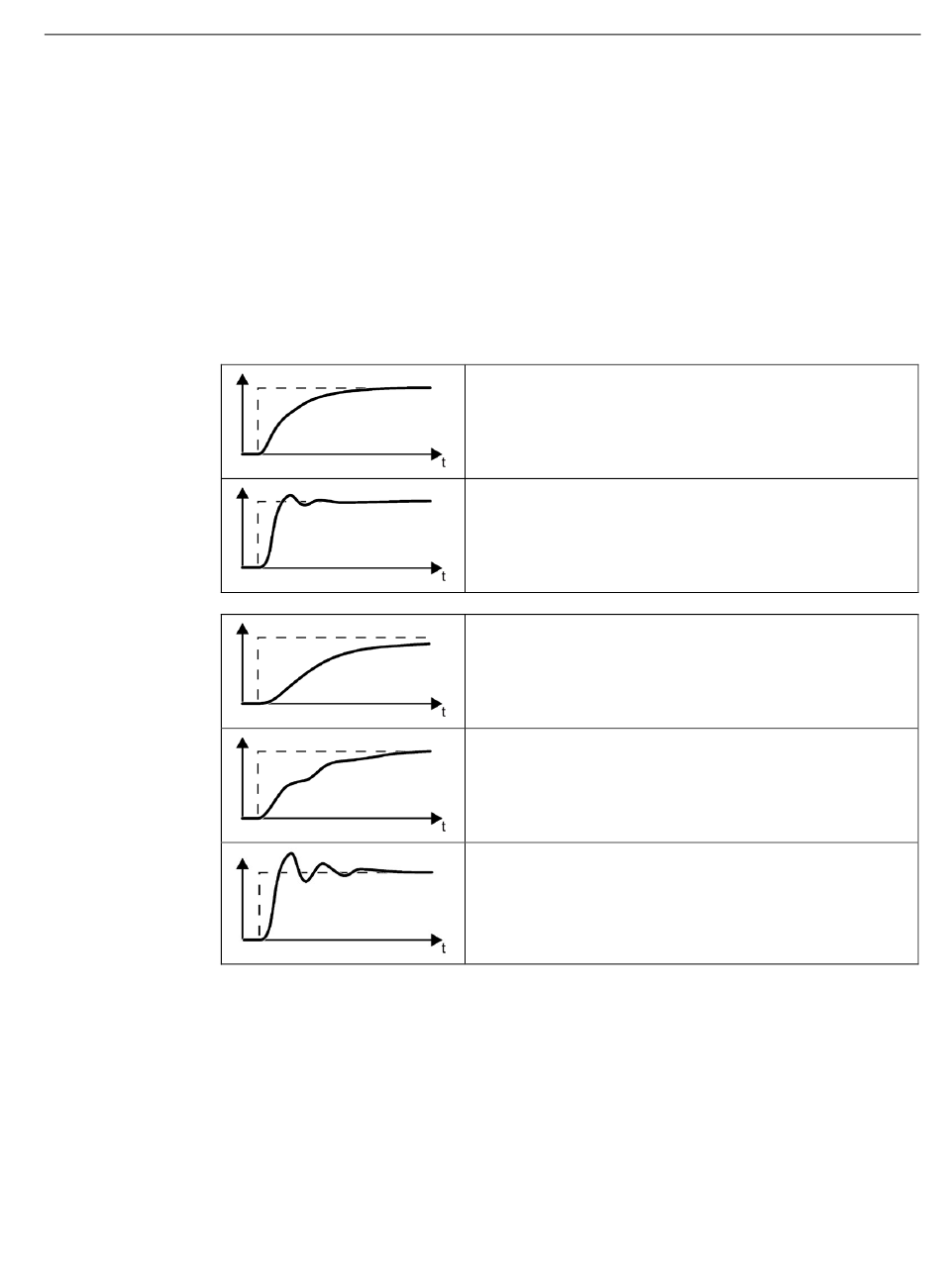

Optimales Reglerverhalten für Anwendungen, die kein
Überschwingen zulassen.
Der Istwert nähert sich dem Sollwert, ohne wesentlich
überzuschwingen.
Optimales Reglerverhalten für schnelles Anregeln und für
schnelles Ausregeln von Störanteilen.
Istwert nähert sich dem Sollwert und schwingt leicht über,
maximal mit 10% des Sollwertsprungs.
Istwert nähert sich nur langsam dem Sollwert.
Vergrößern Sie den Proportionalanteil K
•
verkleinern Sie die Integrationszeit T
Istwert nähert sich mit leichten Schwingungen nur langsam
dem Sollwert.
Vergrößern Sie den Proportionalanteil K
•
verkleinern Sie die Vorhaltezeit T
Istwert nähert sich schnell dem Sollwert, schwingt aber weit
über.
Verkleinern Sie den Proportionalanteil K
•
vergrößern Sie die Integrationszeit T
Erweiterte Inbetriebnahme
7.10 PID-Technologieregler
(p2280) und
P
(p2285).
I
(p2280) und
P
(p2274).
d
(p2280) und
P
(p2285).
I
