Wirkungsgradoptimierung, Methode 1

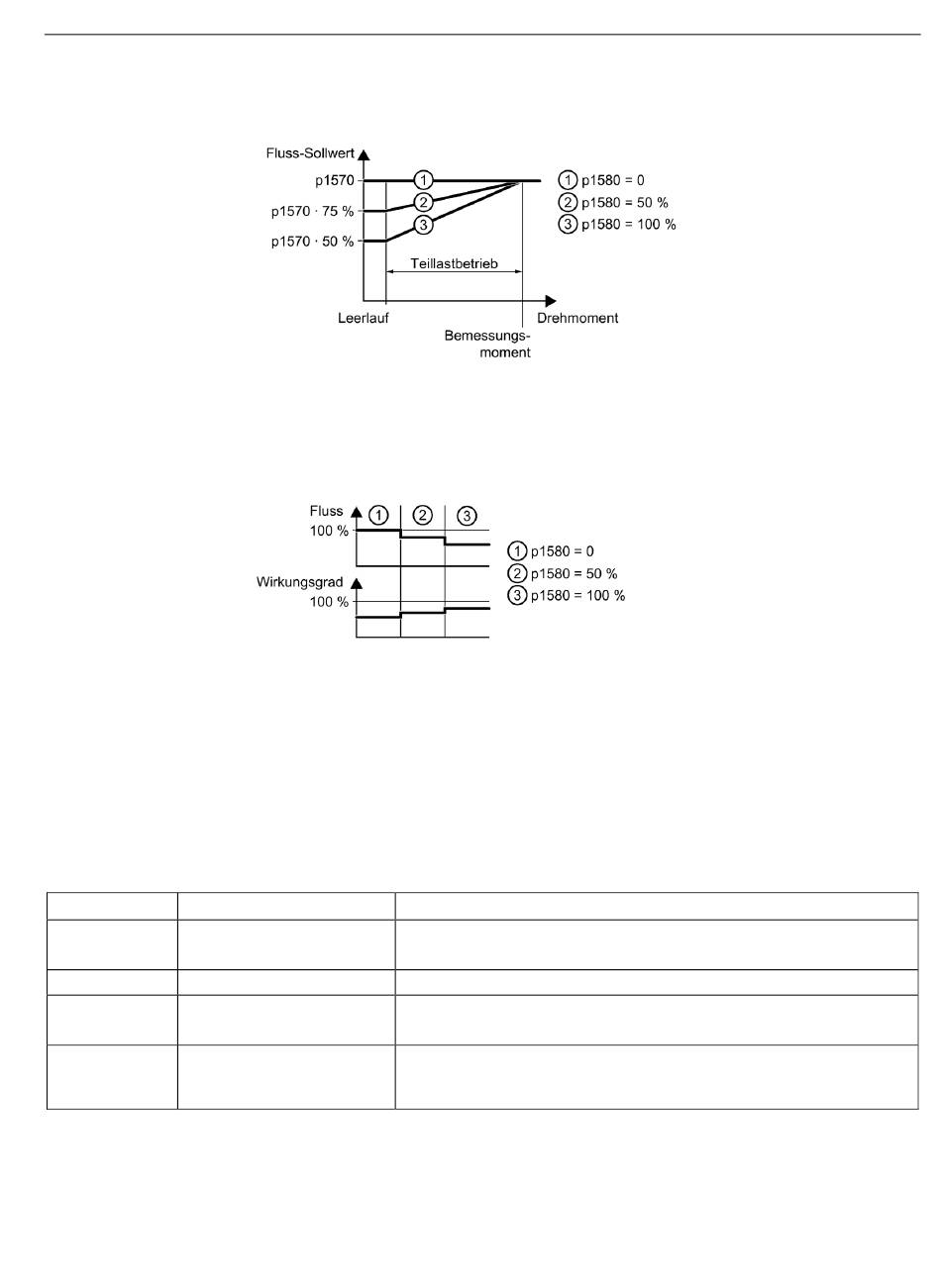

Bild 7-42
Zwischen dem Leerlauf und dem Bemessungsmoment des Motors arbeitet der Motor im
Teillastbetrieb. Abhängig von p1580 reduziert der Umrichter im Teillastbetrieb den Fluss-
Sollwert linear mit dem Drehmoment.
Bild 7-43
Der reduzierte Fluss im Teillastbetrieb des Motors ergibt einen höheren Wirkungsgrad.
Parameter
Die Parameter für das thermische Motormodell berechnet der Umrichter anhand der
eingestellten Motordaten und anhand der Motordatenindentifikation.
Tabelle 7- 33 Wirkungsgradoptimierung, Methode 2
Parameter Description
p1401.14 Flussregelung Konfiguration
p1570 Fluss-Sollwert [%]
p3315 Wirkungsgradoptimierung 2
Fluss Grenzwert minimal [%]
p3316 Wirkungsgradoptimierung 2
Fluss Grenzwert maximal
[%]
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
Reduzierung des Fluss-Sollwerts im Teillastbereich des Motors
Qualitatives Ergebnis der Wirkungsgradoptimierung, Methode 1
Setting
1-Signal: Wirkungsgradoptimierung 2 aktiv
Werkseinstellung: 0
Werkseinstellung: 100 %
Minimaler Grenzwert für den berechneten optimalen Fluss
Werkseinstellung: 50 %
Maximaler Grenzwert für den berechneten optimalen Fluss
Werkseinstellung: 110 %
Erweiterte Inbetriebnahme
7.18 Wirkungsgradoptimierung
