Installieren
4.2 Modulträger montieren
Modulträger montieren und erden
Voraussetzungen
Befestigung und
Erdung
Äußere
Befestigungsschrauben
Erdungsleitung
Werkzeug:
● Passende Schraubenschlüssel oder Schraubendreher
● Abisolierwerkzeug und Kabelschuhzange für die Erdungsleitung
Vorgehensweise
1. Falls erforderlich, reißen Sie die Befestigungslöcher auf dem Untergrund an und bohren
Sie die Löcher mit einem Durchmesser von 8,5 mm
2. Verschrauben Sie den Modulträger mit dem Untergrund.
3. Isolieren Sie die Erdungsleitung mit Funktionserde (FE) ab (z. B. Kupferband) und
befestigen Sie einen Ring-Kabelschuh M8 mit der Kabelschuhzange.
4. Befestigen Sie die Erdungsleitung an einer Bohrung des Modulträgers: Stecken Sie
Federring, Unterlegscheibe, Kabelschuh auf die Befestigungsschraube und verschrauben
Sie den Modulträger mit dem Untergrund.
5. Verbinden Sie das andere Ende der Erdungsleitung mit dem Erdpotenzial.
Sorgen Sie für ausreichenden Potenzialausgleich.

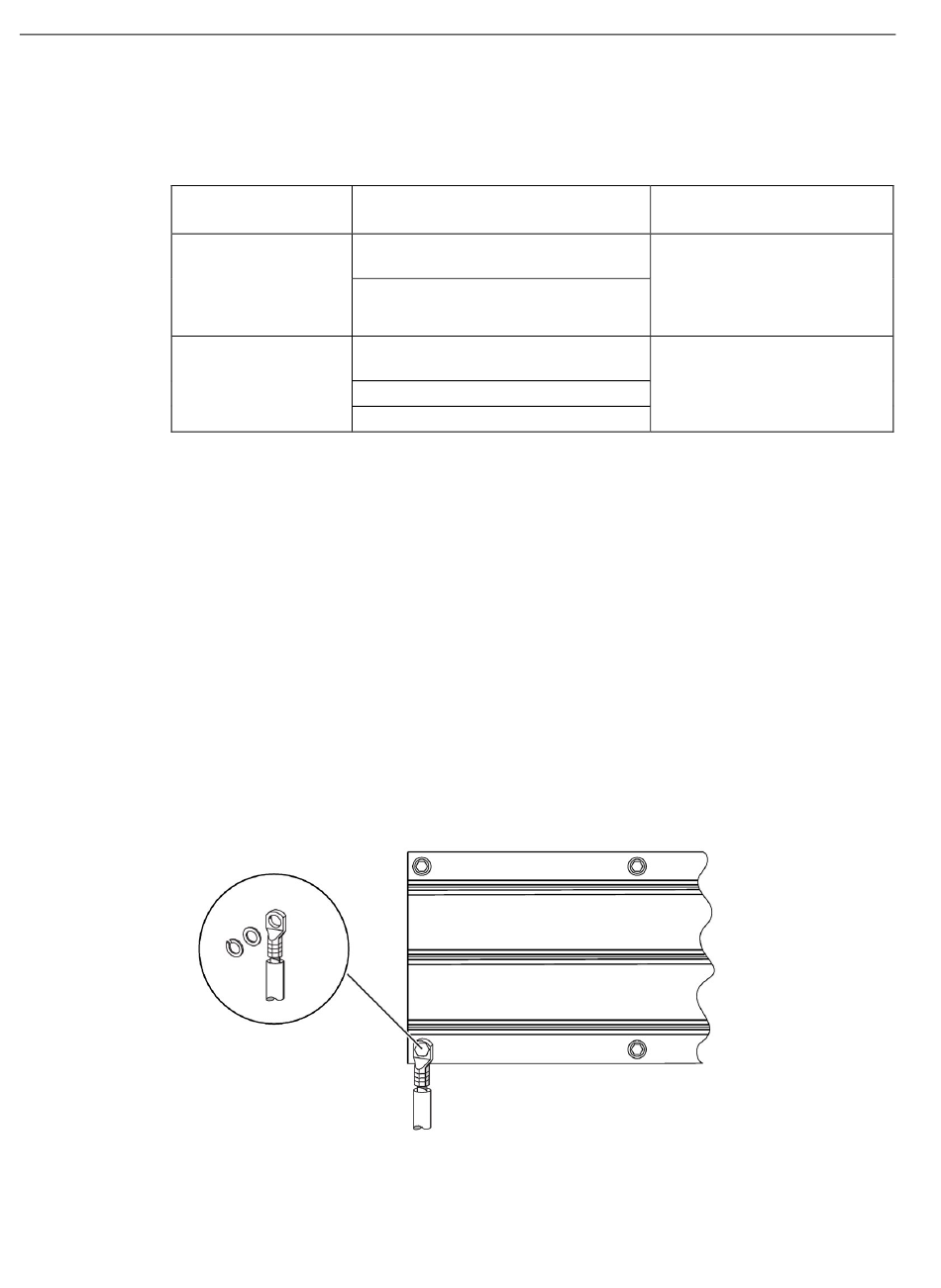

Bild 4-3
38
Erforderliches Material
Zylinderschraube M8 nach
ISO 1207/ISO 1580 (DIN 84/DIN 85)
Sechskantschraube M8 nach ISO 4017
(DIN 4017)
Isolierte Leitung (Querschnitt
mindestens 4 mm
Ring-Kabelschuh für M8
Federring M8
Modulträger erden
Erläuterung
Die Schraubenlänge müssen Sie
entsprechend Ihres Aufbaus
auswählen. Zusätzlich benötigen
Sie Unterlegscheiben 8,4 nach
ISO 7092 (DIN 433)
)
2
.
±0,2
