Das Busmodul ist jetzt montiert.
❒
4.5

Montage des Abschlussmoduls

Die ET 200pro-Station muss mit dem Abschlussmodul abgeschlossen werden.
Voraussetzungen
Benötigtes Werkzeug: Kreuzschlitzschraubendreher Größe 2.
Vorgehensweise
1. Stecken Sie das Abschlussmodul auf den Modulträger.
2. Schieben Sie das Abschlussmodul nach links gegen das letzte Busmodul.
Hinweis
Verschrauben Sie das Abschlussmodul erst mit dem Modulträger
(2 Kreuzschlitzschrauben an der Vorderseite, Anzugsdrehmoment 1,5 Nm), wenn alle
Busmodule gesteckt und verschraubt sind.
Das Abschlussmodul ist im Lieferumfang des Interfacemoduls enthalten.

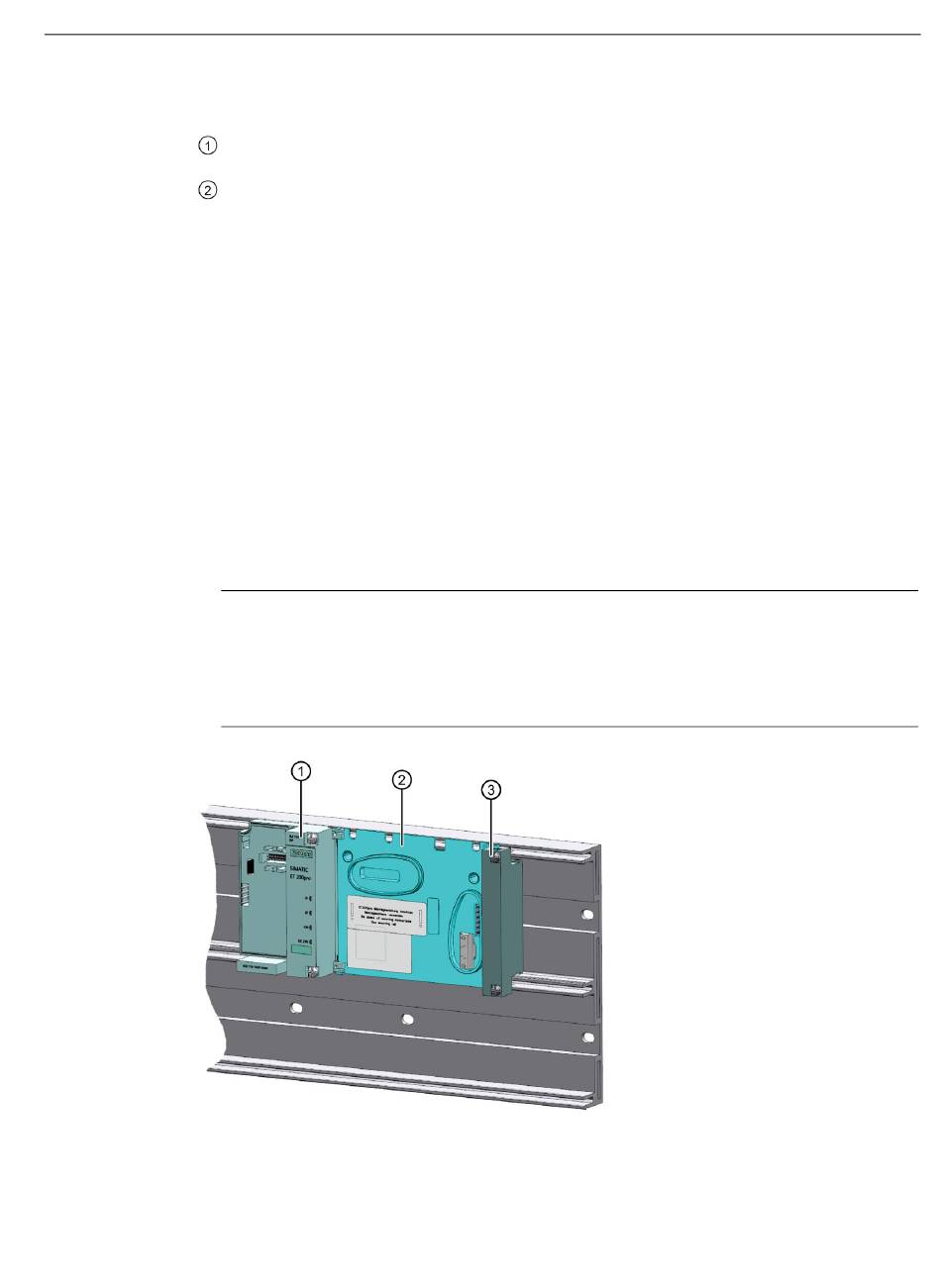

Bild 4-7
SIMATIC ET 200pro FC-2 Umrichter
Betriebsanleitung, 04/2018, FW V4.7 SP10, A5E34257324A AF
Interfacemodul
Busmodul 155 mm
Montage des Abschlussmoduls
4.5 Montage des Abschlussmoduls
