Anwendungsart 4 des F-DI
Bei dieser Anwendungsart werden ein Zweikanalsensor oder zwei Einkanalsensoren in einem
1oo2-Voting mit Diskrepanzauswertung verwendet. Wenn Sie eine externe Geberversorgung
verwenden, wertet das Modul den Kanal nicht auf Kurzschlusstests aus.
Hinweis
Um die F-DI-Anwendungsart 4 in eine SIL-3-Anwendung zu integrieren, muss sichergestellt
werden, dass die Sensoren entsprechend qualifizierte Geräte sind.

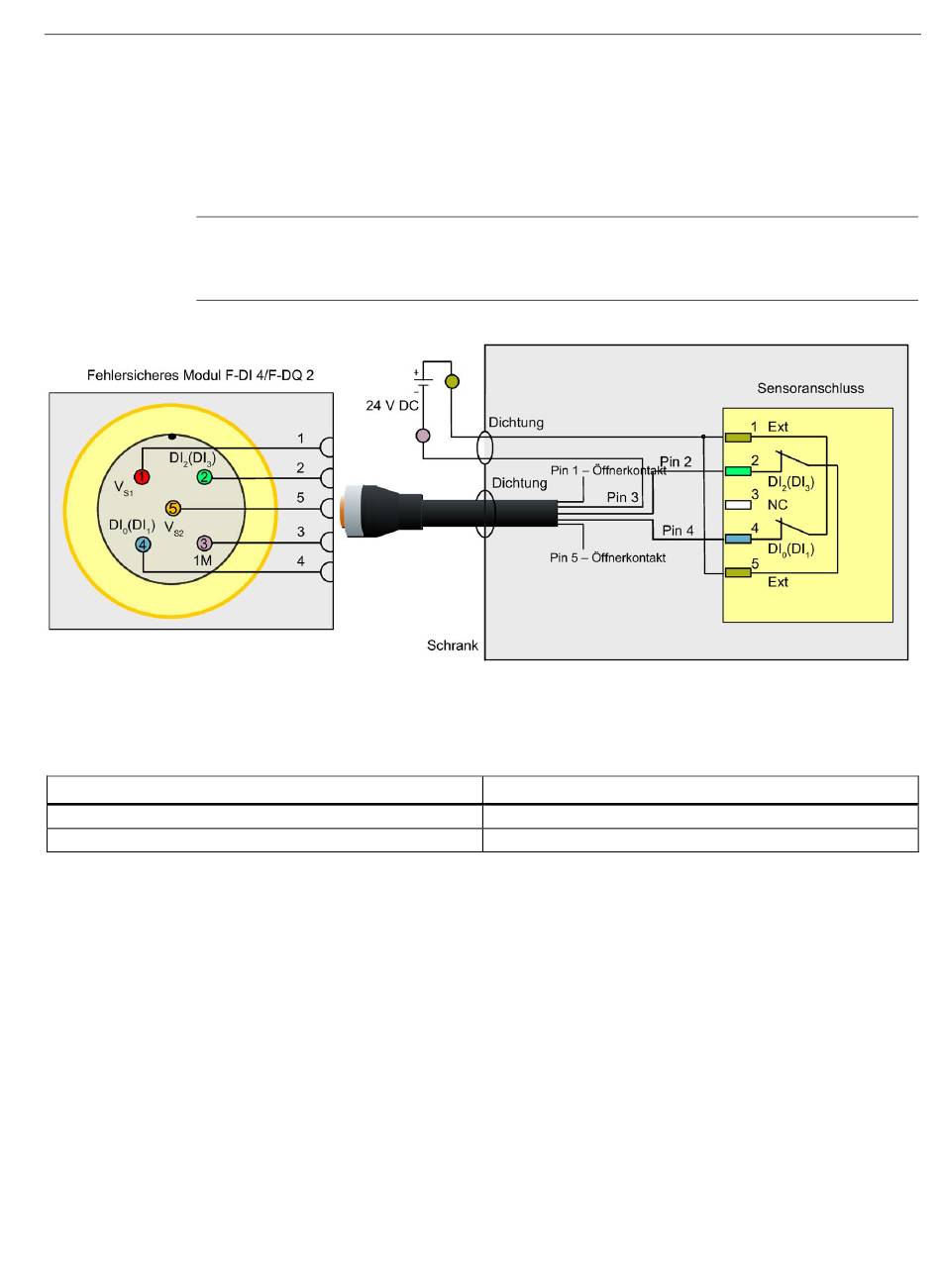

Bild 5-6 Anwendungsart 4 des F-DI: Externe Geberversorgung (zeigt 1oo2-Auswertung eines Zweikanalsensors)
Parametrierung
Parametername
Geberauswertung
Geberversorgung
5.1.3 Anwendungen 5 und 6: 1oo2-Auswertung eines antivalenten 3-Draht-
Sensorstromkreises
Anwendungsart 5 des F-DI
Bei dieser Anwendungsart werden ein Zweikanalsensor oder zwei Einkanalsensoren mit zwei
antivalenten Ausgängen in einem 1oo2-Voting mit Diskrepanzauswertung verwendet. Bei
Verwendung einer internen Geberversorgung können Sie Kurzschlüsse sicher erkennen. Bei
dieser Anwendungsart werden die folgenden Pins verwendet:
• Pin 2 (Kanäle 2 und 3) ist der invertierte Eingang der antivalenten Konfiguration.
• Pin 4 (Kanäle 0 und 1) ist der nicht invertierte Eingang der antivalenten Konfiguration.
Digitales Peripheriemodul F-DI 4+F-DQ 2x24VDC/2A, 4xM12 (6ES7146-5FF00-0BA0)
Gerätehandbuch, V1.0, 05/2021, A5E51082354-AA
Anwendungen des F-Peripheriemoduls
5.1 Anwendungen der Digitaleingänge
Parameterwert
1oo2-Auswertung, 2-Kanal, äquivalent
Extern
