6.3 Feldbus PROFINET und PROFIBUS anschließen
PROFINET anschließen

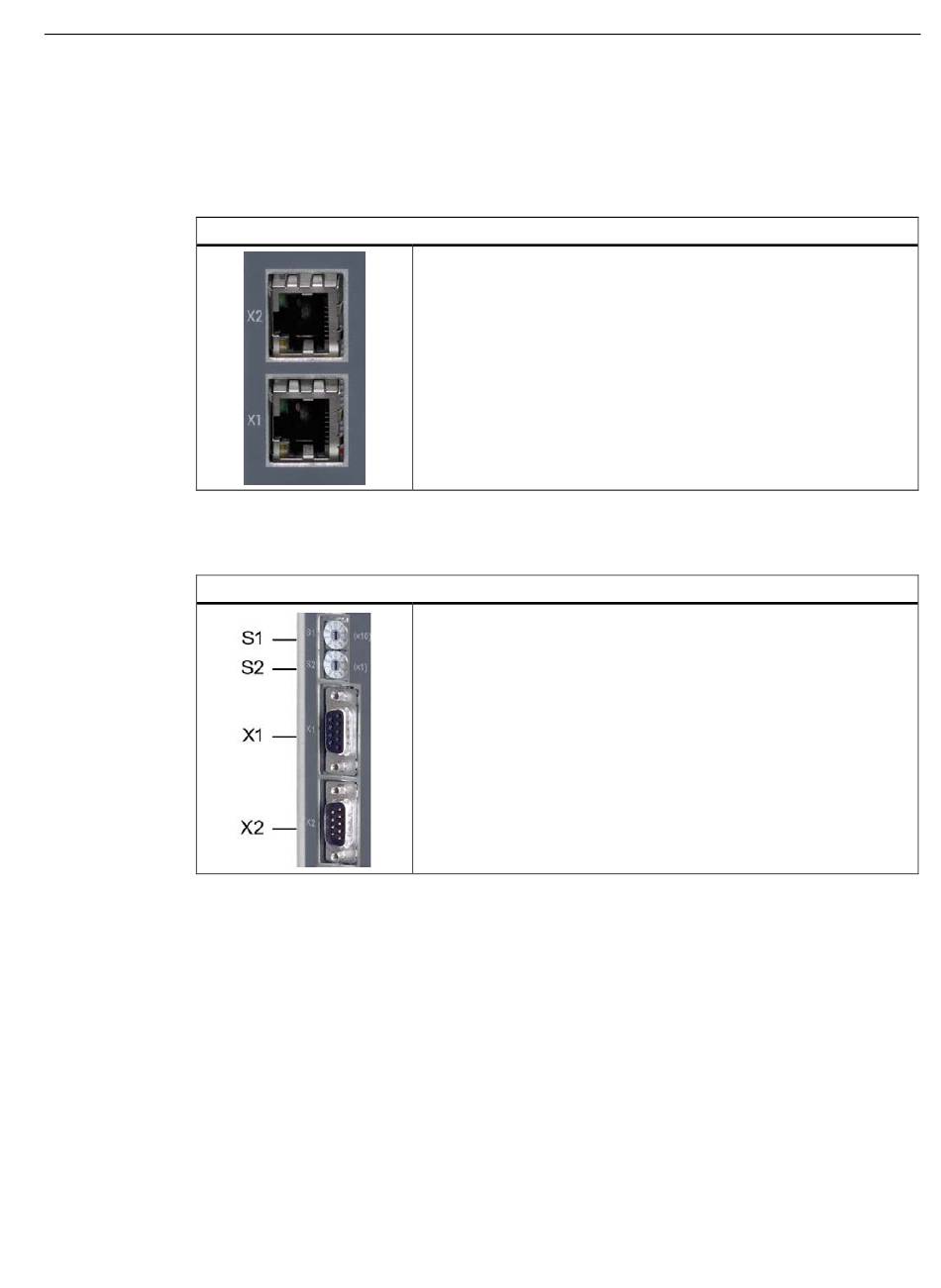

CIM PROFINET Anschluss X1 / X2
PROFIBUS anschließen / PROFIBUS-Adresse einstellen
CIM PROFIBUS Anschluss X1
SIPLUS HCS4300 PROFINET/PROFIBUS DP
Betriebsanleitung, 10/2019, A5E33510839A/005
6.3 Feldbus PROFINET und PROFIBUS anschließen
X1 / X2 über Ethernet-Kabel gemäß PROFINET-Spezifikation mit
übergeordneter Steuerung und/oder dem nächsten PROFINET-
Teilnehmer verbinden.
Verwenden Sie hierfür geschirmte Ethernet-Kabel.
Über die Adresswahlschalter S1 / S2 vergeben Sie die
•
PROFIBUS-Adresse. Adressen von 0 bis 99 sind einstellbar.
X1 über Kabel gemäß PROFIBUS-Spezifikation mit übergeordne-
•
ter Steuerung und/oder dem nächsten PROFIBUS-Teilnehmer
verbinden.
