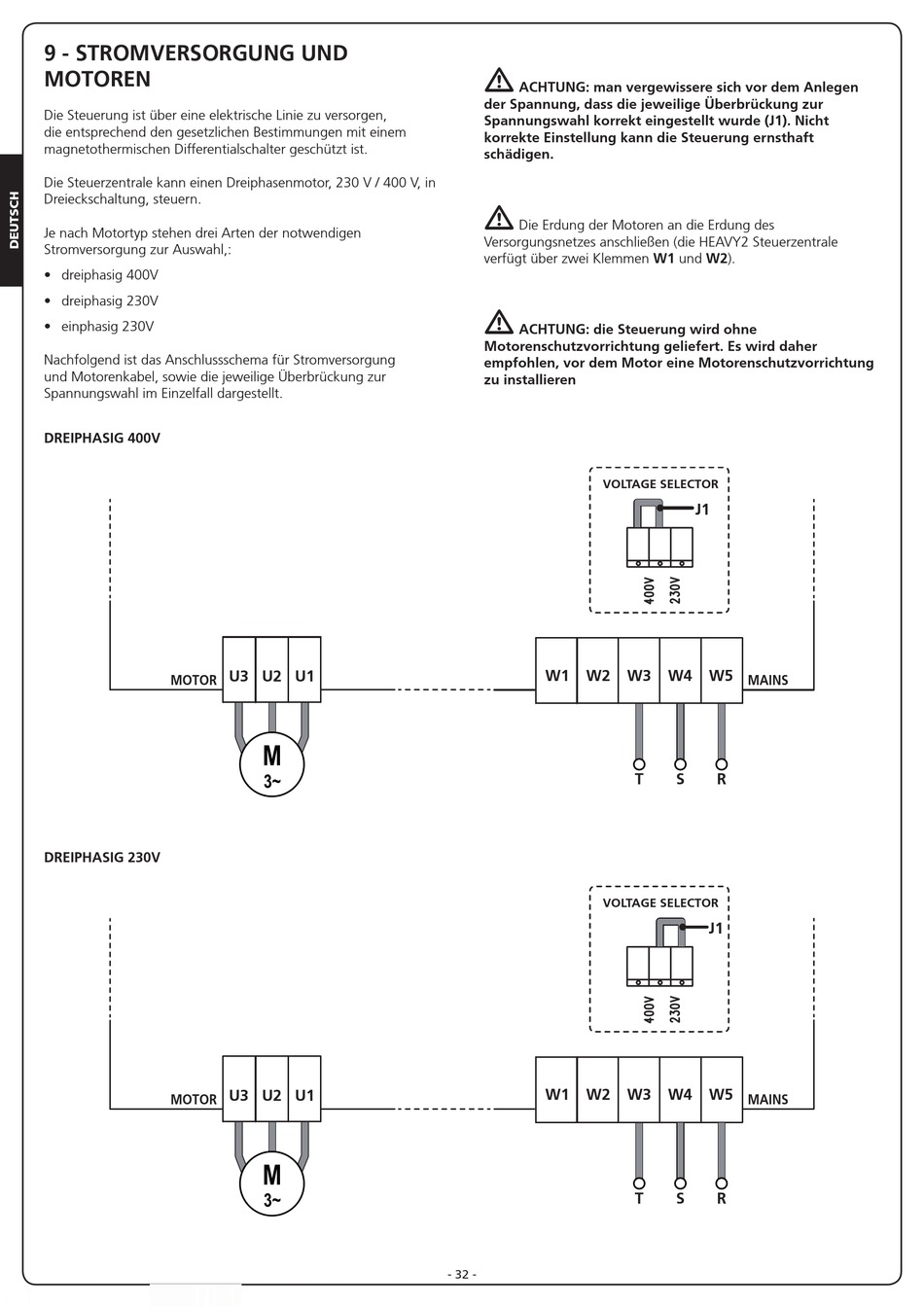

9 - STROMVERSORGUNG UND
MOTOREN
Die Steuerung ist über eine elektrische Linie zu versorgen,
die entsprechend den gesetzlichen Bestimmungen mit einem
magnetothermischen Differentialschalter geschützt ist.
Die Steuerzentrale kann einen Dreiphasenmotor, 230 V / 400 V, in
Dreieckschaltung, steuern.
Je nach Motortyp stehen drei Arten der notwendigen
Stromversorgung zur Auswahl,:
• dreiphasig 400V
• dreiphasig 230V
• einphasig 230V
Nachfolgend ist das Anschlussschema für Stromversorgung
und Motorenkabel, sowie die jeweilige Überbrückung zur
Spannungswahl im Einzelfall dargestellt.
DREIPHASIG 400V
MOTOR
DREIPHASIG 230V
MOTOR
U3
U2
U1
M
3~
U3
U2
U1
M
3~
m
ACHTUNG: man vergewissere sich vor dem Anlegen
der Spannung, dass die jeweilige Überbrückung zur
Spannungswahl korrekt eingestellt wurde (J1). Nicht
korrekte Einstellung kann die Steuerung ernsthaft
schädigen.
m
Die Erdung der Motoren an die Erdung des
Versorgungsnetzes anschließen (die HEAVY2 Steuerzentrale
verfügt über zwei Klemmen W1 und W2).
m
ACHTUNG: die Steuerung wird ohne
Motorenschutzvorrichtung geliefert. Es wird daher
empfohlen, vor dem Motor eine Motorenschutzvorrichtung
zu installieren
VOLTAGE SELECTOR
W1
W2
VOLTAGE SELECTOR
W1
W2
- 32 -
J1
W3
W4
W5
MAINS
T
S
R
J1
W3
W4
W5
MAINS
T
S
R
