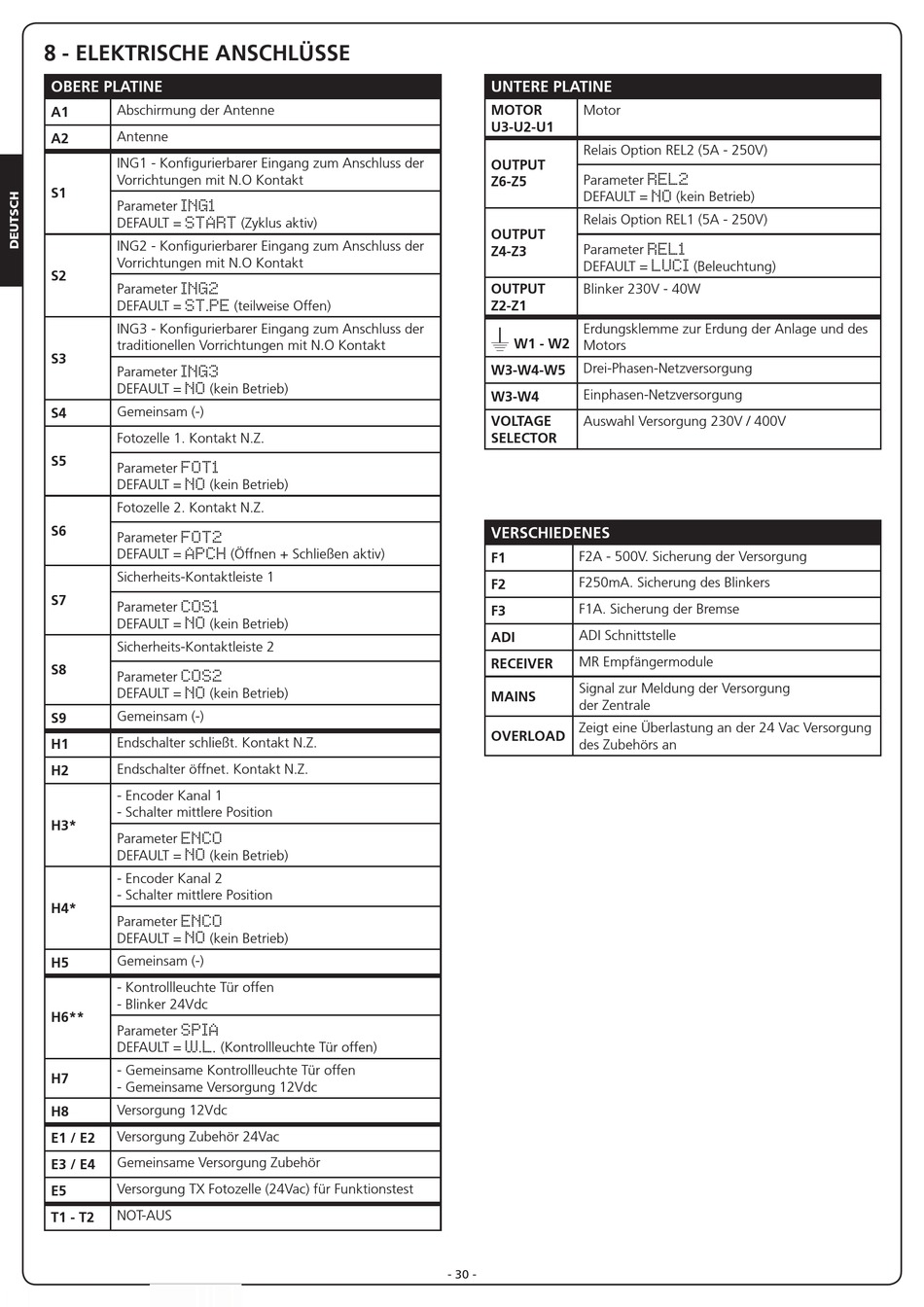

8 - ELEKTRISCHE ANSCHLÜSSE
OBERE PLATINE
Abschirmung der Antenne
A1
Antenne
A2
ING1 - Konfigurierbarer Eingang zum Anschluss der
Vorrichtungen mit N.O Kontakt
S1
Parameter
ING1
DEFAULT =
START
ING2 - Konfigurierbarer Eingang zum Anschluss der
Vorrichtungen mit N.O Kontakt
S2
Parameter
ING2
DEFAULT =
ST.PE
ING3 - Konfigurierbarer Eingang zum Anschluss der
traditionellen Vorrichtungen mit N.O Kontakt
S3
Parameter
ING3
DEFAULT = (kein Betrieb)
NO
Gemeinsam (-)
S4
Fotozelle 1. Kontakt N.Z.
S5
Parameter
FOT1
DEFAULT = (kein Betrieb)
NO
Fotozelle 2. Kontakt N.Z.
S6
Parameter
FOT2
DEFAULT =
APCH
Sicherheits-Kontaktleiste 1
S7
Parameter
COS1
DEFAULT = (kein Betrieb)
NO
Sicherheits-Kontaktleiste 2
S8
Parameter
COS2
DEFAULT = (kein Betrieb)
NO
Gemeinsam (-)
S9
Endschalter schließt. Kontakt N.Z.
H1
Endschalter öffnet. Kontakt N.Z.
H2
- Encoder Kanal 1
- Schalter mittlere Position
H3*
Parameter
ENCO
DEFAULT = (kein Betrieb)
NO
- Encoder Kanal 2
- Schalter mittlere Position
H4*
Parameter
ENCO
DEFAULT = (kein Betrieb)
NO
Gemeinsam (-)
H5
- Kontrollleuchte Tür offen
- Blinker 24Vdc
H6**
Parameter
SPIA
DEFAULT =
W.L.
- Gemeinsame Kontrollleuchte Tür offen
H7
- Gemeinsame Versorgung 12Vdc
Versorgung 12Vdc
H8
Versorgung Zubehör 24Vac
E1 / E2
Gemeinsame Versorgung Zubehör
E3 / E4
Versorgung TX Fotozelle (24Vac) für Funktionstest
E5
NOT-AUS
T1 - T2
(Zyklus aktiv)
(teilweise Offen)
(Öffnen + Schließen aktiv)
(Kontrollleuchte Tür offen)
UNTERE PLATINE
MOTOR Motor
U3-U2-U1
Relais Option REL2 (5A - 250V)
OUTPUT
Parameter
Z6-Z5
DEFAULT =
Relais Option REL1 (5A - 250V)
OUTPUT
Parameter
Z4-Z3
DEFAULT =
OUTPUT Blinker 230V - 40W
Z2-Z1
Erdungsklemme zur Erdung der Anlage und des
W
W1 - W2
Motors
Drei-Phasen-Netzversorgung
W3-W4-W5
Einphasen-Netzversorgung
W3-W4
VOLTAGE Auswahl Versorgung 230V / 400V
SELECTOR
VERSCHIEDENES
F2A - 500V. Sicherung der Versorgung
F1
F250mA. Sicherung des Blinkers
F2
F1A. Sicherung der Bremse
F3
ADI Schnittstelle
ADI
MR Empfängermodule
RECEIVER
Signal zur Meldung der Versorgung
MAINS
der Zentrale
Zeigt eine Überlastung an der 24 Vac Versorgung
OVERLOAD
des Zubehörs an
- 30 -
REL2
(kein Betrieb)
NO
REL1
(Beleuchtung)
LUCI
