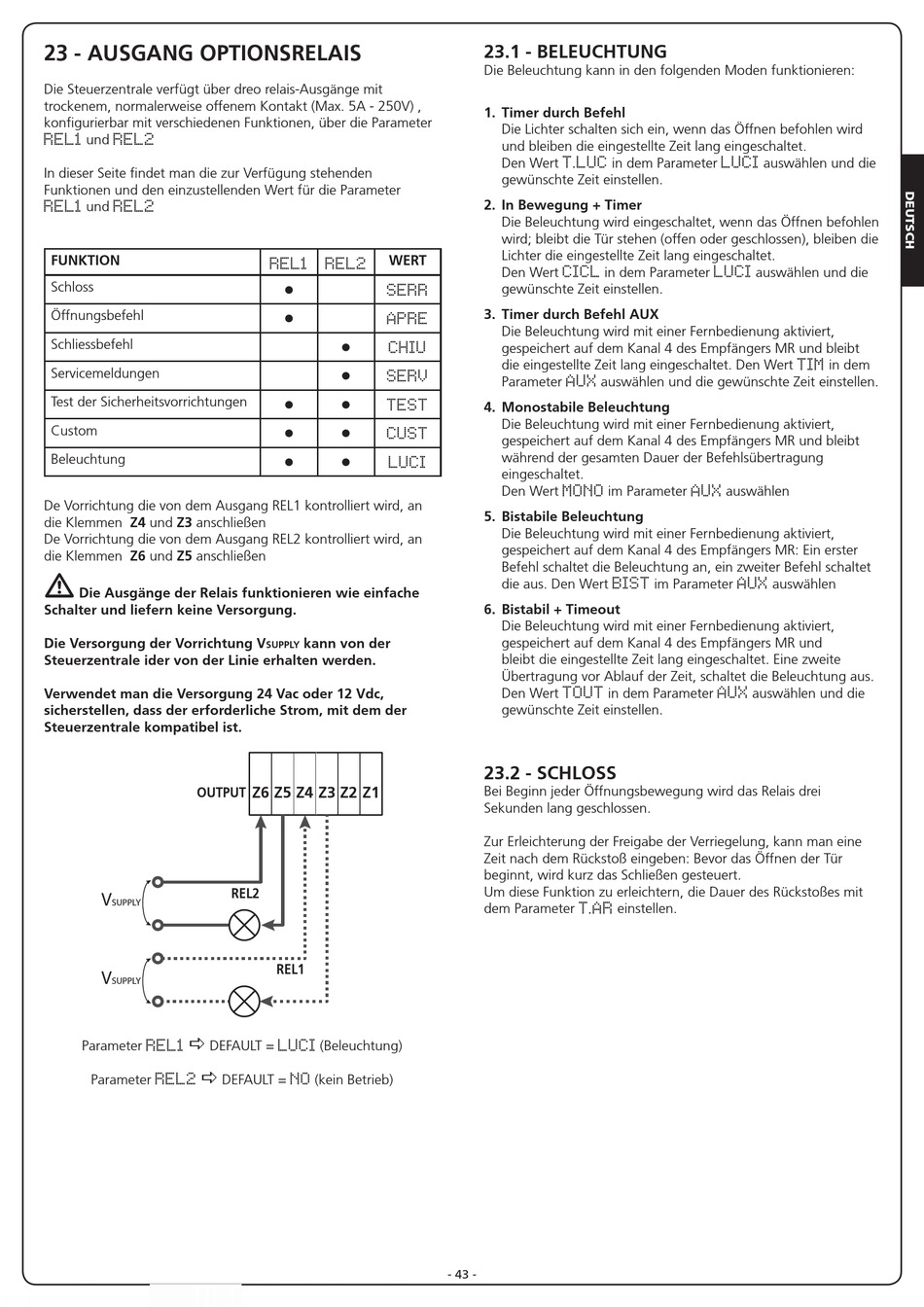

23 - AUSGANG OPTIONSRELAIS

Die Steuerzentrale verfügt über dreo relais-Ausgänge mit
trockenem, normalerweise offenem Kontakt (Max. 5A - 250V) ,
konfigurierbar mit verschiedenen Funktionen, über die Parameter
und
REL1 REL2
In dieser Seite findet man die zur Verfügung stehenden
Funktionen und den einzustellenden Wert für die Parameter
und
REL1 REL2
FUNKTION

Schloss

Öffnungsbefehl
Schliessbefehl
Servicemeldungen
Test der Sicherheitsvorrichtungen
Custom

Beleuchtung

De Vorrichtung die von dem Ausgang REL1 kontrolliert wird, an
die Klemmen Z4 und Z3 anschließen
De Vorrichtung die von dem Ausgang REL2 kontrolliert wird, an
die Klemmen Z6 und Z5 anschließen
m
Die Ausgänge der Relais funktionieren wie einfache
Schalter und liefern keine Versorgung.
Die Versorgung der Vorrichtung V
Steuerzentrale ider von der Linie erhalten werden.
Verwendet man die Versorgung 24 Vac oder 12 Vdc,
sicherstellen, dass der erforderliche Strom, mit dem der
Steuerzentrale kompatibel ist.
OUTPUT
V
SUPPLY
V
SUPPLY
a
Parameter DEFAULT =
REL1
a
Parameter
REL2
WERT
REL1 REL2
•
SERR
•
APRE
•
CHIU
•
SERV
• •
TEST
• •
CUST
• •
LUCI
kann von der
supply
Z6 Z5 Z4 Z3 Z2 Z1
REL2
REL1
(Beleuchtung)
LUCI
DEFAULT = (kein Betrieb)
NO
23.1 - BELEUCHTUNG
Die Beleuchtung kann in den folgenden Moden funktionieren:
1. Timer durch Befehl
Die Lichter schalten sich ein, wenn das Öffnen befohlen wird
und bleiben die eingestellte Zeit lang eingeschaltet.
Den Wert in dem Parameter
T.LUC
gewünschte Zeit einstellen.
2. In Bewegung + Timer
Die Beleuchtung wird eingeschaltet, wenn das Öffnen befohlen
wird; bleibt die Tür stehen (offen oder geschlossen), bleiben die
Lichter die eingestellte Zeit lang eingeschaltet.
Den Wert in dem Parameter
CICL
gewünschte Zeit einstellen.
3. Timer durch Befehl AUX
Die Beleuchtung wird mit einer Fernbedienung aktiviert,
gespeichert auf dem Kanal 4 des Empfängers MR und bleibt
die eingestellte Zeit lang eingeschaltet. Den Wert
Parameter auswählen und die gewünschte Zeit einstellen.
AUX
4. Monostabile Beleuchtung
Die Beleuchtung wird mit einer Fernbedienung aktiviert,
gespeichert auf dem Kanal 4 des Empfängers MR und bleibt
während der gesamten Dauer der Befehlsübertragung
eingeschaltet.
Den Wert im Parameter
MONO
5. Bistabile Beleuchtung
Die Beleuchtung wird mit einer Fernbedienung aktiviert,
gespeichert auf dem Kanal 4 des Empfängers MR: Ein erster
Befehl schaltet die Beleuchtung an, ein zweiter Befehl schaltet
die aus. Den Wert
BIST
6. Bistabil + Timeout
Die Beleuchtung wird mit einer Fernbedienung aktiviert,
gespeichert auf dem Kanal 4 des Empfängers MR und
bleibt die eingestellte Zeit lang eingeschaltet. Eine zweite
Übertragung vor Ablauf der Zeit, schaltet die Beleuchtung aus.
Den Wert in dem Parameter
TOUT
gewünschte Zeit einstellen.
23.2 - SCHLOSS
Bei Beginn jeder Öffnungsbewegung wird das Relais drei
Sekunden lang geschlossen.
Zur Erleichterung der Freigabe der Verriegelung, kann man eine
Zeit nach dem Rückstoß eingeben: Bevor das Öffnen der Tür
beginnt, wird kurz das Schließen gesteuert.
Um diese Funktion zu erleichtern, die Dauer des Rückstoßes mit
dem Parameter einstellen.
T.AR
- 43 -
auswählen und die
LUCI
auswählen und die
LUCI
TIM
auswählen
AUX
im Parameter auswählen
AUX
auswählen und die
AUX
in dem
