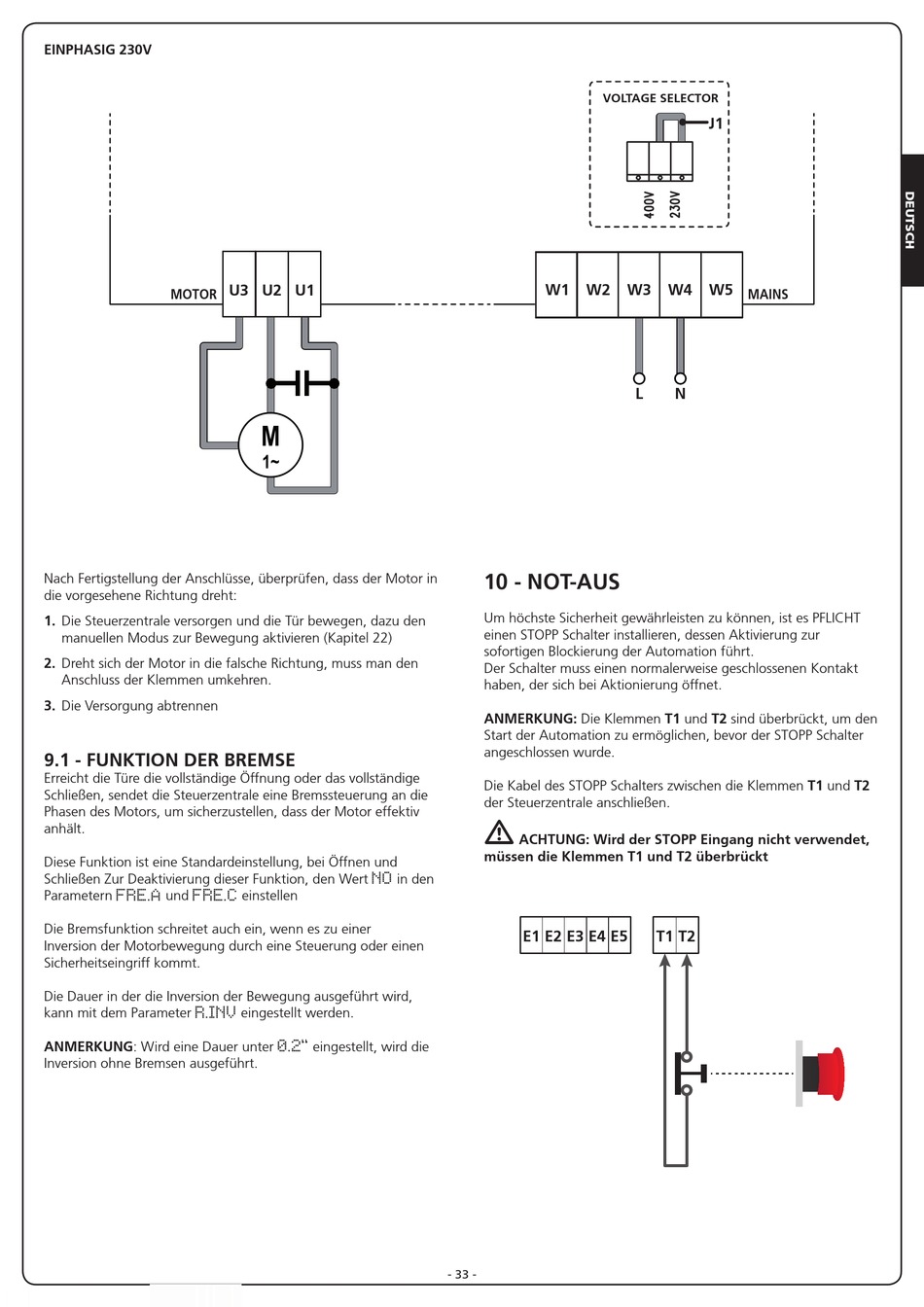

Funktion Der Bremse; Not-Aus - V2 HEAVY2 series Bedienungsanleitung

EINPHASIG 230V
MOTOR
Nach Fertigstellung der Anschlüsse, überprüfen, dass der Motor in
die vorgesehene Richtung dreht:
1. Die Steuerzentrale versorgen und die Tür bewegen, dazu den
manuellen Modus zur Bewegung aktivieren (Kapitel 22)
2. Dreht sich der Motor in die falsche Richtung, muss man den
Anschluss der Klemmen umkehren.
3. Die Versorgung abtrennen

9.1 - FUNKTION DER BREMSE

Erreicht die Türe die vollständige Öffnung oder das vollständige
Schließen, sendet die Steuerzentrale eine Bremssteuerung an die
Phasen des Motors, um sicherzustellen, dass der Motor effektiv
anhält.
Diese Funktion ist eine Standardeinstellung, bei Öffnen und
Schließen Zur Deaktivierung dieser Funktion, den Wert
Parametern und
FRE.A FRE.C
Die Bremsfunktion schreitet auch ein, wenn es zu einer
Inversion der Motorbewegung durch eine Steuerung oder einen
Sicherheitseingriff kommt.
Die Dauer in der die Inversion der Bewegung ausgeführt wird,
kann mit dem Parameter
R.INV
ANMERKUNG: Wird eine Dauer unter
Inversion ohne Bremsen ausgeführt.
U3 U2 U1
M
1~
in den
NO
einstellen
eingestellt werden.
eingestellt, wird die
0.2"
VOLTAGE SELECTOR
W1 W2

10 - NOT-AUS

Um höchste Sicherheit gewährleisten zu können, ist es PFLICHT
einen STOPP Schalter installieren, dessen Aktivierung zur
sofortigen Blockierung der Automation führt.
Der Schalter muss einen normalerweise geschlossenen Kontakt
haben, der sich bei Aktionierung öffnet.
ANMERKUNG: Die Klemmen T1 und T2 sind überbrückt, um den
Start der Automation zu ermöglichen, bevor der STOPP Schalter
angeschlossen wurde.
Die Kabel des STOPP Schalters zwischen die Klemmen T1 und T2
der Steuerzentrale anschließen.
m
ACHTUNG: Wird der STOPP Eingang nicht verwendet,
müssen die Klemmen T1 und T2 überbrückt
E1 E2 E3 E4 E5
- 33 -
J1
W3 W4 W5
MAINS
L N
T1 T2
