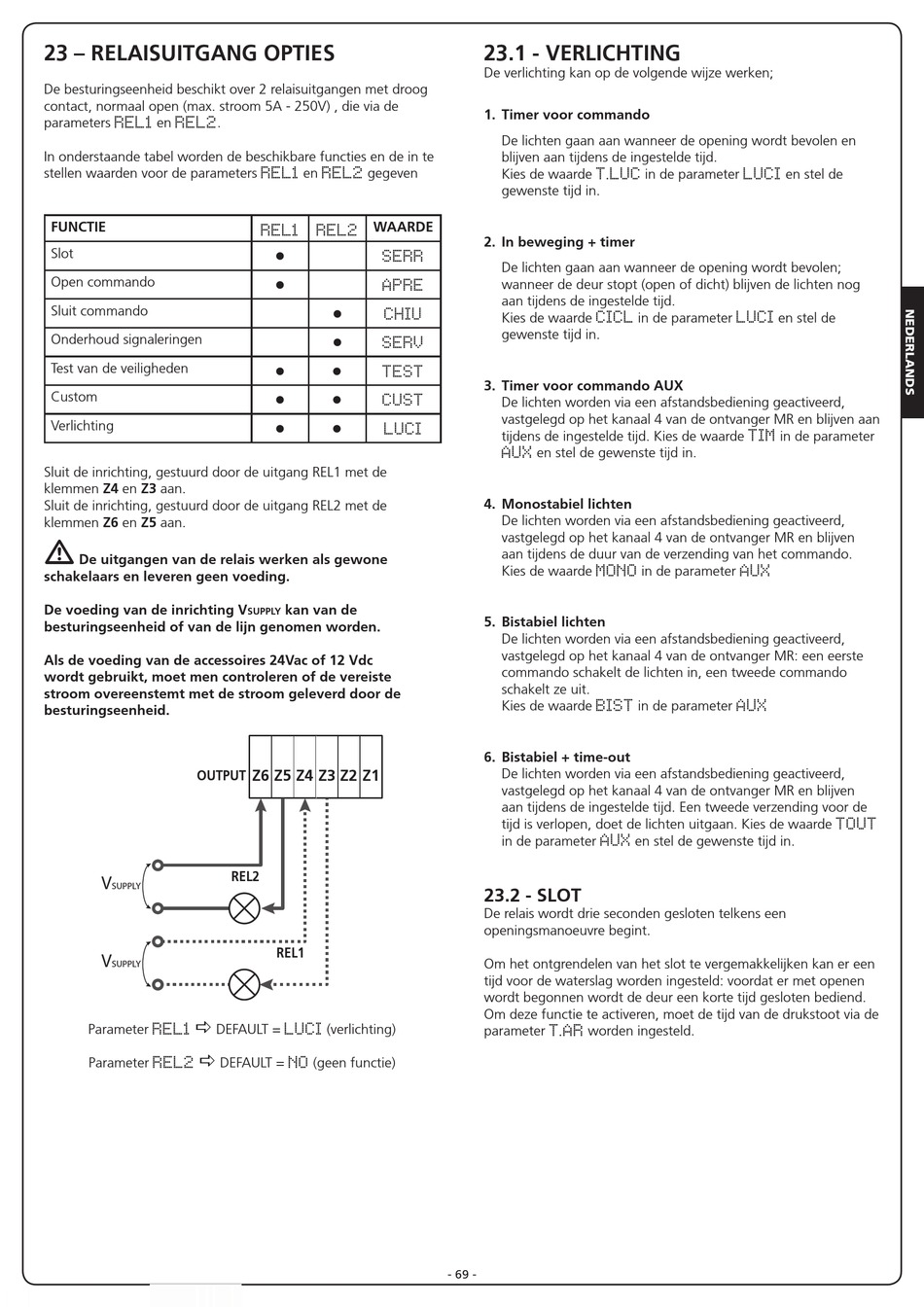

23 – RELAISUITGANG OPTIES
De besturingseenheid beschikt over 2 relaisuitgangen met droog
contact, normaal open (max. stroom 5A - 250V) , die via de
parameters en .
REL1 REL2
In onderstaande tabel worden de beschikbare functies en de in te
stellen waarden voor de parameters
FUNCTIE

Slot

Open commando
Sluit commando
Onderhoud signaleringen
Test van de veiligheden
Custom

Verlichting

Sluit de inrichting, gestuurd door de uitgang REL1 met de
klemmen Z4 en Z3 aan.
Sluit de inrichting, gestuurd door de uitgang REL2 met de
klemmen Z6 en Z5 aan.
m
De uitgangen van de relais werken als gewone
schakelaars en leveren geen voeding.
De voeding van de inrichting V
besturingseenheid of van de lijn genomen worden.
Als de voeding van de accessoires 24Vac of 12 Vdc
wordt gebruikt, moet men controleren of de vereiste
stroom overeenstemt met de stroom geleverd door de
besturingseenheid.
OUTPUT
V
SUPPLY
V
SUPPLY
a
Parameter DEFAULT =
REL1
a
Parameter
REL2
en gegeven
REL1 REL2
WAARDE
REL1 REL2
•
SERR
•
APRE
•
CHIU
•
SERV
• •
TEST
• •
CUST
• •
LUCI
kan van de
supply
Z6 Z5 Z4 Z3 Z2 Z1
REL2
REL1
(verlichting)
LUCI
DEFAULT = (geen functie)
NO
23.1 - VERLICHTING
De verlichting kan op de volgende wijze werken;
1. Timer voor commando
De lichten gaan aan wanneer de opening wordt bevolen en
blijven aan tijdens de ingestelde tijd.
Kies de waarde
T.LUC
gewenste tijd in.
2. In beweging + timer
De lichten gaan aan wanneer de opening wordt bevolen;
wanneer de deur stopt (open of dicht) blijven de lichten nog
aan tijdens de ingestelde tijd.
Kies de waarde
CICL
gewenste tijd in.
3. Timer voor commando AUX
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MR en blijven aan
tijdens de ingestelde tijd. Kies de waarde
en stel de gewenste tijd in.
AUX
4. Monostabiel lichten
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MR en blijven
aan tijdens de duur van de verzending van het commando.
Kies de waarde
MONO
5. Bistabiel lichten
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MR: een eerste
commando schakelt de lichten in, een tweede commando
schakelt ze uit.
Kies de waarde
BIST
6. Bistabiel + time-out
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MR en blijven
aan tijdens de ingestelde tijd. Een tweede verzending voor de
tijd is verlopen, doet de lichten uitgaan. Kies de waarde
in de parameter
AUX
23.2 - SLOT
De relais wordt drie seconden gesloten telkens een
openingsmanoeuvre begint.
Om het ontgrendelen van het slot te vergemakkelijken kan er een
tijd voor de waterslag worden ingesteld: voordat er met openen
wordt begonnen wordt de deur een korte tijd gesloten bediend.
Om deze functie te activeren, moet de tijd van de drukstoot via de
parameter worden ingesteld.
T.AR
- 69 -
in de parameter en stel de
LUCI
in de parameter en stel de
LUCI
in de parameter
TIM
in de parameter
AUX
in de parameter
AUX
en stel de gewenste tijd in.
TOUT
